重锤料位计的结构

重锤料位计是一种常见的接触式物位测量仪器。它通常由一个测量重锤、钢缆、钢缆收放机构、控制仪表等部件构成。

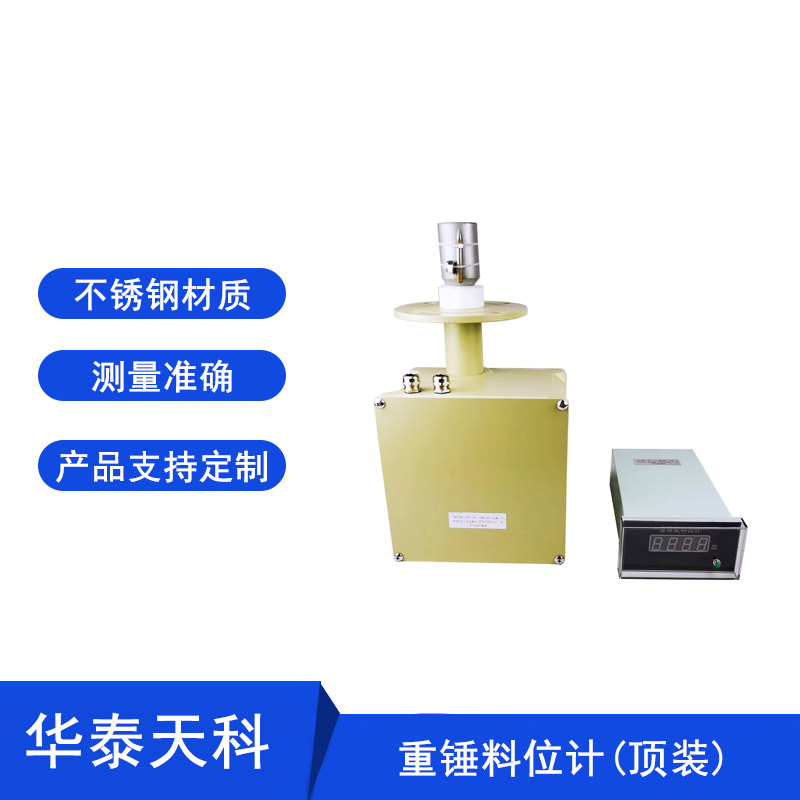

重锤料位计 碳钢 防爆型 化工厂用

重锤料位计工作原理

当测量开始时，探测器控制重锤下降至物料表面，锤砣接触被测物料界面时探测器内的编码器发出于锤砣位移相当的脉冲信号，由计算机进行计算处理后，在控制器面板上显示料面的位置或相对位置，同时输出于料位对应4～20mA标准仪表信号。同时重锤开始上升，返回待测位置。直到下一周期开始为止，整个过程由手动按键或有计算机来定时启动。

重锤料位计参数

供电电压: 220 VAC, 50/ Hz

操作温度: -40~ 150°C

介质温度: 149°C（使用不锈钢钢缆时）/ 93°C（使用不锈钢衬套钢缆时）

测量范围: 70m

测量速度: 0.3 m/s

精度: 0.25%F.S

钢缆: 1/16 尼龙护层 (123kg 张力)

3/64 不锈钢（无护层） (123kg 张力)

1/16 聚丙烯护层 (123kg 张力)

信号输出: 4-20 mA,RS-485/232

重锤料位计的特点

在安装时应保证重锤料位计垂直于地平面。大多数容器顶面带有坡度或弧度，在安装时可采用仪器校准垂直或者利用重锤料位计自带的安装观察方式检查是否垂直。如果出现倾斜可能会导致钢缆在收放过程中剐蹭线缆放出口。

重锤料位计选型方法

1.根据被测容器深度选择钢缆长度，钢缆长度应大于容器高度，以便于维修和测量。

2.根据接受信号类型选择信号输出类型选择4-20mA输出或RS485/232

3.根据物料性质选择钢缆：根据物料是否具有腐蚀性等特性选择需要加保护套，以及保护套材质。

重锤料位计 碳钢 防爆型 化工厂用

1. 由于采用接触式测量且过程有钢缆参与，因此在安装过程中要注意预设位置的下方不要有干扰物，以免发生钢缆缠绕等情况。

2. 被测物料如采用顶进料形式，应注意安装位置需远离进料口，以免进料影响重锤料位计工作。
