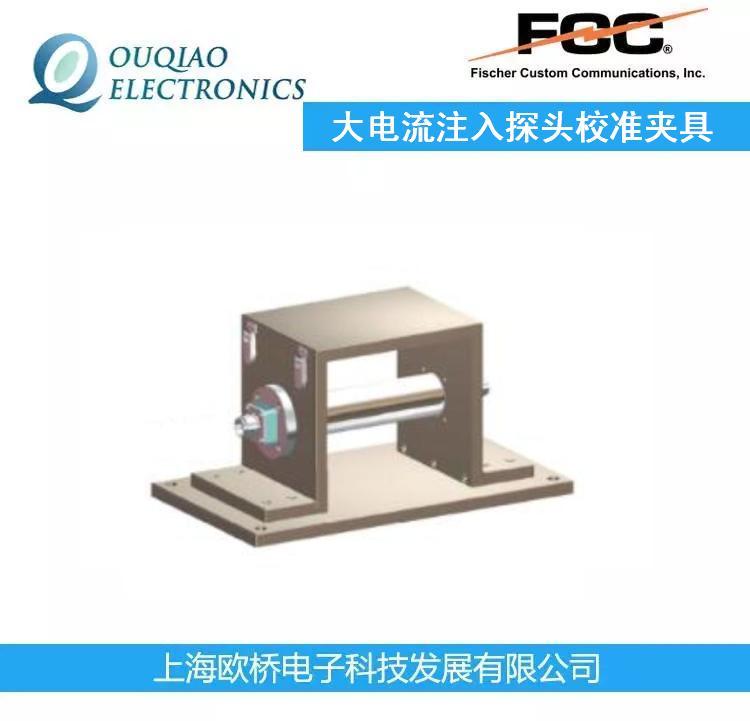

FCC大电流注入探头F-150校准夹具FCC-BCICF-150
型号：FCC-BCICF-150
配套探头：F-150
品牌：FCC
F-150的设计目的是将传导抗扰度测试的使用范围扩展到800 MHz–2.1 GHz的带宽，结合了 高功率额定值和紧凑的尺寸。它可用于台架试验中单个电缆线束的试验，也可用于车内电缆线束的试验。按照ISO 11451–4/ISO 11452-4、Mil-Std.461/462 D/E版和FAA DO-160 D/E版中使用的标准替代法试验方法。F-150需要20瓦的功率，才能将高达300毫安的电流发展成具有100Ω回路阻抗的校准夹具。
The F-150 has been designed to extend the use of conducted immunity testing over the bandb of 800 MHz – 2.1 GHz, combining high efficiency, high power rating, and compact size. It can be used in the testing of individual cable harnesses during benchtop testing as well as cable harnesses inside vehicles. Per standard substitution b test bs used in ISO 11451– 4/ISO 11452-4, Mil-Std. 461/462 Rev D/E, and FAA DO-160 Rev D/E. The F-150 requires 20 watts to develop up to 300 milliamperes into a calibration fixture with a 100 Ω loop line impedance.
F-150 产品详情：
PRODUCT：F-150
FREQUENCY：800 MHz - 2.1 GHz
RATED WATTS (CW)：250
HIGH-EFFICIENCY BANDPASS INSERTION LOSS / FREQ lt;7 db / 950 mhz - 2.0 ghz
INNER DIAMETER (MM)：32
OUTER DIAMETER (MM)：98
HEIGHT (MM)：38
CALIBRATION FIXTURE：FCC-BCICF-150
STANDARDS：ISO 11452-4

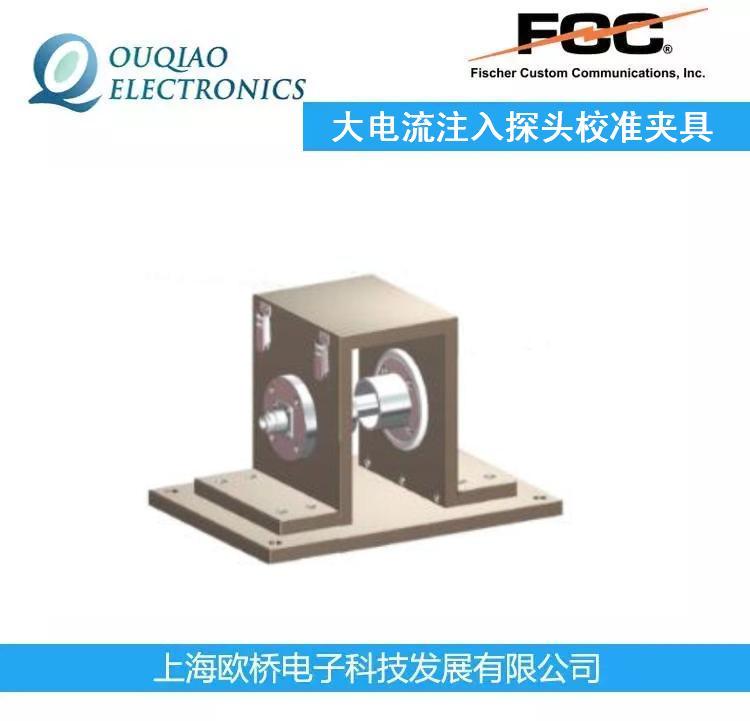

FCC大电流注入探头夹具FCC-BCICF-150
型号：FCC-BCICF-150
配套探头：F-150
FCC电流探头F-150
型号：F-150
Inner Diameter (mm):32
Calibration Fixture： FCC-BCICF-150
Height (mm)：38
Outer Diameter (mm)：98
High Efficiency Bandpass Insertion Loss / Freq #
<7dB/950MHz - 2.0GHz
Rated Watts (CW)：250
Usable Frequency：800MHz – 2.1GHz
FCC大电流注入探头夹具系列型号：
FCC-BCICF-1
FCC-BCICF-1-HV
FCC-BCICF-2
FCC-BCICF-2-1
FCC-BCICF-4
FCC-BCICF-4-HV
FCC-BCICF-6-150
FCC-BCICF-150-2
F-040128-1008-2A
F-070601-1008-2
F-080409-1008-2
F-080728-1008-2
F-080915-1008-2
F-161012-1008-2
FCC-BCICF-150-1
典型产品：
1 F-120-1 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
2 F-120-2 大电流注入探头，可用频率：10kHz－230MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
3 F-120-3 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
4 F-120-3A 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4
5 F-120-3A-1 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4
6 F-120-3B 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：32/94/64；校准夹具：FCC-BCICF-1
7 F-120-4 大电流注入探头，可用频率：10kHz－175MHz；额定功率：125瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
8 F-120-5 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：65/142/53；校准夹具：FCC-BCICF-3
9 F-120-6 大电流注入探头，可用频率：10kHz－400MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
型号：FCC-BCICF-150
配套探头：F-150
品牌：FCC
F-150的设计目的是将传导抗扰度测试的使用范围扩展到800 MHz–2.1 GHz的带宽，结合了 高功率额定值和紧凑的尺寸。它可用于台架试验中单个电缆线束的试验，也可用于车内电缆线束的试验。按照ISO 11451–4/ISO 11452-4、Mil-Std.461/462 D/E版和FAA DO-160 D/E版中使用的标准替代法试验方法。F-150需要20瓦的功率，才能将高达300毫安的电流发展成具有100Ω回路阻抗的校准夹具。
The F-150 has been designed to extend the use of conducted immunity testing over the bandb of 800 MHz – 2.1 GHz, combining high efficiency, high power rating, and compact size. It can be used in the testing of individual cable harnesses during benchtop testing as well as cable harnesses inside vehicles. Per standard substitution b test bs used in ISO 11451– 4/ISO 11452-4, Mil-Std. 461/462 Rev D/E, and FAA DO-160 Rev D/E. The F-150 requires 20 watts to develop up to 300 milliamperes into a calibration fixture with a 100 Ω loop line impedance.
F-150 产品详情：
PRODUCT：F-150
FREQUENCY：800 MHz - 2.1 GHz
RATED WATTS (CW)：250
HIGH-EFFICIENCY BANDPASS INSERTION LOSS / FREQ lt;7 db / 950 mhz - 2.0 ghz
INNER DIAMETER (MM)：32
OUTER DIAMETER (MM)：98
HEIGHT (MM)：38
CALIBRATION FIXTURE：FCC-BCICF-150
STANDARDS：ISO 11452-4
FCC大电流注入探头夹具FCC-BCICF-150
型号：FCC-BCICF-150
配套探头：F-150
FCC电流探头F-150
型号：F-150
Inner Diameter (mm):32
Calibration Fixture： FCC-BCICF-150
Height (mm)：38
Outer Diameter (mm)：98
High Efficiency Bandpass Insertion Loss / Freq #
<7dB/950MHz - 2.0GHz
Rated Watts (CW)：250
Usable Frequency：800MHz – 2.1GHz
FCC大电流注入探头夹具系列型号：
FCC-BCICF-1
FCC-BCICF-1-HV
FCC-BCICF-2
FCC-BCICF-2-1
FCC-BCICF-4
FCC-BCICF-4-HV
FCC-BCICF-6-150
FCC-BCICF-150-2
F-040128-1008-2A
F-070601-1008-2
F-080409-1008-2
F-080728-1008-2
F-080915-1008-2
F-161012-1008-2
FCC-BCICF-150-1
典型产品：
1 F-120-1 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
2 F-120-2 大电流注入探头，可用频率：10kHz－230MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
3 F-120-3 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
4 F-120-3A 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4
5 F-120-3A-1 大电流注入探头，可用频率：10kHz－230MHz；额定功率：200瓦；内径/外径/厚度：40/127/134；校准夹具：FCC-BCICF-4
6 F-120-3B 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：32/94/64；校准夹具：FCC-BCICF-1
7 F-120-4 大电流注入探头，可用频率：10kHz－175MHz；额定功率：125瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
8 F-120-5 大电流注入探头，可用频率：10kHz－100MHz；额定功率：100瓦；内径/外径/厚度：65/142/53；校准夹具：FCC-BCICF-3
9 F-120-6 大电流注入探头，可用频率：10kHz－400MHz；额定功率：100瓦；内径/外径/厚度：40/127/70；校准夹具：FCC-BCICF-1
