超声波物位计结构

超声波物位计由超声波发射和接受装置、接电盒、仪表四个部分构成。超声波发射和接受装置负责超声波方面。接电盒为整个超声波物位计提供电力和信号输出。仪表部分负责处理并显示测量结果数据。

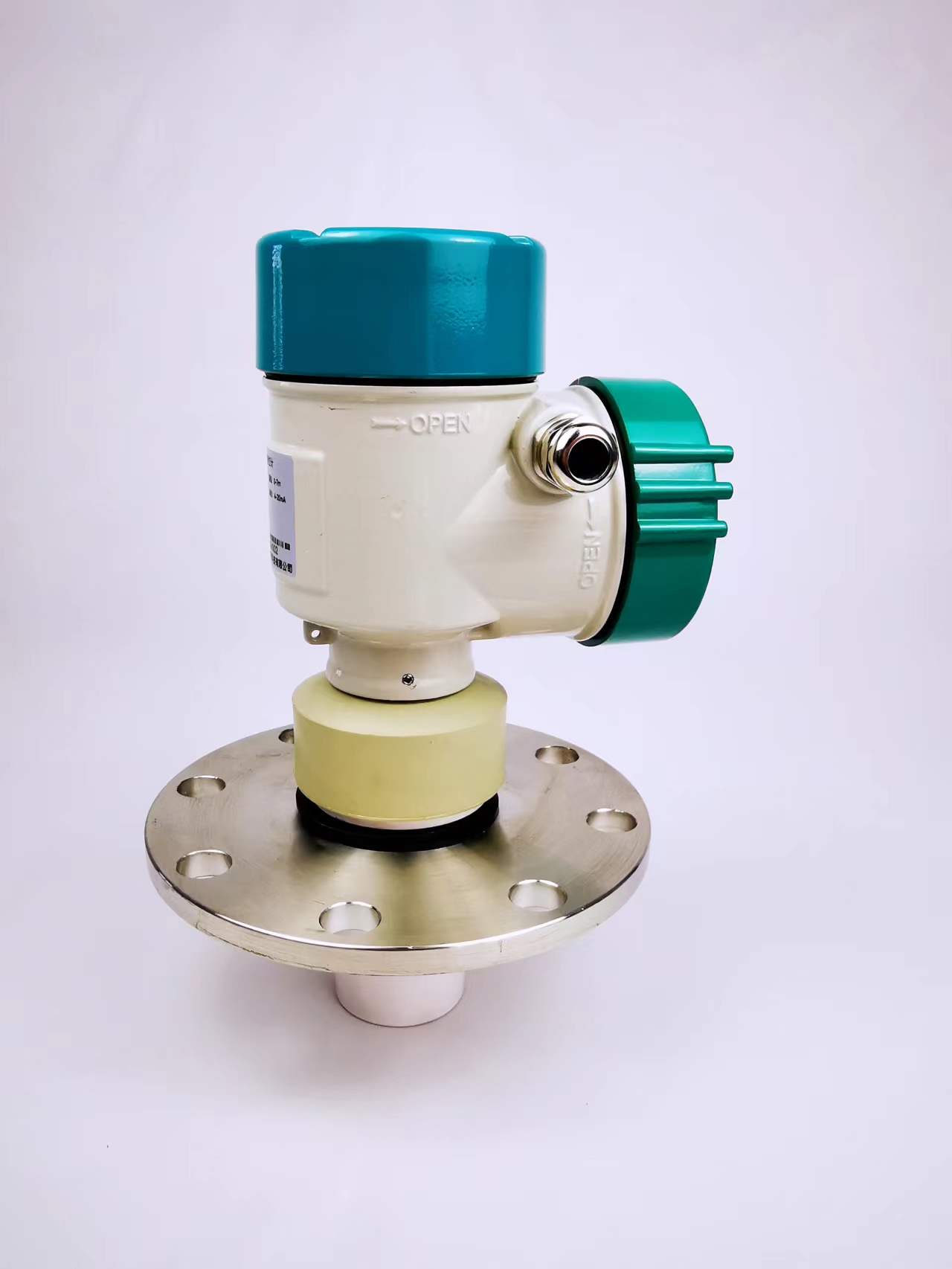

超声波物位计 带HART 四线制 煤炭行业

超声波物位计的原理

超声波物位计是根据超声波定位原理设计而成的，当超声波沿原有方向传播遇到障碍物时，会在反方向（障碍物表面垂直方向）产生一个回波，回波回到超声波发出点附近被接受便可得到一个时间差，并由此推算出超声波发出装置距离障碍物的距离，也就是超声波物位计距离物位界面的距离。

超声波物位计参数

工作形式：液位测量、泥位测量、液位差测量、流量测量

传感器形式：一体式；分体式；外贴式

电源：24VDC两线制；24VDC/220VAC四线制

量程：0-30m

精度：±0.5%F.S

工作压力：-0.1~0.1MPa（常规）-0.1~10MPa（外贴式）

介质温度：≤80℃

输出方式：4-20mA+HRAT；RS-485/232；开关输出量

防爆等级：Exd[ia]II CT6

超声波物位计的特点

1.非接触式连续测量，避免了接触式测量仪表存在的腐蚀、挂料等情况，使用周期更长。测量数据连续性更好。

2.超声波自带震动带有一定的表面自洁能力，更易于维护保养。

3.超声波耗电量更小对环境影响更小，不会影响到工作环境中的工人或其他设备。

4.智能控制器，支持历史数据记录、远程控制、多点位预警等功能。

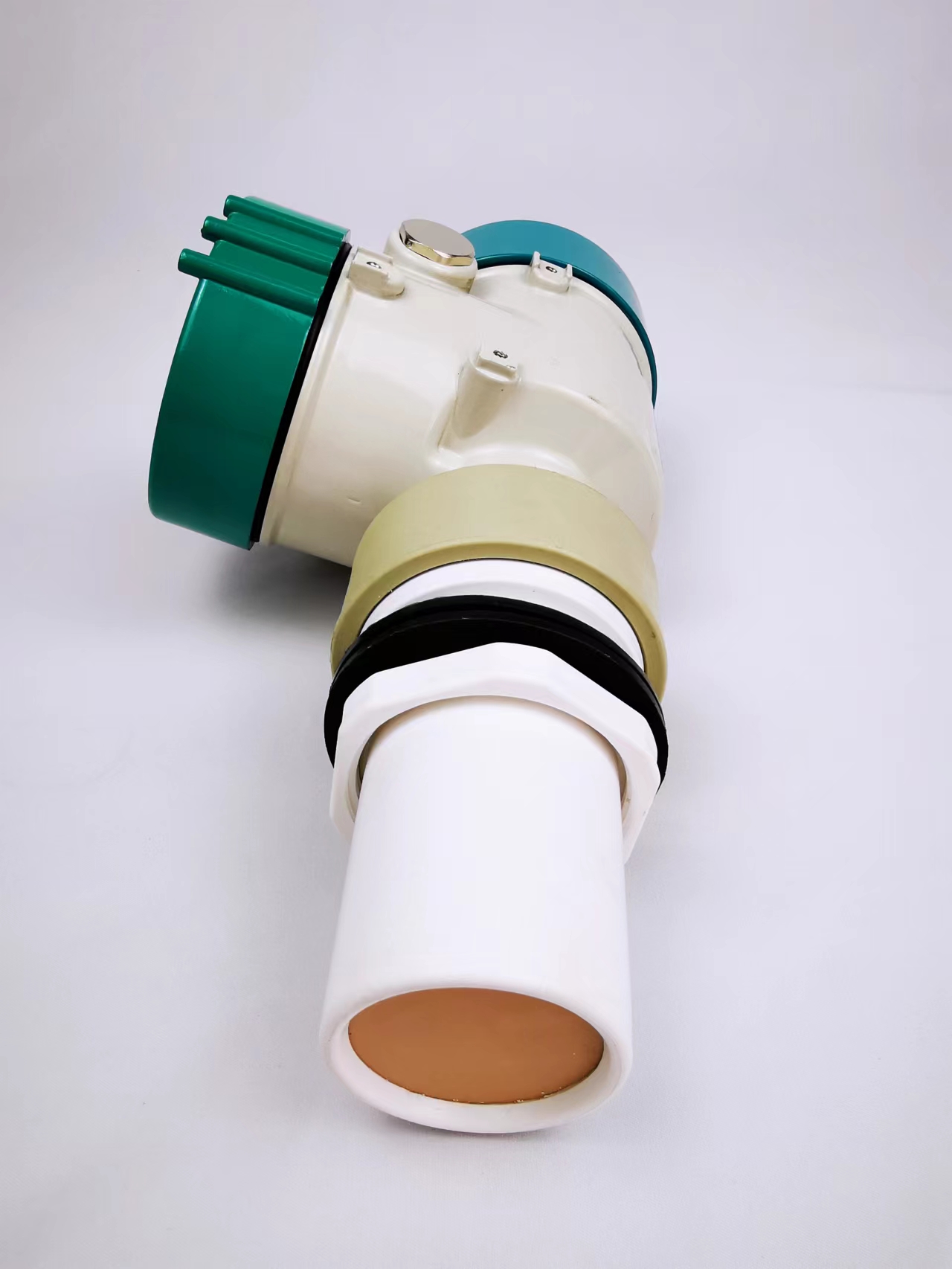

超声波物位计 带HART 四线制 煤炭行业

超声波物位计选型方法

1.根据使用环境选择：一体式、分体式或外贴式。

2.根据信号传输要求选择：电流信号输出或脉冲信号输出等。

3.根据被测介质类型选择：对固体或颗粒介质可以采用顶安装方式测量，对于液体类介质应采用底部安装测量。
