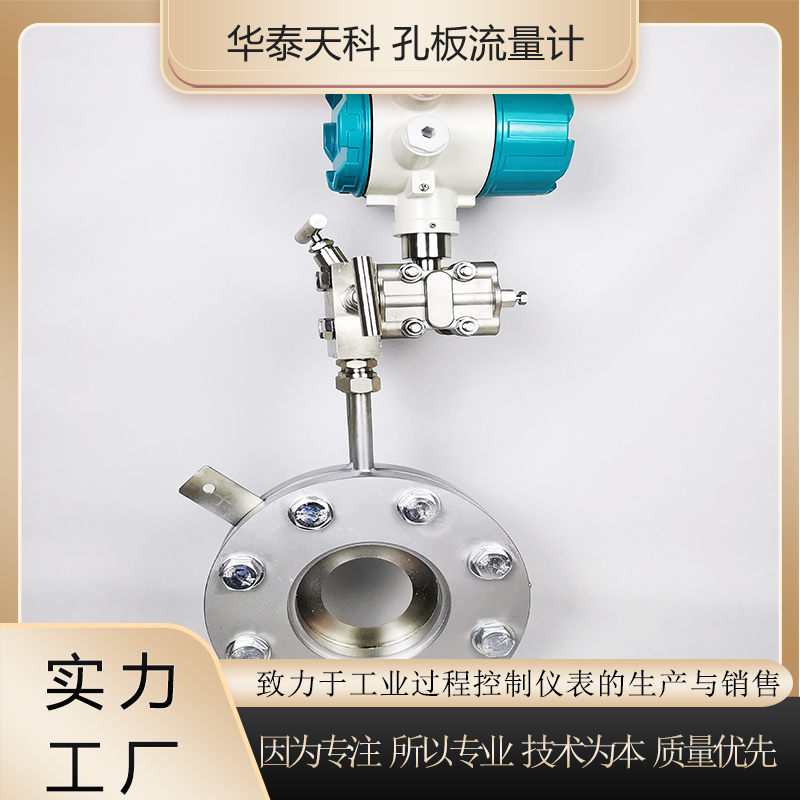

孔板流量计结构
节流元件：核心部件，通常为圆形中心开孔的金属薄板（孔板），按开孔形状可分为标准孔板、文丘里孔板等。
取压装置：用于采集孔板前后压力差的部件，常见形式有角接取压、法兰取压、径距取压。
测量导管：连接管道与节流元件、取压装置的管段，需保证内壁光滑、管径匹配。
差压变送器：将取压装置采集的压力差信号转换为电信号（如4-20mA），进而计算并显示流量。

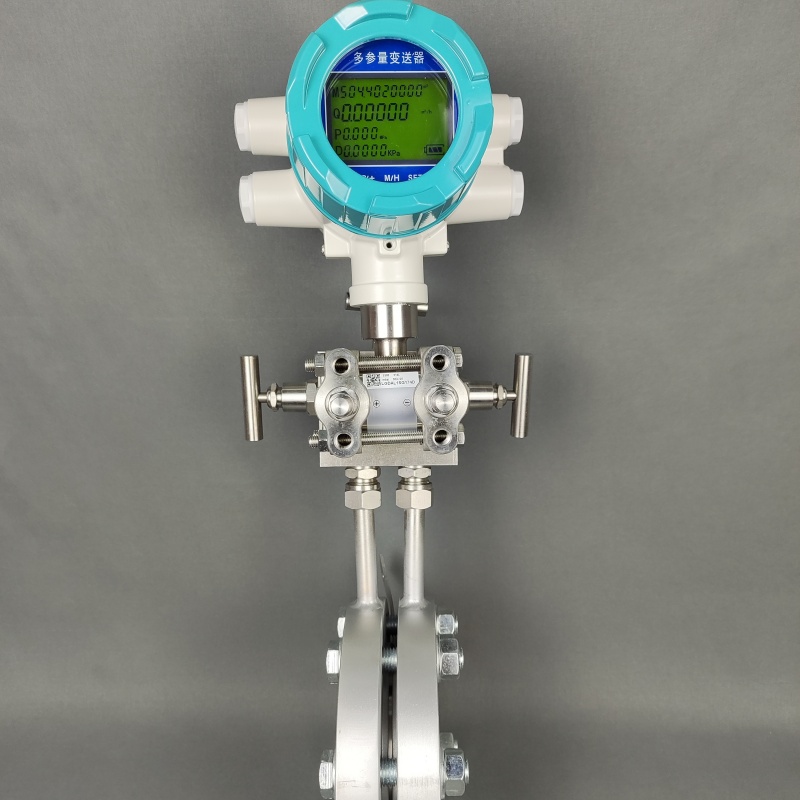

孔板流量计 脉冲输出 法兰连接 天然气厂

孔板流量计的特点

结构简单、成本低，易于加工和安装，维护方便。
适用范围广，可测量液体、气体、蒸汽等多种流体。
技术成熟，数据可行性较高。

差压式流量计参数
公称直径（DN）：适配管道的直径，常见范围DN15~DN1200。
孔径比（β）：孔板开孔直径与管道内径的比值，通常取0.2~0.7，β值越小压力损失越大、量程比越窄。
测量范围：根据流体类型（液体/气体/蒸汽）确定的流量范围，如液体0.1~100 m3/h、气体1~1000 Nm3/h。
精度等级：工业常用0.5级、1.0级（指测量值与真实值的误差范围）。
工作压力/温度：需匹配流体的实际工作压力（如0~10 MPa）和温度（如-20~450℃），避免孔板材质损坏。

孔板流量计 脉冲输出 法兰连接 天然气厂

孔板流量计安装方式：
直管段要求：孔板前后需保留足够长的直管段，确保流体稳定（无漩涡）。通常要求：上游直管段长度≥10倍管道内径（10D），下游直管段长度≥5倍管道内径（5D）；若上游有阀门、弯头，需适当增加直管段长度（如增至20D）。
安装方向：孔板的“+”号（高压侧）需朝向流体来流方向，“-”号（低压侧）朝向流体流出方向，不可反向安装。
取压装置安装：取压口需垂直于管道轴线，避免因安装倾斜导致压力采集误差；取压管路需密封良好，防止泄漏。
管道条件：安装孔板的管道需水平或垂直（垂直安装时流体需自下而上流动），管道内壁需光滑，无明显凹凸或腐蚀。
