一、产品简介

高延性混凝土弯曲万能试验机主要用于高延性混凝土弯曲性能试验、混凝土轴向拉伸试验，所测项目参数为高延性混凝土等效弯曲韧性和等效弯曲强度、混凝土轴向抗拉强度、极限拉伸值以及抗拉弹性模量。

适应标准：GB/T3159-2008《液压式万能试验机》，

DBJ50/T-519-2025《高延性混凝土加固砌体结构技术标准》

GB/T50081-2019《混凝土物理力学性能试验方法标准》

JJG139-2014《拉力、压力和万能试验机检定规程》

二、系统组成

本试验机由试验主机、加载装置、挠度测量装置、试件的成型模具及配套接头夹具、微变形测量装置、液压系统、计算机及显示器、数据采集系统、试验程序及结果处理软件等组成

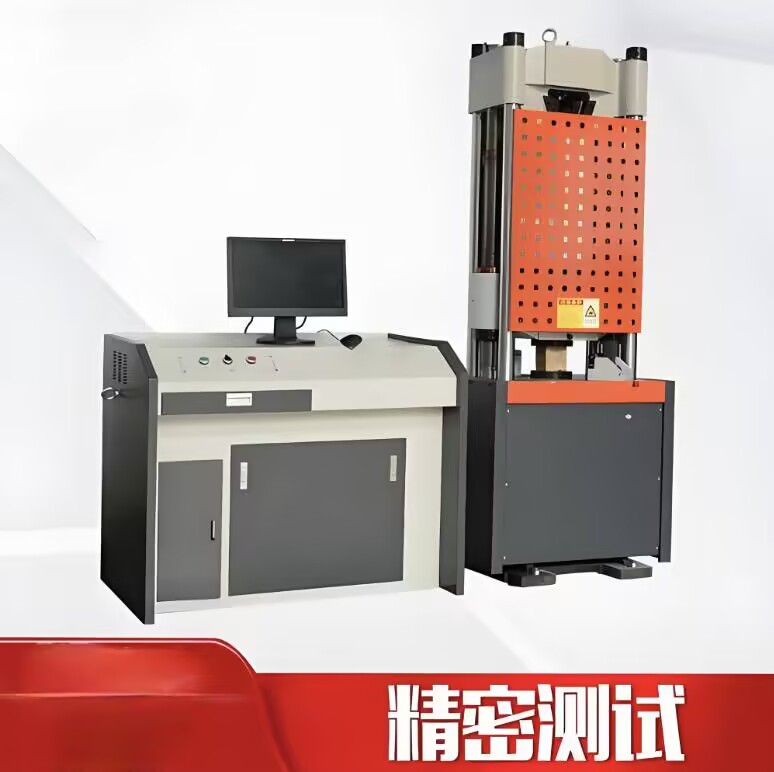

主机采用四立柱结构，利用液压加荷，电脑显示试验结果,操作方便，试验读数准确可靠，

挠度测量装置由分配梁、分配梁辊轴、支座、支座辊轴、固定测量挠度仪表的支座组成；挠度测试系统包括位移计以及配套的电测信号放大器，量程20mm，精度0.001mm，测试点位于试件底部跨中位置；

试验机及辅助测试装置、计算机采集处理系统等能够可靠准确高效的完成高延性混凝土等效弯曲韧性和等效弯曲强度的测定。

在测力计外壳内装有柱塞式高压油泵，由电动机带动，运转时动作平稳及音响正常。拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机下方下横梁和工作台之间。

下横梁升降采用电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整。

本机所有操作可通过电脑控制完成，操作方便保证安全。

本机有加荷速度显示功能，能实现试样要求的加荷速度，操纵部分及指示部分高度适当，便于试验者进行操作与观察。

液压系统油箱内的油经过过滤油网被吸入油泵后，经油泵的输油管送到送油阀内，当送油手轮关闭时，由于油压作用而将活塞推开，油从回油管流回油箱，当送油手轮打开时，则油液经由油管进入工作油缸内，再通过压力油管经过回油阀体流回油箱。
