GTJ-RBL钢筋保护层测定仪

一. 用途概述 钢筋保护层测定仪是一种便携式无损检测仪器，可用于钢筋混凝土结构施工质量的检测，能够在混凝土表层测定钢筋位置，检测钢筋保护层厚度及钢筋直径；；此外，也可以对混凝土结构内部的磁性体及导电体的位置进行检测，如墙壁内部电缆、水暖管道等，施工前的探测可以有效避免施工中对这些设施的损坏，减少意外的发生。 产品符合《混凝土结构工程施工质量验收规范》GB 50204-2002，对钢筋保护层测定仪的要求。

二. 产品特点 1. 采用单探头直接检测保护层厚度（已知直径），检测数据更准； 2. 估测钢筋直径及保护层厚度； 3. 双量程工作模式有效的保证检测精度及探测深度； 4. 测试速度快，检测精度高，数据存储容量大； 5. 探头具有自动校正功能； 6. 对检测数据有存储、查看和删除等功能； 7. 拥有160×128大屏幕显示，更加清晰； 8. 带背景光显示屏，在较暗光线下也清晰可见； 9. 使用RS-232和USB双重数据传输。

三、技术参数 1. 钢筋直径适应范围：Ф6mm～Ф50mm（共有15种型号） 2. 钢筋直径常用档级为： Ф6、Ф8、Ф10、Ф12、Ф14、Ф16、Ф18、Ф20、Ф22、Ф25、Ф28、Ф32、Ф36、Ф40和Ф50 3.保护层厚度测量范围： 量程：6mm～90mm； 量程：7mm～190mm； 4. 量程保护层厚度测量范围 （单位：mm）直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50 小值 6 6 8 8 8 8 8 10 10 12 12 12 17 17 17大值 70 70 70 80 80 80 80 85 85 90 90 90 90 100 100 5. 量程保护层厚度测量范围 （单位：mm）直径 6 8 10 12 14 16 18 20 22 25 28 32 36 40 50 小值 7 10 12 12 14 16 16 18 18 20 20 22 25 25 25 大值 85 100 120 130 130 140 140 160 160 160 180 180 180 190 190 6、仪器允许误差（保护层厚度 单位：mm） 误差 量程 量程 ±1 6------59 7--------79 ±2 60------69 80-------119 ±4 70------90 120------190 7. 直径测量范围：8—50mm；直径测试误差≤±1个规格（规格正确）。 8. 电池：6节5号碱性电池，供电时间大于30小时。

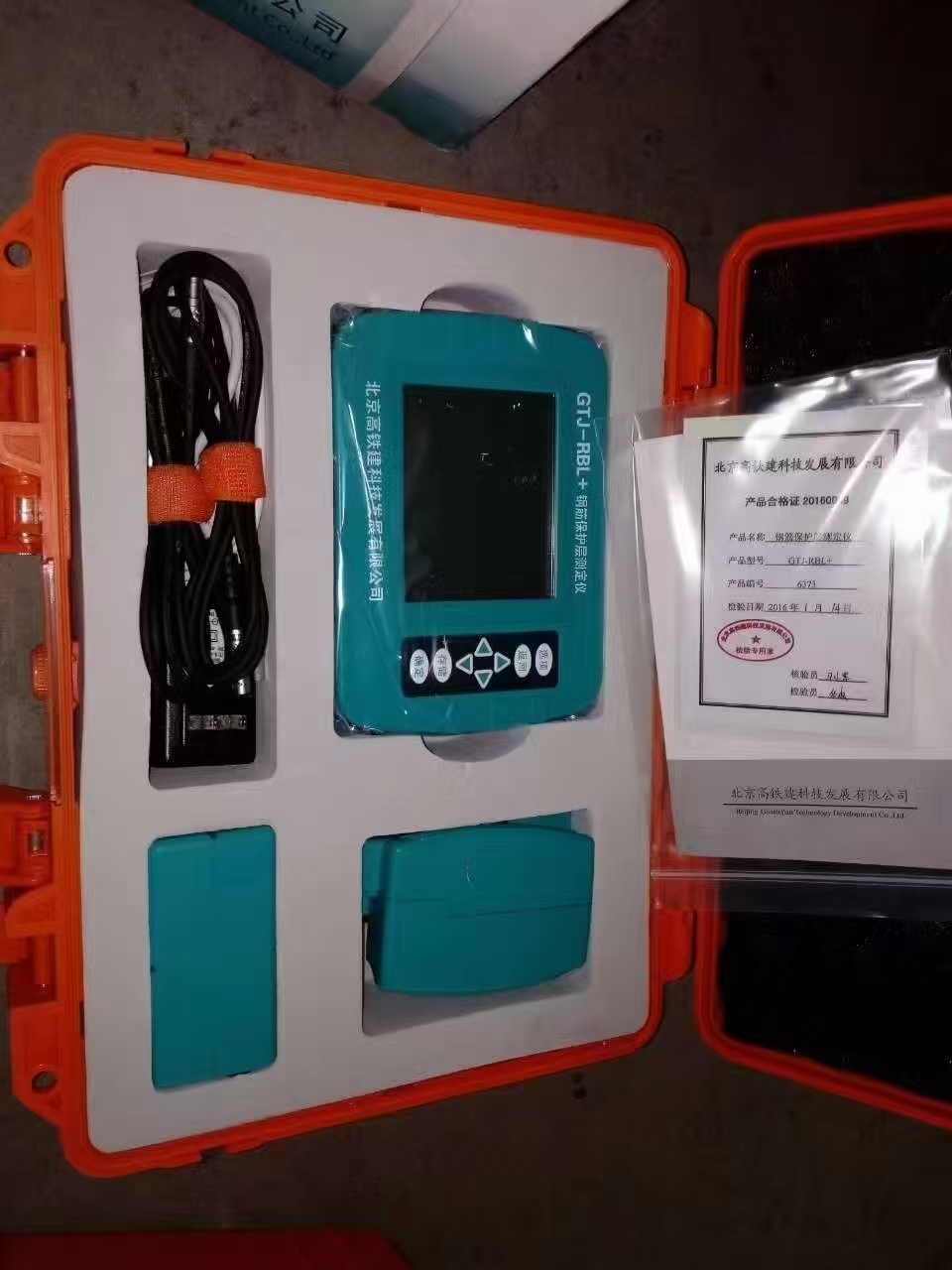

四、整机仪器构成整套仪器由以下三部分构成： 1. 保护层测定探头 2. 钢筋保护层测定仪主机 3. 信号电缆五、工作环境要求a) 工作温度：-10℃～+40℃b) 相对湿度：＜90%RHc) 空气中不含有腐蚀性气体d) 无强电磁场干扰e) 不应有大的震动和冲击f) 仪器避免阳光直射
