一、产品概述

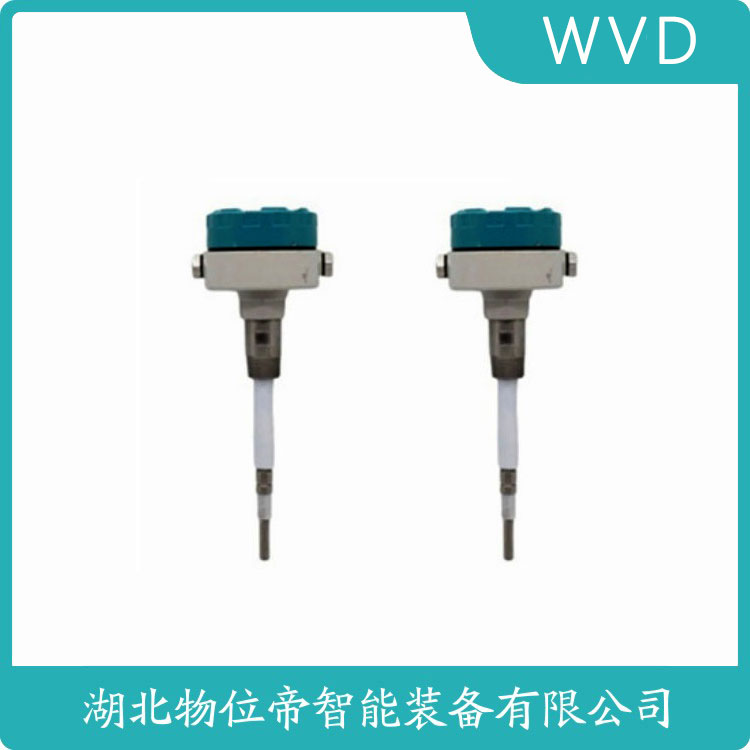

射频导纳料位计是一种基于射频导纳技术（高频电容测量）的物位检测仪器，通过测量介质与探头之间的导纳变化（阻抗的倒数）实现液位、料位的连续或开关量检测。其核心优势在于抗挂料、抗干扰能力强，适用于复杂工况下的固体颗粒、粉末、液体及浆体的物位测量。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
二、技术原理
射频导纳技术：
通过高频信号（通常为MHz级）测量探头与介质之间的电容、电阻及电感综合导纳值。当介质覆盖探头时，导纳值变化，电路通过分析该变化实现物位检测。
抗挂料设计：
采用三端屏蔽技术（驱动端、检测端、保护端），通过隔离驱动信号消除挂料（如物料粘附在探头上）对测量的干扰，确保检测准确性。
信号处理：
内置微处理器对导纳信号进行滤波、补偿及线性化处理，输出稳定的4-20mA电流信号或开关量信号。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
三、产品特点
抗挂料能力强：
三端屏蔽技术有效避免物料粘附、结块或结晶对测量的影响，适用于粘性、易结垢介质。
适用介质广泛：
可检测固体颗粒（如水泥、煤粉）、粉末（如面粉、塑料颗粒）、液体（如酸碱溶液、油品）及浆体（如泥浆、纸浆）。
安装灵活：
支持螺纹、法兰等多种安装方式，适用于罐体、料仓、反应釜等不同容器。
环境适应性强：
温度范围：-40℃至200℃（部分高温型可达500℃）。
压力范围：真空至10MPa。
防护等级：IP66/IP67，适用于粉尘、潮湿、腐蚀性环境。
输出信号多样：
模拟量：4-20mA（可带HART协议）。
开关量：继电器输出（SPDT/DPDT），支持高低位报警、故障自检等功能。
维护简便：
非接触式或低磨损设计，减少维护需求；部分型号支持在线调试、自校准。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
四、典型应用场景
化工行业：
检测酸碱罐、反应釜、分离器中的液位或料位，避免腐蚀性介质对传感器的损害。
电力行业：
监测煤仓、灰库中的粉料高度，防止堆料或空仓事故。
食品与制药：
检测糖粉、淀粉、药粉等卫生级介质的料位，符合GMP要求。
水泥与矿业：
测量生料库、熟料库中的颗粒物料高度，适应高温、高粉尘环境。
水处理：
监测沉淀池、污泥罐中的液位，抗挂料设计可避免污泥粘附干扰。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
射频导纳料位计是一种基于射频导纳技术（高频电容测量）的物位检测仪器，通过测量介质与探头之间的导纳变化（阻抗的倒数）实现液位、料位的连续或开关量检测。其核心优势在于抗挂料、抗干扰能力强，适用于复杂工况下的固体颗粒、粉末、液体及浆体的物位测量。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
二、技术原理
射频导纳技术：
通过高频信号（通常为MHz级）测量探头与介质之间的电容、电阻及电感综合导纳值。当介质覆盖探头时，导纳值变化，电路通过分析该变化实现物位检测。
抗挂料设计：
采用三端屏蔽技术（驱动端、检测端、保护端），通过隔离驱动信号消除挂料（如物料粘附在探头上）对测量的干扰，确保检测准确性。
信号处理：
内置微处理器对导纳信号进行滤波、补偿及线性化处理，输出稳定的4-20mA电流信号或开关量信号。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
三、产品特点
抗挂料能力强：
三端屏蔽技术有效避免物料粘附、结块或结晶对测量的影响，适用于粘性、易结垢介质。
适用介质广泛：
可检测固体颗粒（如水泥、煤粉）、粉末（如面粉、塑料颗粒）、液体（如酸碱溶液、油品）及浆体（如泥浆、纸浆）。
安装灵活：
支持螺纹、法兰等多种安装方式，适用于罐体、料仓、反应釜等不同容器。
环境适应性强：
温度范围：-40℃至200℃（部分高温型可达500℃）。
压力范围：真空至10MPa。
防护等级：IP66/IP67，适用于粉尘、潮湿、腐蚀性环境。
输出信号多样：
模拟量：4-20mA（可带HART协议）。
开关量：继电器输出（SPDT/DPDT），支持高低位报警、故障自检等功能。
维护简便：
非接触式或低磨损设计，减少维护需求；部分型号支持在线调试、自校准。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
四、典型应用场景
化工行业：
检测酸碱罐、反应釜、分离器中的液位或料位，避免腐蚀性介质对传感器的损害。
电力行业：
监测煤仓、灰库中的粉料高度，防止堆料或空仓事故。
食品与制药：
检测糖粉、淀粉、药粉等卫生级介质的料位，符合GMP要求。
水泥与矿业：
测量生料库、熟料库中的颗粒物料高度，适应高温、高粉尘环境。
水处理：
监测沉淀池、污泥罐中的液位，抗挂料设计可避免污泥粘附干扰。
509-45-707绳式射频导纳料位计接线说明酸碱储罐可用
