简介：

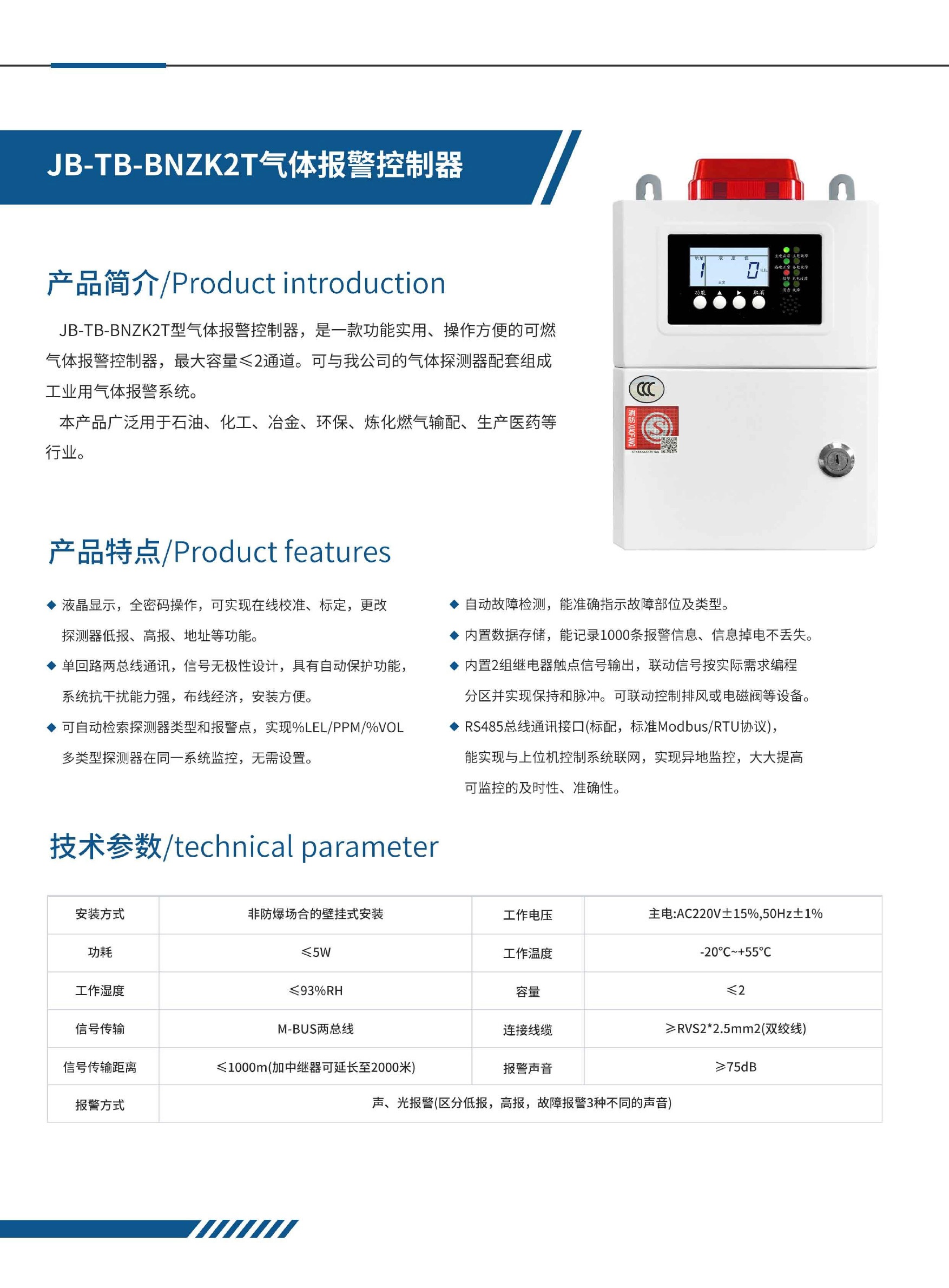

可燃气体报警控制器，是一款功能实用、操作方便的可燃气体报警控制器,可与我公司的气体探测器配套组成工业用气体报警系统。气体控制器为非防爆产品，安装在非防爆场合，采用壁挂式安装。

特点：

液晶显示，全中文菜单操作；

单回路两总线通讯，信号无极性设计，具有自动保护功能，系统抗干扰能力强，布线经济，安装方便；

自动故障检测，能准确指示故障部位及类型；

可自动检索探测器类型和报警点，实现%LEL/PPM/%VOL多类型探测器在同一系统监控，无需设置；

内置数据存储，能记录1000条报警信息、1000开关机时间信息，信息掉电不丢失；

RS485总线通讯接口（选配，标准Modbus/RTU协议），能实现与上位机控制系统联网，实现异地监控，大大提高可监控的及时性、准确性。

内置2组继电器触点信号输出，可联动控制排风扇或电磁阀等设备。联动信号可手动、自动输出。

本产品的设计、制造及检验均遵循以下国家标准：

GB16808-2008《可燃气体报警控制器》

主要技术指标

安装方式：非防爆场合的壁挂式安装

工作电压：主电：AC220V±15%,50Hz±1%

功 耗：≤10W

工作温度： -20℃～+55℃

工作湿度： ≤93%RH

容 量：≤3

信号传输：M-Bus两总线

连接线缆：≥RVS 2*2.5mm2(双绞线)

信号传输距离：≤800m

报警声音：≥75dB

报警方式：声、光报警；

声音报警：分故障报警，浓度报警两种不同的声音;

光 报 警：通过LED发光二极管显示出系统状态（报警、故障）、电源状态（主电故障、备电故障、充电故障）

联动输出：两组继电器输出（容量：5A/250VAC或5A/30VDC）其中联动1默认为常保持无源开关量，联动2默认为脉冲无源开关量(左边继电器为联动1,右边继电器为联动2)。

上位通讯接口：RS485总线通讯接口（支持Modbus协议）

外形尺寸：300mm×230mm×61mm

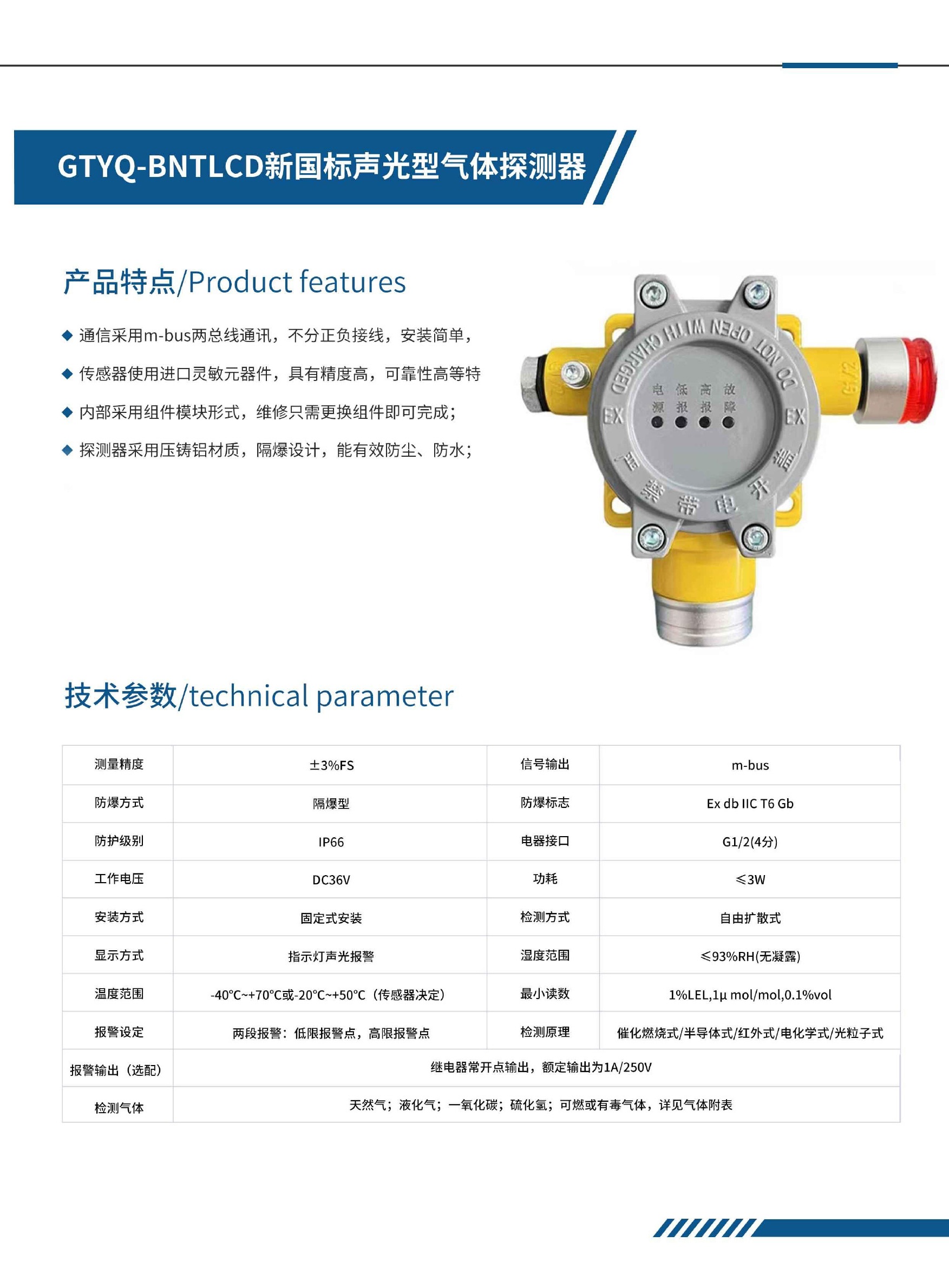

点型气体探测器可现场探测可燃或有毒气体。点型气体探测器输出M- BUS信号。传感器内置微控制器和温度补偿算法， 测量准确。该系列探测器能够对工业环境下可测量的气体进行连续监测， 并将气体浓度转变为M- BUS信号， 传输给气体报警控制器， 由控制器对其进行识别、显示和处理。

本系列产品设计、制造、检定遵守以下国家标准、检定规程：

GB 15322 . 1 - 2019 《可燃气体探测器 第1部分： 工业及商业用途点型可燃气体探测器》

GB 12358 - 2006 《作业场所环境气体检测报警仪通用技术要求》

JJG 693 - 2011 《可燃气体检测报警器 计量检定规程》JJG 551 - 2003 《二氧化硫气体检测仪 检定规程》JJG 915 - 2008 《一氧化碳检测报警器 检定规程》JJG 695 - 2003《硫化氢气体检测仪 检定规程》

JJG 365 - 2008《电化学氧测定仪 检定规程》

气体报警器参数：

检测气体： 可燃气体、有毒气体、VOC等；

报警设定： 两级报警（ 低限报警、高限报警）；

报警指示（ 选配）： 声光警灯；

开关量输出（ 选配）： 常开输出（ 额定容量为3 A/ 250 V）；

检测原理： 催化燃烧式、电化学式、光离子式、红外；

信号输出：M- BUS；

防爆方式： 隔爆型；

防爆标志： ExdibⅡCT 6；

防护等级：IP 66；

工作电压： 12～36 VDC；

功 耗： ≤3 W；

安装方式： 固定式安装；

连接螺纹：M 20 * 1 . 5；

温度范围： - 40℃～+ 70℃/- 20℃～+ 50℃；

湿度范围： 10～95 % RH（ 无凝露）；

气体报警器安装原则：

可燃气体探测器的有效覆盖水平半径： 室内宜为5 m， 室外宜为10米。在有效覆盖面积内可设置一台探测器。

有毒气体探测器与释放源的距离： 室内不易大于2 m， 室外不易大于4 m。

探测器选点应选择阀门、管道接口、出气口或易泄漏附近方圆1 m的范围内， 尽可能靠近， 但不影响其他设备操作。

探测器应安装在气体容易泄漏、易流经的场所， 及容易滞留的场所， 安装位置应根据被测气体的密度、安装现场气流方向、温度等各种条件来确定。

检测甲烷、氢气等比空气轻的可燃或有毒气体时， 其安装高度宜高出释放源0 . 5 ~ 2 m， 且释放源的水平距离宜小于5 m。

检测比空气重的可燃或有毒气体时， 推荐探测器安装高度应高出地坪(或楼地板) 0 . 3～0 . 6 m， 且与释放源的水平距离宜小于5 m。安装过低易造成探测器进水； 过高则超出了气体易于积聚的高度。

检测与空气分子量接近且极易与空气混合的有毒气体(如一氧化碳)时， 探测器应安装于距释放源上下1 m的高度范围内； 有毒气体比空气稍轻时， 探测器安装于释放源上方， 有毒气体比空气稍重时， 探测器安装于释放源下方； 探测器距释放源的水平距离不超过1 m为宜。
