预应力混凝土管片抗弯试验台 铁路隧道管片抗弯拉拔性能

GB/T 22082预制混凝土衬砌管片弯曲负荷  裂缝开裂载荷测试

盾构隧道管片力学性能检测 管片弯曲试验机

一、产品介绍:

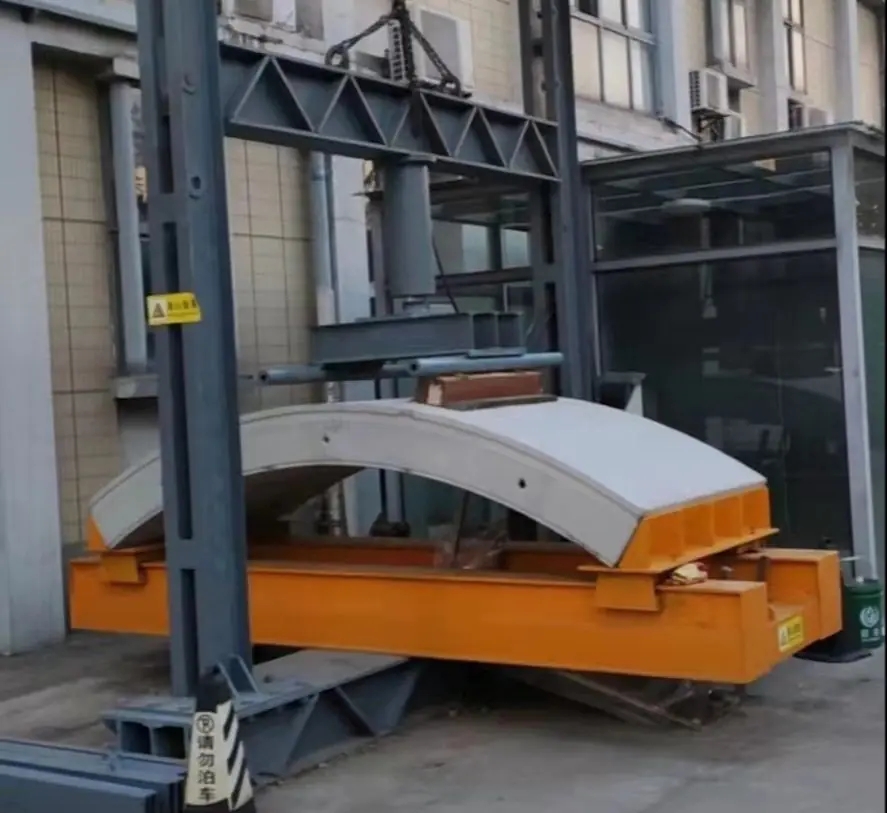

预应力混凝土衬砌管片抗弯试验机，是根据GB/T22082-2024满足《预制混凝土衬砌管片》要求设计生产的，主要用于管片抗弯性能和拉拔性能的检测。工作时将管片放在小车上，推入到抗弯和拉拔空间内，试验完毕推出。

执行标准:

GB/T 22082-2024《预制混凝土衬砌管片》

TB/T 3369-2014《铁路隧道复合式衬砌用钢筋混凝土管片》

CJJ/T 164-2011《盾构隧道管片质量检测技术标准》

二、功能特点

设备采用电液伺服自动控制技术，自动化程度高。电液伺服控制，专用测试系统及软件:可依据标准要求自动进行分级加荷自行设定，可对加荷值及加荷时间自行设定，显示试验力、试验保持时间，采用框架可调结构设计，满足标准所陈列2440mm--5500mm规格管片通用，适用范围广；采用外部轨道推入设计，便于试样安装，可调式分配梁支辊，适用不同试验跨距加载试验，采用加载测控系统，工控笔记本/电脑搭配智能加载分析采集软件，完成自动化的完成试验过程。

三、产品参数:

试验力:500kN

试验力测量范围:2%~100%F.S(较大力)

试验力示值精度:±1%

试验力分辨力:0.05kN

变形(百分表)测量范围:0~30mm

变形测量分辨率:0.01mm

试验速度:0.5mm/min~50mm/min无级调速

左右试验宽度:1800mm

试验高度:1200mm

试验行程:200mm

试验附具:分配梁:约1800mmX500mmX400mm

移动小车:约3800mmX1600mmX400mm

主机下部平台长度:约4200mm

主机外形尺寸:约4500mmX2000mmX2580mm

液压千斤顶:3L/min，26MPa，4kW，三相，AC380V

百分表:精度0.01mm

测力传感器:500kN
