一. 用途

KZQ-5000系列开关状态显示器是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置，具有功能完善，结构紧凑，显示形象、直观，反应灵敏、可靠的特点，能够取代安装于开关柜上的传统的一次回路模拟指示牌、电磁式开关状态显示器、接地指示器及除湿加热控制器等诸多元件，可减少元件数量，简化开关柜结构。该系列产品性能稳定、安装方便、使用寿命长，并具有优异的环境耐受能力与电磁兼容性能，能够长期安全可靠运行。

二. 概述

KZQ-5000系列开关状态显示器是适用于各种高、低压开关柜配套使用的一种新型多功能模拟动态显示与控制装置。它集成了一次回路模拟图显示，断路器状态、手车位置（或隔离刀状态）、接地刀状态、弹簧储能状态显示，高压带电指示、高压带电闭锁控制及环境温湿度控制等多种功能于一体，各种功能可自由组合。另外该系列产品中有的型号还采用了单片机技术实现对开关柜中各种元件工作状态的采集、除湿加热控制与加热回路故障诊断，并能够通过RS-485总线与后台监控计算机组网通信，便于实现对于采用多台开关柜组成的电气一次系统的实时动态运行模拟与远程环境监控。

KZQ-5000系列开关状态显示器具有优异的环境耐受能力与电磁兼容性能，精心的电路设计、独特的抗干扰技术（光电/电磁隔离）、优质元器件的选用、电路部件的“三防”处理及严格的整机带电老化与出厂测试等措施确保了产品的长期工作可靠性。此外，该系列产品在设计中还充分考虑了与一次系统及设备的配合：采用具有宽电压输入范围（85～265V）的开关电源为整机供电，使得产品能够适用于控制电源为交直流110/220V的一次系统；考虑到固定柜、手车柜（包括中置柜、下置柜）、环网柜等各种不同结构开关柜的安装空间要求，设计了A、B、C、D四种型号，每种型号产品的功能、安装尺寸及端子接线方式各不相同，便于根据实际需要选用。A、B、C、D四种型号产品的规格如下：

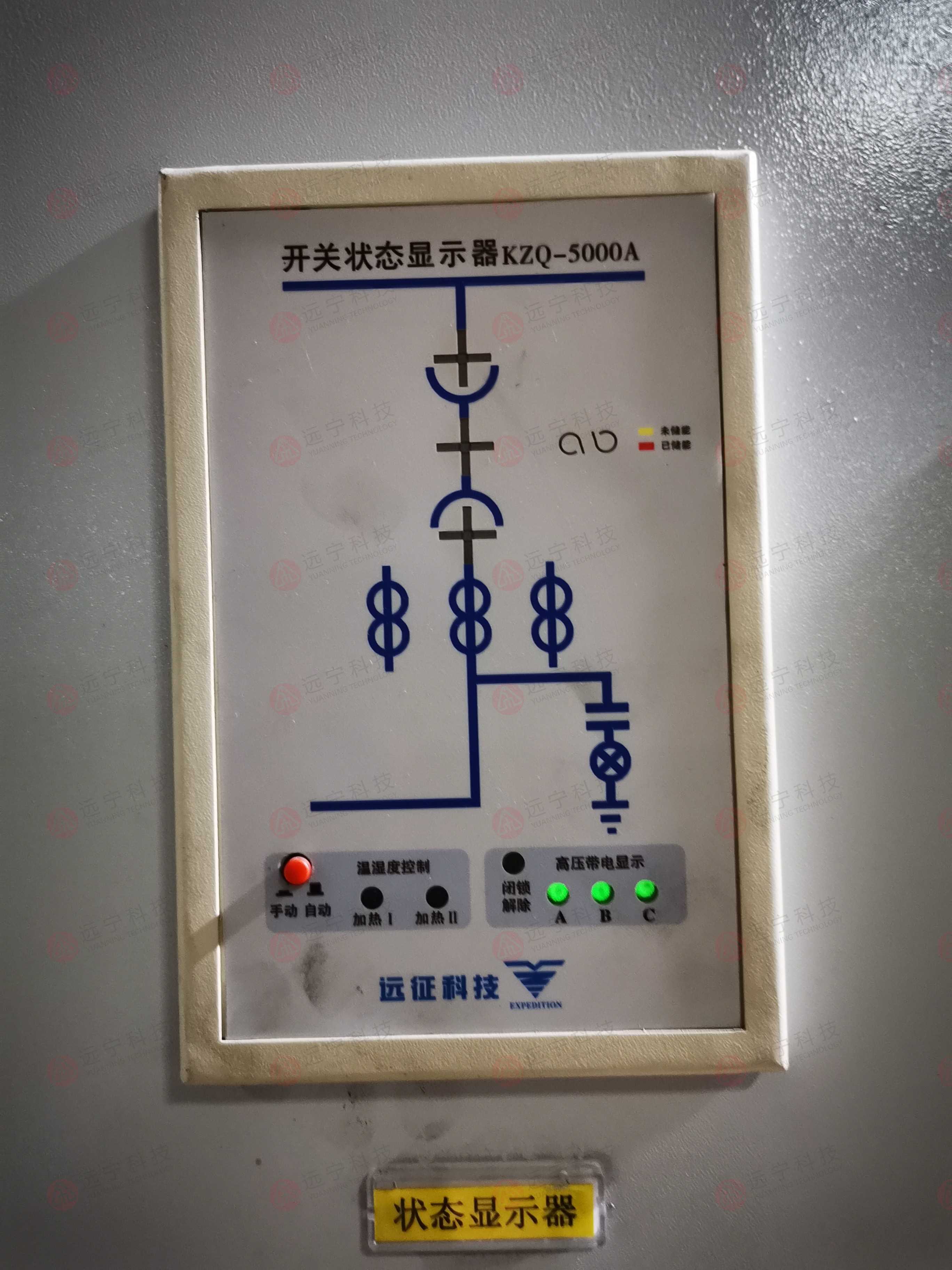

KZQ-5000A：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

■三相高压带电指示与闭锁控制

■除湿加热控制（两路凝露、一路温度）与加热回路断线告警

■单片机状态采集、控制与组网通信

■接线端子为后向出线

KZQ-5000B：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

■三相高压带电指示与闭锁控制

■接线端子为后向出线

KZQ-5000C：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

■三相高压带电指示与闭锁控制

■除湿加热控制（一路凝露、一路温度）与加热回路断线告警

■接线端子为侧向出线

KZQ-5000D：■开关状态显示（断路器、手车或隔离刀、接地刀、弹簧储能）

■接线端子为侧向出线
