Solar电流探头/注入探头/校准夹具
品牌：Solar Electronics
型号：探头
Solar Electronics EMI
Solar Electronics -1960年以来，专注与解决EMI电磁干扰研究，制造电磁干扰工程用设备！

电流探头：

各种EMI规范（如MIL-STD-461/2）要求的电流探头是环形变压器，设计用于测量有源电源线或其他导体上的RF电流。
应用
当连接到射频干扰测量接收器或频谱分析仪的50Ω输入端时，电流探头用作测量单导体或电缆束中射频电流的“拾取”装置。
描述
不需要直接连接到承载EMI电流的导体，因为探头可以打开以将导体插入环形窗口，然后再次关闭以形成环形变压器，导体充当单匝初级。
提供了一个校正因子图，用于将测量的μV转换为EMIμAs。当EMI电流以dB为单位测量时，如传统EMI仪表所示，高于1μV，校正系数将测量值转换为高于1μa的dB。校正因子是传输阻抗Zt的倒数。每个探头都附有校正系数与频率的关系图，该图与探头上的序列号相关联。
我们为大多数Stoddart和Eaton探头提供等效产品。

注入探头：

规范要求使用放置在被测导体周围的插入式次级环形变压器，将大的高频电流注入电缆束和单根电线。
应用
输出阻抗为50Ω的高功率射频放大器用于向注射探头输送电压。穿过探头窗口的电线或电缆充当环形变压器的次级。本测试方法旨在代替早期的方法，如MIL-STD-461的CS-01、CS-02和RS-02。
描述
大电流注入探头有两种类型：
1.固定窗口型，被测电线必须穿过窗口。
2.分体式环形设计，探头可以打开并夹紧在被测导线上。
注入探头也可用作电流探头。提供了校正系数图及其使用说明。

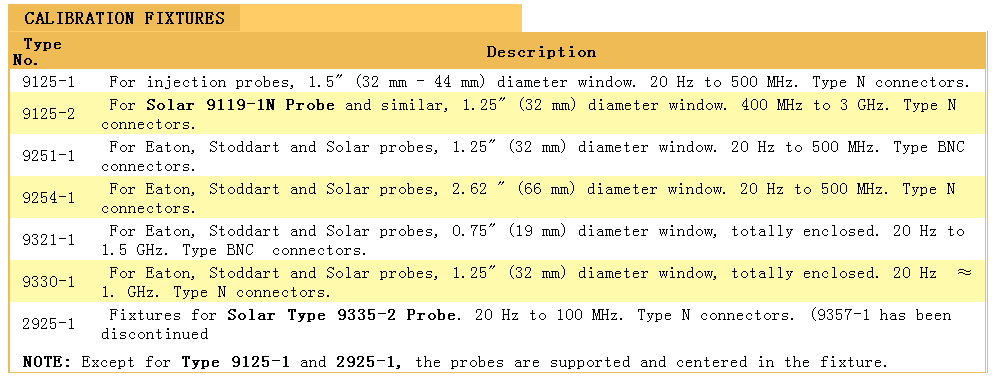

校准夹具：

在为特定窗口尺寸设计的测试夹具中，每个探头都针对插入损耗和传输阻抗进行了校准。该夹具提供了一个低电压驻波比（VSWR）的信号路径。典型的夹具是Solar 9125-1型，用于直径为32至44毫米的探头。
技术信息
用作接收器的电流探头被称为“插入式初级环形变压器”，用于连接EMI接收器。通过窗口向电线输送高射频电流的注入探头称为“插入式次级环形变压器”。
穿过窗口的电线上承载的Max电压仅受电线绝缘的限制。通过电流探头窗口的导线中的Max一次电流列在规格选项卡的表中（符号lp）。

如规格选项卡中的表格所示，注射探头的信号输入以W为单位，来自信号源。
