电浮筒液位计结构

电浮筒液位计由：浮筒、弹簧/扭力杆、磁钢室和指示器四个部分构成。浮筒通过接口与被测容器内介质联通，浮筒内浮子受浮力影响运动。弹簧或扭力杆从上方连接着浮子，将浮子的位置变化转化为力学信号。磁钢室和指示器将接收到的力学信号转化为电学信号或示数。

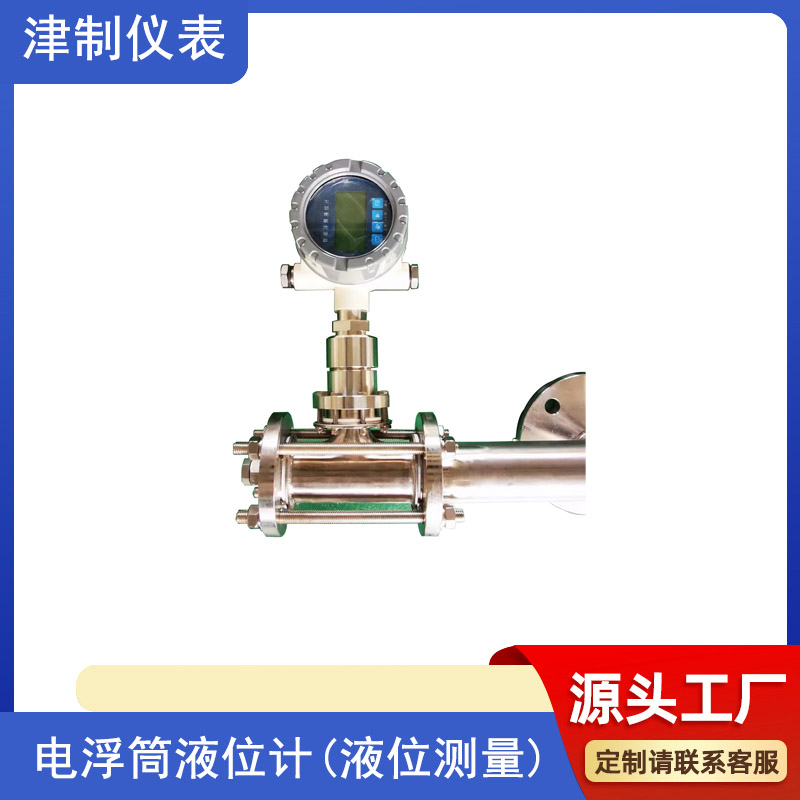

电浮筒液位计 侧-侧安装 不锈钢 水处理

电浮筒液位计原理

电浮筒液位计采用了浮力原理和电磁原理完成液位测量。浮力部分由浮子在与被测容器联通的浮筒内浮动产生浮力变化，当液面上升，浮子被浸没的体积增加浮力便也增加，增加的浮力随弹簧或扭力杆传递给磁钢室。磁钢室中利用磁场感知弹簧或扭力杆的位置与状态变化，从磁场变化转变为电学信号。然后电信号经过指示器处理显示出相应的示数或发送出远传信号。

电浮筒液位计 侧-侧安装 不锈钢 水处理

电浮筒液位计特点

1.由于液位数据需经过弹簧或扭力杆转化为拉力或推力数据，并非将浮力数据转化为示数。

2.电子示数处理，测量准度高，可以体现小的液位变化。

3.内部部件机械连接，强度高，耐压耐高温抗震性能好。

电浮筒液位计选型方法

根据被测介质性质选择：选择耐高温、耐腐蚀、耐高压、防爆等型号。

根据信号传出形式选择：就地显示型、信号远传型、开关点控制型。

根据容器形式选择：顶安装或侧安装型.
