IOL-IMAGER 人工晶状体影像测量仪 （型号IM-3）是专为ISO11979-3及YY0290.3开发的功能强大的人工晶状体影像测量仪器，现推出第二代产品，利用其*的四种照明方向和两种拍摄角度设计，除了能够得到IOL轮廓和表面缺陷等高清影像外，还可以在一台机器上可以完成多种测量，如几何尺寸、压缩后的轴向位移、光学偏心，光学倾角和接触角等。

产品名称：人工晶状体影像测量仪

英文名称：IOL-IMAGER

型号：IM-3





镜片表面质量情况清晰可见

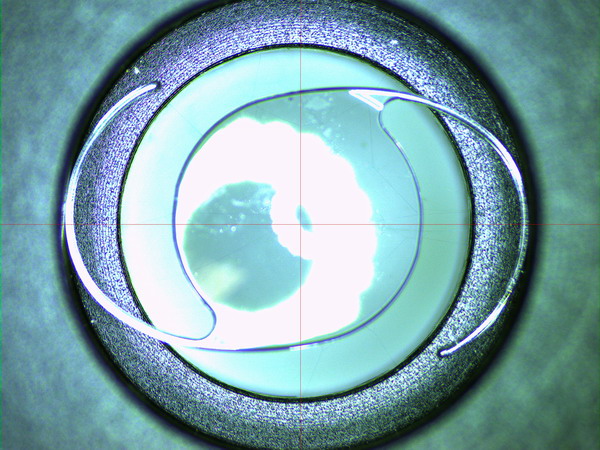

正照明下压缩后的晶体



侧照明下压缩后的晶体



背照明下的OK镜

侧照明下的OK镜



测量软件界面



接触角的测量



光学偏心的测量



轴向位移的测量影像

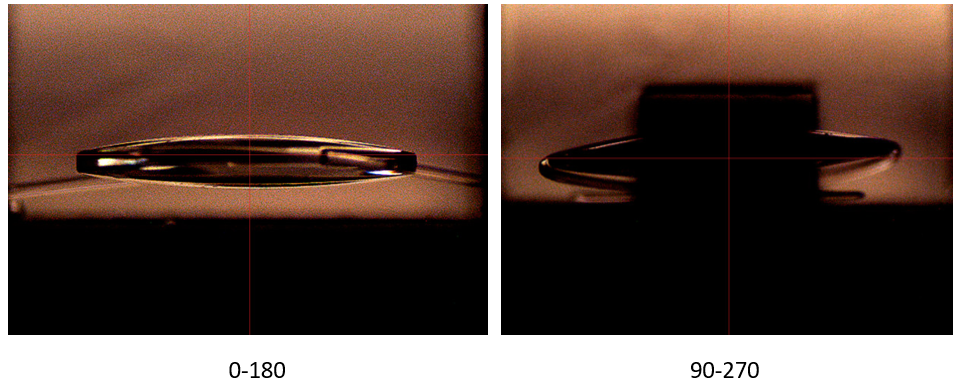

光学倾角测量影像



校准图像







人工晶状体影像测量仪IM-3可测量和观测：

• 可测量ISO11979-3或YY0290.3规定的物理性能：轴向位移、光学偏心、光学倾角（可测量四个方向）、接触角
• 可测量：镜片直径，外轮廓，襻的直径、长度和角度等
• 可观测：镜片表面质量、缺陷、刀痕，边缘毛刺等



人工晶状体影像测量仪IM-3的产品优势：

• 一台仪器兼顾正视测量和侧视测量。
• XYZ三轴可快速移动，Z轴可微调。
• 提供独立控制的四个方向照明模式：前照明、背照明、侧照明和斜照明。
• 整个测量过程都在恒温水槽内进行，完全模拟人眼环境。
• 高清摄像头和光路提供高质量的影像。
• 功能强大的软件提供各种测量功能和导出功能。



主机规格参数：

• 尺寸：宽330mm深230mm高515mm
• 重量：约11Kg
• 输出：USB3.0-B
• 移动范围：

          X轴（左右移动）：60mm

          Y轴（前后移动）：50mm

          Z轴（上下聚焦）：55mm+10mm微调



温控/光源控制盒规格参数：

• 型号：TC-35-IM
• 尺寸：宽150mm深235mm高120mm
• 重量：约1.8kg
• 输入：220VAC 2A
• 输出（大）：5V-1000mA，0~12V-800mA，24V-2500mA
• 正照明：一档可调
• 侧照明：两档可调
• 背照明：两档可调
• 斜照明：一档固定
• 温度显示分辨率：0.1℃



光学参数：

• 传感器尺寸：1/2.5 CMOS (5.76*4.29mm)
• 分辨率：500万像素（2592*1944）
• 像元尺寸：2.2um*2.2um
• 快门：电子滚动快门
• 灵敏度：1.76V/lux-sec 550nm
• 物距：110mm
• 视场：约19.2mm x 14.4mm
• 光学放大倍数：0.3X
• 显示放大倍数：视显示器而定（22吋显示屏1:1时约38倍，大化时约109倍）
• 正照明：白色同轴落射照明，亮度可调
• 侧照明：白色LED柔光板，可调角度0~90度，亮度可调可切换
• 背照明：白色LED柔光板，亮度可调可切换
• 斜照明：白色LED射灯，可随意调整角度



测量槽和夹具：

• 加热方式：陶瓷加热
• 加热功率：大60W
• 使用介质：水或盐溶液
• 夹具总类：标准夹具、圆形快速夹具、双向夹具、方形快速夹具，四种共7个
• 夹具夹紧：行程13mm，分辨率0.001mm，全程重复精度优于0.02mm



测量软件参数：

• 测量功能：距离、角度、轨迹、面积、半径、周长
• 图像处理：亮度、对比度、锐度、颜色、负片、旋转、翻转、摆正
• 图像缩放：1% ~ 800%
• 测量结果可导出为Excel文件
• 重复测量可进行分析统计
• 默认测量分辨率：0.001mm

?
