产品概述

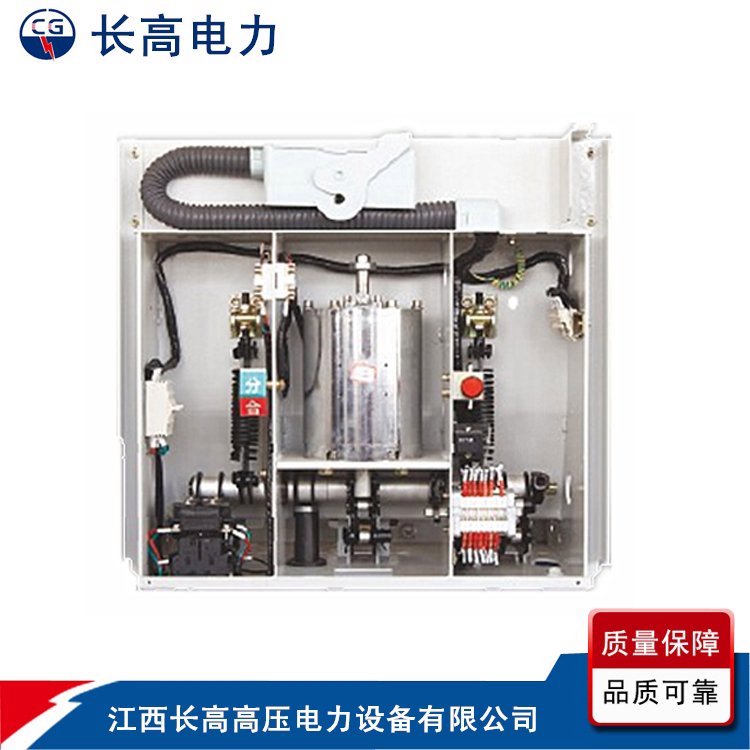

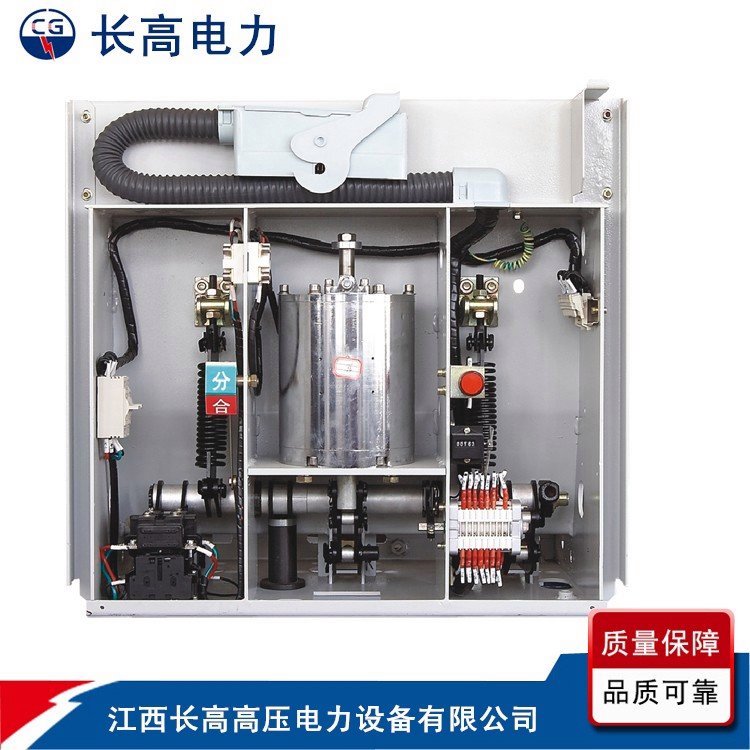

VS1-12M永磁真空断路器(以下简称断路器)是用于12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。由于断路器采用永磁机构与直接传动结构设计，使其具有优异的性能，特别适用于频繁操作，或多次开断短路电流的场所。断路器配用专用推进机构，组成手车单元。

主流产品型号有：

VS1-12/630-20,VS1-12/630-25,VS1-12/630-31.5

VS1-12/1250-20,VS1-12/1250-25,VS1-12/1250-31.5

VS1-12/1600-20,VS1-12/1600-25,VS1-12/1600-31.5

VS1-12/2000-20,VS1-12/2000-25,VS1-12/2000-31.5

VS1-12/2500-20,VS1-12/2500-25,VS1-12/2500-31.5

以及VS1-12/t630-20所对应的相关型号

使用条件：

1,环境温度不高于 40℃,不低于—15℃(允许在-30℃时储运)；

2,海拔高度不超过1000m；

3,相对温度：日平均值不大于95,月平均值不大于90,饱和蒸汽压日平均值不大于2.2×10 Mpa,平均值不大于1.8×10 Mpa；

4,地震热度不超过8度；

5,没有火灾,爆炸危险,严重污秽,化学腐蚀以及剧烈震动的场所。

ZN63A-12户内高压真空断路器产品结构及特点

真空灭弧室：

断路器配用中间封接式陶瓷或玻璃真空灭弧室,采用铜铬触头材料,杯状纵磁场触头结构,其触头的电磨损速率小,电寿命长,触头的耐压水平高,介质绝缘强度稳定,弧后恢复速度快,截流水平底,开段能力强。
