产品简介

ZW32-12户外高压柱上真空断路器适用于三相交流50Hz，额定电压12KV及以下的电力配电系统，主要用于开断关合线路的负荷电流、过载电流及短路电流，也可作为农网和小型电力系统的分段开关，是城网农网无油化改造的升级换代产品。具有体积小，重量轻，防凝露、免维护等特点，能适应较低恶劣的气候条件和污秽环境。产品符合如下标准

GB1984《交流高压断路器》

GB11022《高压开关设备和控制设备标准的共同技术要求》

GB311.1-6《高压输变电设备的绝缘配合》

GB763《交流高压电器在长期工作时的发热》

GB2706《交流高压电器动、 热稳定试验方法》

GB3309《高压开关设备在常温下的机械试验》

DL/T593《高压开关设备的共同订货技术条件》

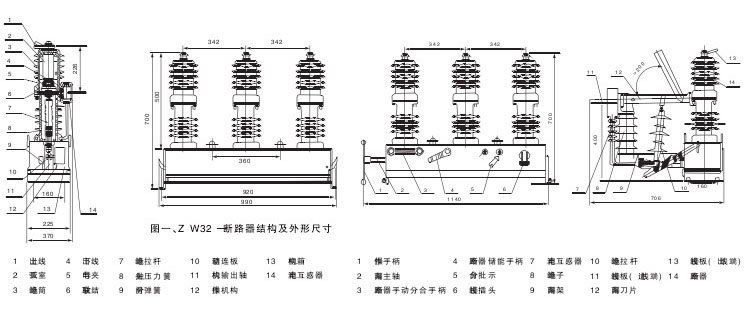

结构特点：

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使寿命长等特点。

2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。??

3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。

5、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。

ZW32真空断路器作为常见的户外高压断路器，如有如下主流型号：

ZW32-12/630-20,ZW32-12/T630-25（弹簧操作机构）

ZW32-12/1250-20,ZW32-12/T1250-25,ZW32-12/1250-31.5

ZW32-12/T2000-25,ZW32-12/2000-31.5

本产品可以选择带隔离功能及永磁机构，具体请查看ZW32永磁真空断路器

使用的环境条件

1 周围空气温度：-45℃～ 40℃；日温差：日变化不大于25℃；

2 海拔高度不超过1000 米，2000 米；

3 风速不大于35m/s（相当于圆柱表面上的700Pa）；

4 覆冰厚度不超过10mm；

5 日照强度不大于1000W/m2；

6 污秽等级不超过GB5582 的Ⅳ级；

7 地震裂度不超过8 级；

8 无易燃、爆炸危险、化学腐蚀及剧烈震动的场所；

9 如产品使用条件超出以上规定，由用户与制造厂协商确定。

安装、使用及维护:

1 开箱后应检查断路器绝缘直筒有无破裂，产品铭牌、合格证是否与订货单相符，装箱清单是否与实物相符。

2 断路器投入运行前，应仔细核对各操作元件的额定电压、额定电流与实际情况是否相符。并用机构所具有的合、分闸方式进行试操作，以检查各项指标是否正确。

3 断路器可以单杆安装，也可双杆安装，

4 断路器因其特殊的设计结构确保用户在使用中长期免维护，只需每隔三年左右进行一次工频耐压试验检查。

5 用户不得随意更换使用与原型号规格不一致的电器元件。

6 操作人员应初步了解机构的性能及安装调整、维护知识，对运行中的问题应予以记录，必要时可通知制造厂家。

出厂文件

1 产品合格证一份。

2 安装使用说明书一份。

3 装箱单一份。

4 出厂检验报告一份。

购买须知:

a、额定电压；

b、额定电流；

c、额定短路开断电流；

d、其它要求，如外壳材质，操作方式等

如果希望了解ZW32-12真空断路器的更多信息，如价格，使用说明，维修等相关信息，请联系我们。
