概述：

接收现场危险区域的热电阻或热电偶信号输入, 经过隔离, 转换为固定量程的标准直流信号, 输出至安全区的控制系统或其它仪表。

智能型, 有 USB 编程接口, 可以用适配电缆连接到PC机, 在PC机上通过软件编程设定输入类型和量程范围。

单通道, 一路输入, 一路输出。采用独立的直流电源供电，供电电源-输入-输出之间隔离。

采用独立的直流电源供电，供电电源-输入-输出之间隔离。

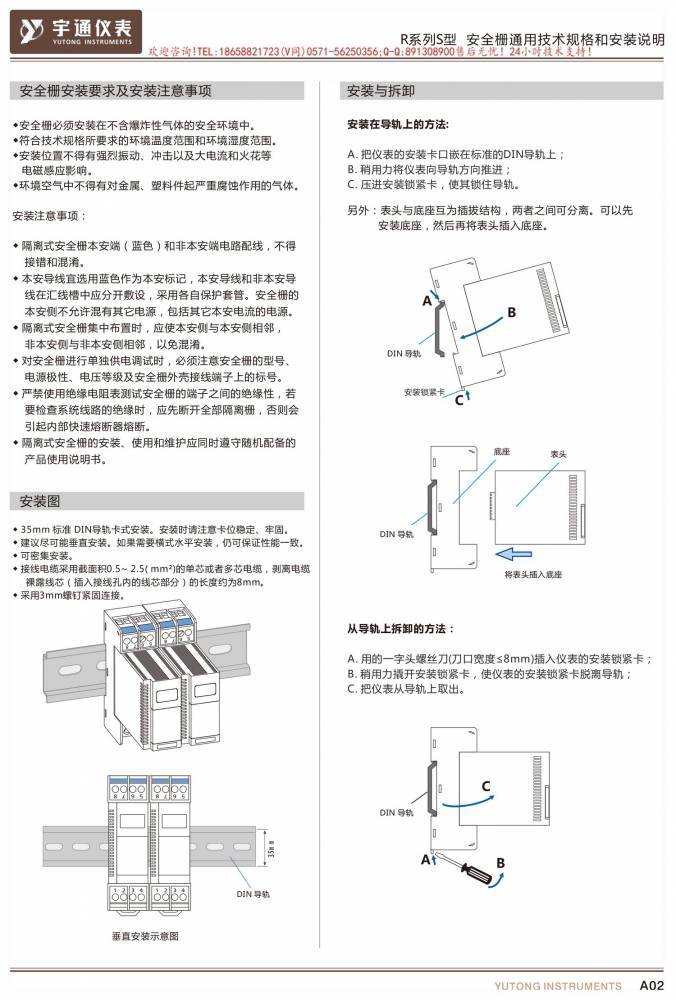

表头与底座互为拔插结构，接线端子布置在底座的两端，接线采用M3螺丝紧固, 标准的35mmDIN导轨卡式安装。

可以与DCS、PLC等系统或其它仪表配套使用。?

功能及特点：

?热电阻或热电偶信号输入。

?智能, 有USB接口, 与PC机相连, 可以编程设定。

?输出直流电流或电压信号。

? 转换，线性化校正。 ??

?输入－输出－电源之间隔离。

?模块化电路, 小体积。

?表头与底座互为拔插结构, 可带电拔插。

?标准的35mmDIN导轨卡式安装。

?供电电源

供电电压范围：20~30VDC

额定供电电压 24V DC

电流消耗 lt;38ma（24vdc供电时20ma输出时）

电源指示：通电时，LED电源指示灯亮

?输 入 （本安）

（可以通过PC机及软件编程设定）

热电阻 Pt100 , Cu50 等

热电偶 K、E、S、B,R,T,N,J 等

温度量程范围: 根据连接的传感器类型

?输 出

输出电流：4～20mA； 其它 电流

输出电压：1～5V；其它 电压

负 载：电流 4~20mA 输出时, ≤350Ω(出厂默认),电压 1 5V ≥10KΩ

输出纹波： <10mv p-p

?综合通用参数

标准精度：±0.1

热电阻三线输入时,导线电阻10Ω/线 (值)

热电阻三线输入时,导线电阻影响:<0.01/Ω

热电偶输入时,冷端补偿误差: ±1℃

冷端温度补偿范围: -15~ 75℃

温度漂移：基本误差/10℃

响应时间： <10ms

隔离能力：输入-输出-电源之间 2.5KV,1min ,50Hz

绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC

工作环境温度： -20～＋60℃

储存环境温度： -40～＋80℃?

环境湿度范围：5~95（无冷疑）

外形尺寸：厚25×高80×长80（mm）

整机重量：约 85g

安全防爆认证参数 ?

防爆等级标志： [Exia Ga]IIC

安全认证参数：Um = 250VAC/DC Uo = 7.2VDC Io = 93mA Po = 0.17W Lo = 2.4 mH Co = 4μF?

型号 . 选型

?

宇通RS系列型号：
