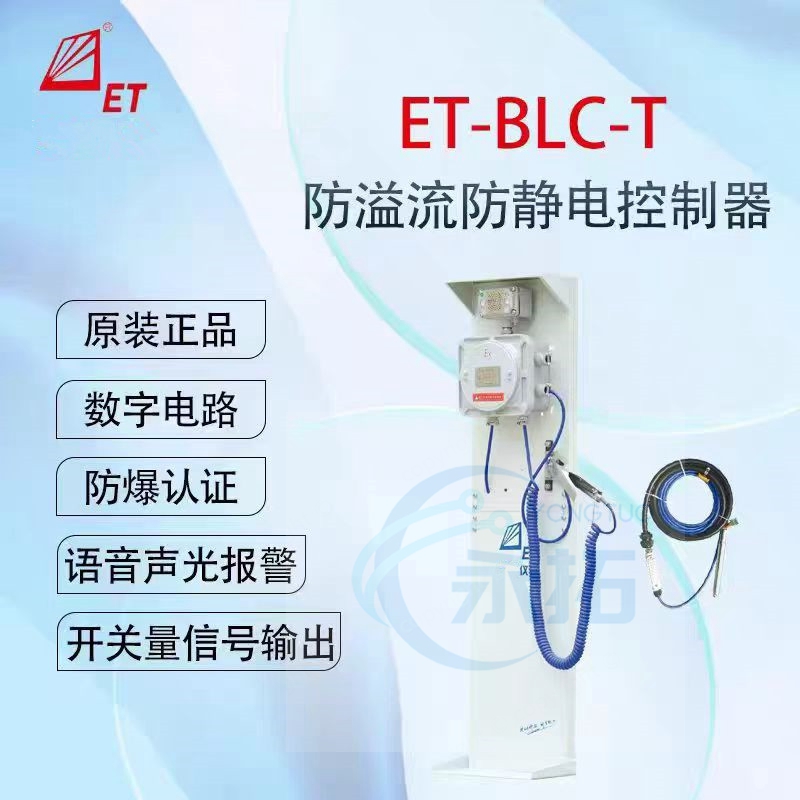

顶装防溢流防静电控制器ET-BLC-T/F（ExdiaIICT6）

防静电防溢流控制器是专为顶部付油系统设计，能够防止液体溢出并产生静电接地电阻符合安全标准的仪器仪表，组成石油化工产品储运过程中的防溢流防静电系统。
一、 技术参数
1) 工作电源：220V AC或24V DC
2) 工作电流：<20mA
3) 工作温度：-40℃~60℃
4) 响应时间：<1s
5) 检测电阻：<10Ω
6) 防爆等级：Ex d ia IIB T6
7) 报警的方式：声光报警，
8) 输出信号：继电器输出，常开常闭可选；5A，30V DC或10A，250V AC

二、 产品特点
1) 系统应用数字电路设计，性能稳定，抗干扰能力强；
2) 保证车体到接地桩之间的电阻<55Ω；
3) 特种合金，破漆除锈，接触可靠；
4) 提供声光报警信号，及时了解系统工作状态；
5) 开关量信号输出，接口容量10A，30VDC或10A，250VAC。
三、 产品组成
防溢流防静电控制器主要由主控制器、声光报警器、不锈钢静电接地夹、归位板、接地线及接线盒组成、传感器组成。
1). 主控制器
A. 检测静电接地夹及接地线的信号；
B. 向声光报警器提供声光报警信号；
C. 向付油系统输出开关量信号；

2). 声光报警器
A. 提供声光报警指示灯；
B. 提供蜂鸣器声音报警，>90dB（30cm直线距离）
C、实时显示接地电阻数值

3).防溢探杆
利用光学原理检测油罐车舱内的液位状况。与鹤管
捆绑式安装，连接到主控制器，向油库防溢流控制系
统提供液位状态信号，实现与付油系统的连锁控制。
A. 光学原理，整体本安设计；
B. 安装调节方便，科根据现场要求，调整报警高度；
C. 输出电压范围广，全数字电路设计，抗干扰能力强；
D. 电缆长度配置7米，不锈钢探杆保护壳，配防爆磁铁或密封塞

4). 不锈钢静电接地夹
A. 硬质合金，不锈钢材质。
B. 破漆除锈，确保车体良好接地；
C. 标配螺旋线长7.5米。

5). 归位板
检测静电接地夹使用后是否归位；304不锈钢材质。

6). 接地线
确保系统外壳、静电接地夹等接地；
标配3米PU直线电缆。
防静电防溢流控制器该产品是用于安全生产过程，设备本身的安全和可靠性更为重要。静电接地溢位监测部件采用目前国内同类产品中先进的技术，采用监测和控制一体化设计的方案，机内采用了高性能的工业级单片机为核心，有效提高了产品的硬件性能和可靠性。软件设计加强了产品的自检查功能，并对静电夹接地过程中的抖动，溢位探头的耐腐蚀性、防瞬间的液体侵入波动、防抖动、抗干扰和延时处理。具有一般溢油探头无法比拟的安全性、可靠性和优越性。同时报警输出信号（常开或常闭）可选。
1. 主控制器201*230、电压220v或者24vdc；
2.声光报警器含电路板；
3.上装防溢流探杆7米pu直线电缆、304不锈钢或聚四氟；
4.静电接地夹2芯8米pu螺旋电缆、不锈钢夹体；
5.归位板304不锈钢材质 6.接地电缆3米pu直线电缆、安装螺栓。
