FCC大电流注入探头F-120-9A校准夹具FCC-BCICF-6-150
品牌：Fischer Custom Communications
类别：校准夹具
型号：FCC-BCICF-6-150

Fischer Custom Communications，Inc.设计、开发和制造专门的瞬态保护装置、射频测试和测量仪器以及电磁脉冲测试系统。

FCC大电流注入探头校准夹具介绍：

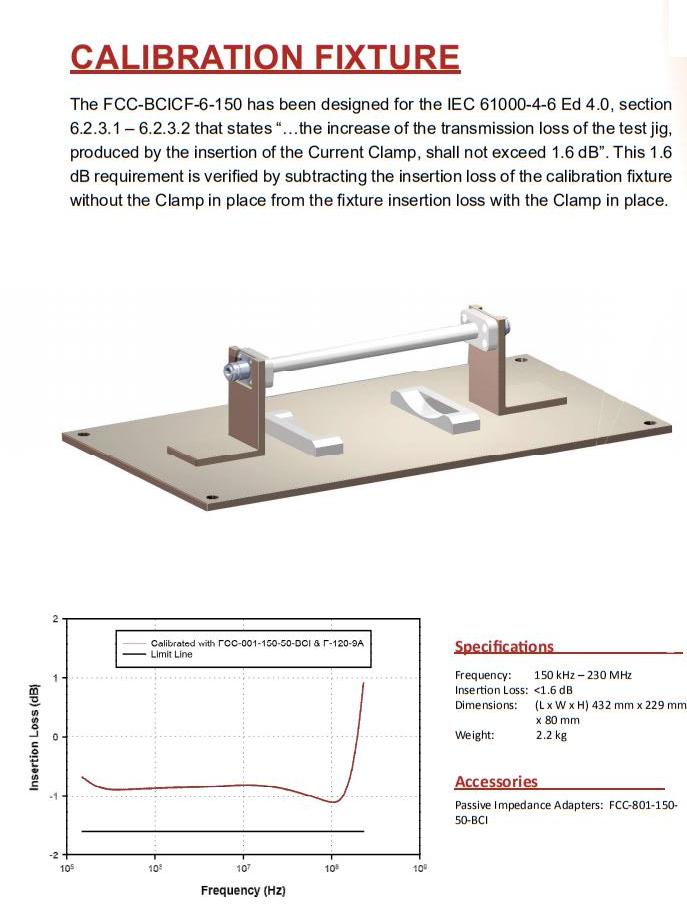

注入探头校准夹具是大多数大电流注入试验规程规范所要求的试验设备的一部分。
此测试夹具允许用户在执行符合性测试之前快速、轻松地校准注射探头。
这种校准装置有两个重要的优点。
1.由于电缆和电缆绝缘器中存在可变的电路阻抗或谐振，校准夹具用于确定注入探头的正向功率，以在被测系统中产生规定的电流。
2.该夹具可用于测量注射探头的插入损耗。

配套探头：F-120-9A

其它相关产品：

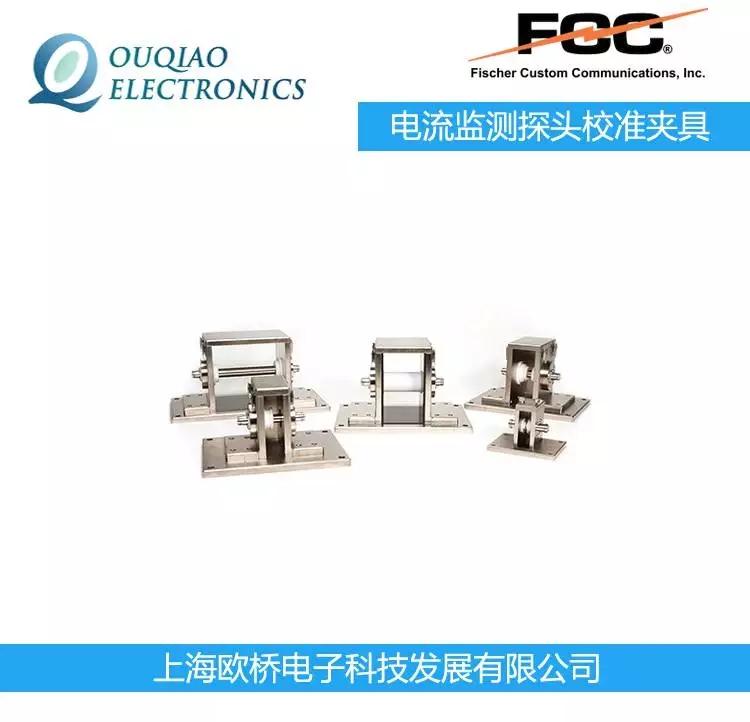

FCC电流监测探头校准装置

1 FCC-BCICF-1 电流注入钳校准装置，10kHz-400MHz，用于F-120-1, F-120-2, F-120-3, F-120-3B, F-120-4, 4A, F-120-6, 6A, F-120-9, F-130, F-130A, F-130-1校准
2 FCC-BCICF-2 电流注入钳校准装置，10kHz-1GHz，用于F-140, F-140A校准
3 FCC-BCICF-2-1
4 FCC-BCICF-3 电流注入钳校准装置，频率：10Khz-400Mhz，适用型号：F-120-5, F-120-7A, F-130-3 ，长*宽*高（250mm*177mm*175mm），重量：2.5kg，电压驻波比：<2:1

1 f-201-DCN-1-12mm 频率：30-1000Mhz ，插入损耗：>15dB，孔径：12mm，长*宽*高（306*51*51）
2 f-201-DCN-1-18mm 频率：30-1000Mhz ，插入损耗：>15dB，孔径：18mm，长*宽*高（319*74*54）
3 f-201-DCN-1-25mm 频率：30-1000Mhz ，插入损耗：>15dB，孔径：25mm，长*宽*高（371*74*76）
4 f-201-DCN-4-18mm 频率：30-1000Mhz ，插入损耗：>15dB，孔径：18mm，长*宽*高（319*298*54）
5 f-201-DCN-5-6mm 频率：30-1000Mhz ，插入损耗：>15dB，孔径：6mm，长*宽*高（319*112*54）
6 f-201-DCN-23mm 频率：见图，插入损耗：见图表，孔径：23mm，长*宽*高（610*75*135）
7 f-201-DCN-32mm 频率：见图，插入损耗：见图表，孔径：32mm，长*宽*高（610*105*190）

序号产品说明
1 FCC-801-150-50-BCI-1000
2 F-CVP-1 电容非接触电压探头
3 F-203I-A-CF3-23mm-150
4 F-203I-A-CF3-32mm-150
5 F-120615-1006-2(Fixture for F-120615-1006-1 )
6. FCC电磁注入钳
7. DCN去耦网络
