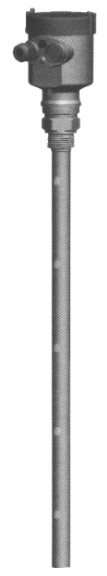

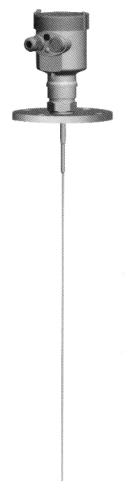

智能导波雷达物位计
ULS31 ULS32 ULS33 ULS34 ULS35 ULS36
一、ULS导波雷达物位计测量原理
导波雷达（上海自动化仪表五厂）发出的高频徽波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。
二、ULS导波雷达物位计特点
由于采用了先进的微处理器和独特的EchoDiscovery回波处理技术，超声波物位计可以应用于各种复杂工况。
多种过程连接方式及探测组件的型式，使得ULS3X系列导波雷达物位计适于各种复杂工况及应用场合。如：高温、高压及小介电常数介质等。
采用脉冲工作方式，导波雷达物位计发射功率极低，可安装于各种金属、非金属容器内，对人体及环境均无伤害。
三、ULS导波雷达物位计仪表概况
|
|
ULS31 |
ULS32 |
|
|
|
|
|
应用 |
液体及固体测量，复杂过程条件 |
强腐蚀性液体介质 |
|
最大量程 |
缆：30m/棒：6m |
6m |
|
测量精度 |
±10mm |
±10mm |
|
过程连接 |
GI 1/2A、G2A、1 1/2NPT |
PTFE法兰 |
|
探测组件材料 |
不锈钢316L/PTFE |
PTFE |
|
钢缆/棒直径 |
Ф4mm、Ф6mm/Ф10mm |
Ф10mm |
|
过程温度 |
-40…+150℃ |
-40…+150℃ |
|
过程压力 |
-1.0…40bar- |
-1.0…16bar- |
|
信号偷出 |
两线制/四线制4…20mA/HART |
两线制/四线制4…20mA/HART |
|
|
ULS33 |
ULS34 |
|
|
|
|
|
应用 |
液体测量特别是小介电常数液体，复杂过程条件 |
液体测量，高温高压工况，复杂过程条件 |
|
最大量程 |
6m |
缆：30m/棒：6m |
|
测量精度 |
±10mm |
±10mm |
|
过程连接 |
GI 1/2A、G2A |
GI 1/2A、G2A、1 1/2NPT |
|
探测组件材料 |
不锈钢316L/PTFE |
不锈钢316L/陶瓷 |
|
钢缆/棒直径 |
Ф28mm |
Ф4mm、Ф6mm/Ф10mm |
|
过程温度 |
-40…+150℃ |
-40…+200℃ |
|
过程压力 |
-1.0…40bar- |
-1.0…40bar- |
|
信号偷出 |
两线制/四线制4…20mA/HART |
两线制/四线制4…20mA/HART |
|
|
ULS35 |
ULS36 |
|
|
|
|
|
应用 |
液体测量，高温高压工况，复杂过程条件 |
小介电常数液体及固体测量，复杂过程条件 |
|
最大量程 |
缆：30m/棒：6m |
缆：30m/棒：6m |
|
测量精度 |
±10mm |
±10mm |
|
过程连接 |
GI 1/2A、G2A、1 1/2NPT |
GI 1/2A、G2A、1 1/2NPT |
|
探测组件材料 |
不锈钢316L/陶瓷 |
不锈钢316L/PTFE |
|
钢缆/棒直径 |
Ф4mm、Ф6mm/Ф10mm |
Ф4mm、Ф8mm |
|
过程温度 |
-200…+400℃ |
-40…+150℃ |
|
过程压力 |
真空…400bar- |
-1.0…40bar- |
|
信号偷出 |
两线制/四线制4…20mA/HART |
两线制/四线制4…20mA/HART |
