UQZ系列浮球液位计

一、UQZ浮球液位计概述

UQZ系列浮球液位计是用于直接指示各种敞开式或承压容器内液位高度的指针式仪表，该仪表与工业设备上常用的玻璃液位计相比较，他不怕破裂，示值更为清晰，尤其适用于对玻璃管壁有粘滞作用的油污类液体介质或有毒有害的介质的直接指示。

仪表属于纯机械结构，故在易燃易爆场所工作时，具有本质安全性。

UQZ-1系列浮球液位计为顶装式仪表，可以用于地下水池或油库等容器的液位指示。

UQZ-2系列浮球液位计具有较强的抗震能力，亦可用于移动的装置，如槽车等安装使用，该仪表的各项指标均符合一九一八年二月原国家劳动总局颁发的（液化石油气槽车安全管理规定）中有关液位计的要求。

UQZ-2系列型仪表不适应于对黄铜、铝、不锈钢等材质有较强腐蚀性作用的介质。

二、UQZ浮球液位计主要技术指标

UQZ-1型：2%

UQZ-2型：2.5%

UQZ-01L型：2%

环境温度：1型：-20-55℃，2型-40-55℃，01L型-40-55℃

介质温度：≤120℃。

安装形式：UQZ-1型：顶装式，法兰连接（法兰用户自制，本厂提供法兰密封圈、安装接头、接头密封圈）。

UQZ-2型：侧装式，法兰连接。

UQZ-01L型：顶装式，ZG3/4”螺纹。

三、UQZ浮球液位计型号规格

型号		介质密度（g/cm3）	量程（m）	测量方式	介质压力（MPA）	浮球直径（mm）	安装法兰	适用范围
UQZ-1-000		≥0.7	1，1.5,2,2.5	满度	＜1.6	￠126	1，当仪器仪表用于非承压容器时，用户利用制造厂提供的安装接头自制非标准法兰 2，仪表用于承压容器时，用户按图纸自制法兰	液体石油气等轻介质···
UQZ-1-001		≥0.4	1，1.5,2,2.5			￠200
UQZ-1-010		≥0.7	1，1.5,2,2.5	空度		￠126
UQZ-1-011		≥0.4	1，1.5,2,2.5			￠200
UQZ-2-000		≥0.45	1，1.5,2,0.5，2.5	满度	＜1.8	￠90	PG25，DG100光面平焊松套法兰（JB83-1988）
UQZ-2-001		≥0.7	1，1.5,2,0.5，2.5		＜1.8	￠90		一般液体介质
UQZ-2-002			1，1.5,2,0.5，2.5	满度			PG25，DG100凸面平焊松套法兰（JB83-1988）	液氨等腐蚀性介质
UQZ-2-01L	001	≥0.4	2.2		＜2	￠200	ZG3/4:”椎管阳螺纹	液化石油气专用
	X		特殊规格

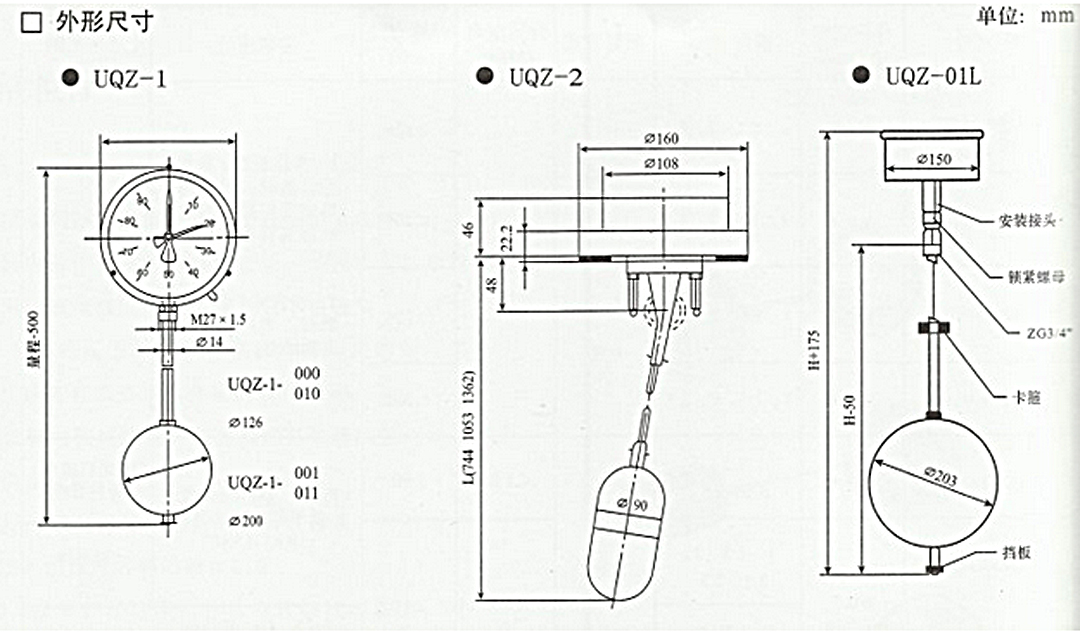

四、UQZ浮球液位计尺寸及安装

五、UQZ浮球液位计安装使用注意事项

UQZ-1 , UQZ-2 , UQZ-01L 浮球液位计应安装在其浮球上下运动时不受妨碍的位置上。

被测介质不应含有铁磁性杂质。

为了防止运输时UQZ-1 , UQZ-01L型仪 表的浮球在密封管上高速滑落或撞击，引起测 量带脱出，故仪表在出厂前，用卡箍将浮球固 定在密封管底部，磁钢在密封管顶部。用户在 安装使用前应先拆去卡箍，将浮球上升至密封 管顶部。然后轻缓地将浮球下移，指针作相应 的转动。

UQZ-1型仪表的面板指示形式类似手表 指示形式。长指针刻度为厘米，指针与刻度 为均为黑色，短指针刻度为米，指针与刻度 均为红色。满度测量时指示数字为顺时针方 向排列，空度测量时指针数字为逆时针方向 排列。

UQZ-2型仪表出厂时附有安装法兰A， 用户应配管道法兰B，用户亦可直接用具有 相应密封面的凸缘代替图面中接管式连接。

UQZ-0 1L型仪表的面板指示形式为百 分数。

UQZ-2型仪表的安装位置一般选择在量 程之半，如图所示。

五、UQZ浮球液位计安装使用注意事项

仪表成套性：

UQZ-1浮球液位计： UQZ-1仪表1只

法兰密封圈1只

安装接头1只

接头密封圈1只

UQZ-2浮球液位计： UQZ-2仪表1只

法兰密封圈1只

安装法兰A1只

UQZ-01L浮球液位计： UQZ-01L仪表1只

六、UQZ浮球液位计定货须知

产品型号、名称

被测介质密度（g/cm3)

测量方式

工作压力（MPa)

安装形式
