交流电流表,电压表
交流电流表,电压表
产品价格：￥0（人民币）
  • 规格：
  • 发货地：
  • 品牌：
  • 最小起订量：1只
    • 立即询价 进入商铺
    上海自动化仪表有限公司商城
    诚信商家
    会员级别：钻石会员
    认证类型：企业认证
    企业证件：通过认证
    认证信息：上海自动化仪表有限公司

    商铺名称：上海自动化仪表有限公司商城

    联系人：费经理（先生）

    联系手机：

    固定电话：

    企业邮箱：shziyigf@163.com

    联系地址：广中西路191号

    邮编：200072

    联系我时，请说是在口碑仪器网上看到的，谢谢！

    商品详情

      特性：

      精度：1.5级
      环境温度范围：-25℃- +55℃
      外壳防护：按IP42/52
      耐振动：0.7g
      前面板尺寸：96x96mm,72x72mm,144x144mm,48x48mm三种
      仪表偏转角：90° 240°
      仪表标度尺：白色底黑色刻度如需设定值可划红线。
      仪表安装：用二个对角支架固定




      产品分类：

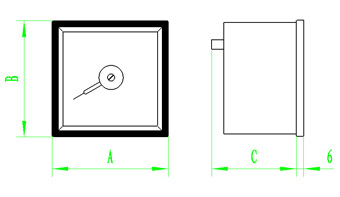

      产品型号 展开角 外型尺寸(A×B×C) 开孔尺寸(mm) 重量(kg) 备注
      Q144-RZC 240° 144×144×80 138+0.5×138+0.5 1.25
      Q96-RZC 96×96×80 92+0.5×92+0.5 0.5
      Q72-RZC 72×72×80 68+0.5×68+0.5 0.4
      Q144-RZC-G 144×144×80 138+0.5×138+0.5 1.25 带背光
      Q96-RZC-G 96×96×80 92+0.5×92+0.5 0.5
      Q72-RZC-G 72×72×80 68+0.5×68+0.5 0.4
      Q144-RZCA 144×144×80 138+0.5×138+0.5 1.25 带报警
      Q96-RZCA 96×96×80 92+0.5×92+0.5 0.5
      Q72-RZCA 72×72×80 68+0.5×68+0.5 0.4
      Q144-RZCO 144×144×80 138+0.5×138+0.5 1.25 带4~20mA输出
      Q96-RZCO 96×96×80 92+0.5×92+0.5 0.5
      Q72-RZCO 72×72×80 68+0.5×68+0.5 0.4
      Q144-RBC 90° 144×144×80 138+0.5×138+0.5 1.25
      Q96-RBC 96×96×80 92+0.5×92+0.5 0.4
      Q72-RBC 72×72×80 68+0.5×68+0.5 0.35
      Q48-RBC 48×48×56 44+0.5×44+0.5 0.15
      Q96D-RBC 96×96×80 92+0.5×92+0.5 0.7 双路交流表
      Q144-RBC-G 144×144×80 138+0.5×138+0.5 1.25 带背光
      Q96-RBC-G 96×96×80 92+0.5×92+0.5 0.4
      Q72-RBC-G 72×72×80 68+0.5×68+0.5 0.35
      Q96D-RBC-G 96×96×80 92+0.5×92+0.5 0.8 双路交流表   带背光
      Q144-RBCA 144×144×80 138+0.5×138+0.5 1.25 带报警
      Q96-RBCA 96×96×80 92+0.5×92+0.5 0.4
      Q72-RBCA 72×72×80 68+0.5×68+0.5 0.35
      Q144-RBCO 144×144×80 138+0.5×138+0.5 1.25 带4~20mA输出
      Q96-RBCO 96×96×80 92+0.5×92+0.5 0.4
      Q72-RBCO 72×72×80 68+0.5×68+0.5 0.35
      Q96H-RBC-G 槽型 96×48×130 92+0.5×44+0.5 0.35


      测量范围：见下表

      V 经电压互感器PT接入次级电压100V 经电流互感器PT接入次级电流5A
      0-50 V KV A A KA
      0-75 0-450 (380/100V) 0-3(3K/100V) 0-0.5 0-10 0-1
      0-100 0-3.6(3K/100) 0-1 0-20 0-1.5
      0-150 0-7.2(3K/100) 0-2 0-30 0-2
      0-250 或（6K/100V） 0-3 0-50 0-3
      0-300 0-12(6K/100) 0-5 0-75 0-4
      0-450 或（10K/100V） 0-100 0-5
      0-500 0-18(15K/100) 0-150 0-6
      0-600 0-42(35K/100) 0-200 0-7.5
      0-300 0-10
      0-400
      0-600
      0-750
      0-800


      接线图
