耐震电接点压力表具有抗介质脉动和冲击载荷，耐环境振动等优异特性。仪表设有二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

耐震电接点压力表适用测量对铜和铜合金无腐蚀性的气体，液体或蒸气等压力。压力表设有二位开关型接点装置，在压力达到设定值时发出信号或通断控制电路，供作业系统自动控制或发讯用。其抗振结构可有效抑制指针的抖动、冲击，保护接点，使仪表指示清晰，电信号切换可靠，工作稳定。广泛应用于机械、化工、石油、冶金、电力等工业生产过程。

耐震电接点压力表表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。电接点压力表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，追使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。耐震电接点压力表外壳为气密型结构，在外壳内填充阻尼液。具有抗介质脉动和冲击载荷，耐环境振动等优异特性。

1）表盘直径（mm）：￠100；￠150

2）精度等级（%）：1.6;2.5

3)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4

4）接点电参数：

a）工作电压（MAX）：380VAC;220VDC

b）最大工作电流：1A

C）持续电流：0.6A

d）最大功率 （无感负载）：20VA

5)参比工作条件

a)使用工作温度：-25℃~55℃;

b)抗工作环境振动:V·H·3级;

c)相对湿度不大于85%;

5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;

6）绝缘电阻：应不小于20MΩ(工作电压500V)。

7)执行标准：Q/320211 DGH05-2004;

8）防护等级:IP65

1）径向直接安装

2）轴向带前边安装

3）径向带前边安装

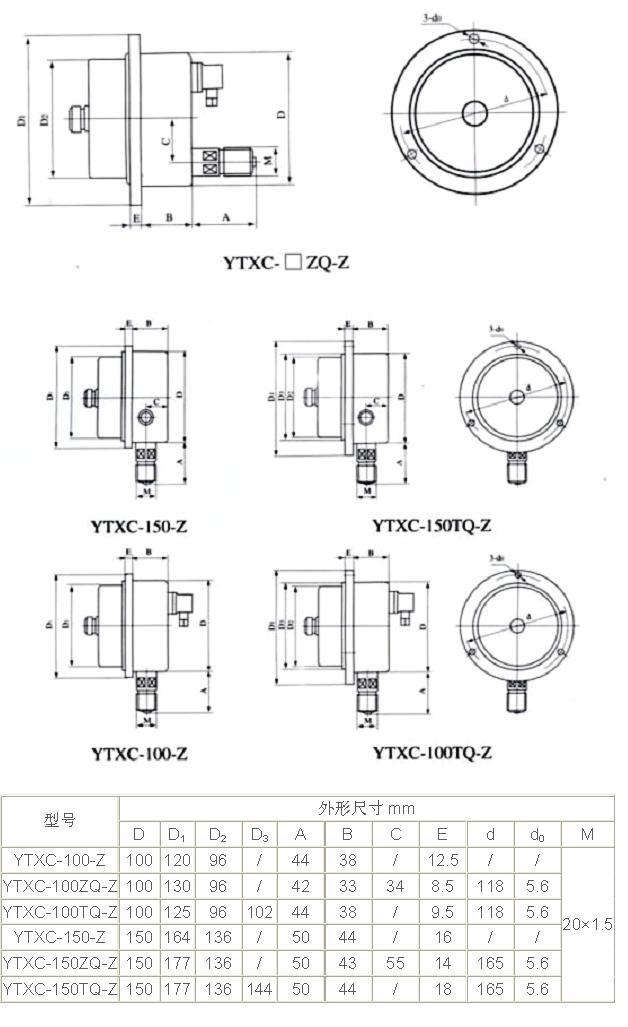

外形尺寸

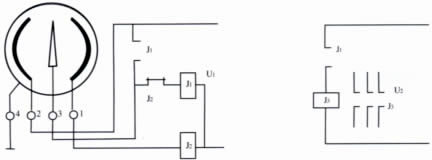

耐震电接点压力表接线示意图

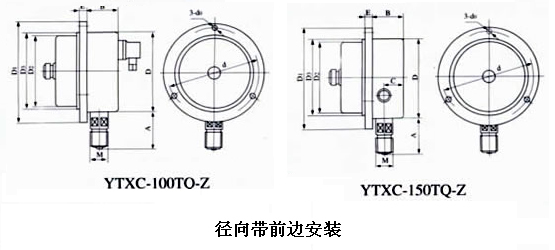

径向带前边安装

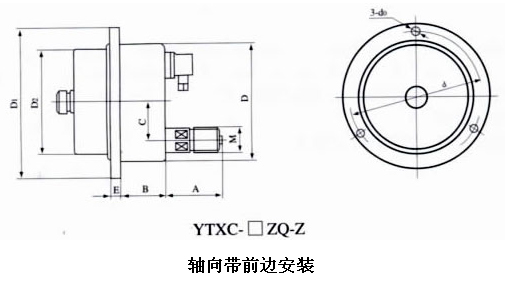

轴向带前边安装示意图

1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

2)检定周期一般不超过半年,测压部位介质波动大，使用频繁，准确度要求较高，以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。

3)工作环境应无腐蚀性气体。
