MASTECH华仪多功能电缆探测仪 电缆线路短路断路故障诊断仪

工作原理：

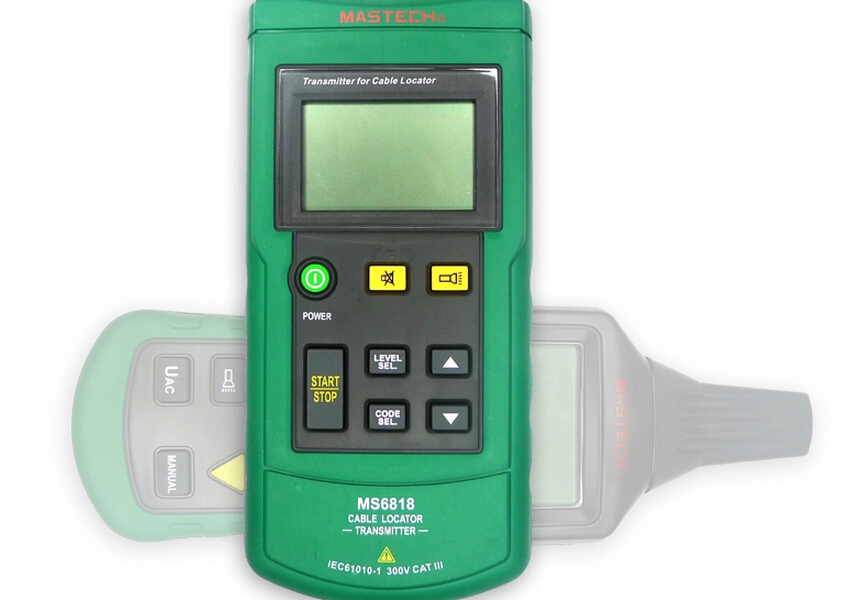

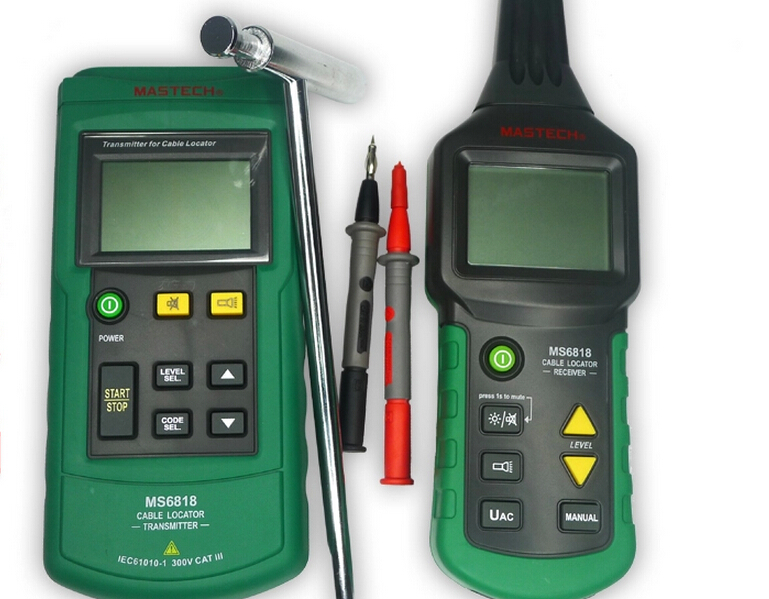

MS6818电缆探测仪包括一个发送器和一个接收器。发送器向相应的电缆提供一个经调制的交流电压，交流电压会在电缆周围产生一个电场；接收器安装有一个线圈，如果将接收器放在靠近相应的电导体的地方，通量线就会穿过线圈，并进入到接收器。这种现象也被称为穿透线圈。在线圈中会产生很小的电压，接收器的电子电路对此电压进行计算，并显示在显示屏上。MS6818的特殊之处在于发送的信号
是数字编码的。这就能够确保信号可以被接收器清晰地接收到，即可避免任何干扰场（例如电子式荧光灯
镇流器或变频器）引起的错误显示

MASTECH华仪多功能电缆探测仪 电缆线路短路断路故障诊断仪

应用领域：
该款仪表广泛应用于通讯电缆施工，电力电缆施工，建筑管道施工，通讯电缆以电力供电电路以及
电热线路的维护工作，是一线施工检修人员不可或缺的工具
·探测埋藏在墙壁及地下的电缆，电气线路，供水供气管道的铺设路径
·探测埋藏在墙壁及地下的电缆，电气线路中的断
路和短路故障
·寻找保险丝及其保险电路
·寻找被遮盖住的插座和分线盒
·寻找地板下的电热供暖线路中的断路和短路故障
功能及特点：
·发射机内嵌交直流电压表功能，可线性测量12-
400伏交直流电压
·发射机可显示所设置的发射功率等级，发射编码，
电池电量信息，测量到的外部电压值和种类，以
及外部高压警示符号，这些信号同样可以在接收
机上显示。
·发射机具有自检功能，接收机的灵敏度可以自动
或手动调节
·接收机具有自动扫频功能，并且发射机和接收机
都具有静音功能，方便在医院等需要安静测试的

MASTECH华仪多功能电缆探测仪 电缆线路短路断路故障诊断仪

技术指标

·电压测量量程 发送器:12V-400V(AC/DC)

·输出信号 发送器:125KHz

·电压 发送器:最高400V(AC/DC)

·电缆测量深度 接收器:0-2.5米(墙面/地下电缆)

·主电压测量 接收器:0-0.4米

环境指标

·工作环境 发送器:0~40℃;接收器:0~40℃

·储存温度 发送器:-20℃~60℃接收器:-20℃~60℃

·相对湿度(无冷凝) 发送器:最高80%;接收器:最高80%

·测量高度 发送器:最高2000米接收器:最高2000米
