WP-DJ型电极液位控制器由液位检测电极和控制器两部分组成，它与机泵结合可以实现水池或罐体进液、排液控制。

WP-DJ型电极液位控制器分一体型和分体型两种安装形式。一体型电极液位控制器是将控制器的电路板装入液位检测电极的接线盒内，组成一体结构；分体型是控制器与检测电极分开安装，控制器精巧紧凑，有控制箱内轨道安装和控制盘面板安装两种形式。针对不同的使用环境，液位检测电极又可分为塑料壳体和铝合金防爆壳体，与设备连接有尼龙连接件和不锈钢连接件两种，可根据实际工况选择。

根据工艺要求不同，液位检测电极又有一根电极、两根电极、三根电极和四根电极，以实现不同的功能。一根电极适合金属罐体液位报警和管路检漏报警等（罐体作为公用端）；两根电极则适合非金属罐体、水槽单点报警和非金属管路检漏报警；三根电极最常用，适合给排水和其它进液或排液控制，与机泵结合可以实现自动控制给排水；四根电极则是在进液或排液功能的基础上增加了上限报警或下限报警功能，防止水位超高溢流或过低空泵运行。

主要特点

◆控制器外形小巧紧凑，适合柜内轨道紧密安装

◆工业级电极，结构坚固耐用，长短自由组合

◆就地液位控制和报警

◆另一突出特点是可以检测调节阀的工作状态，有无泄露

主要技术参数

2 供电电压：24VDC

2 继电器输出容量：220V或24VDC/1A

2 环境温度：-20～70℃

2 环境湿度：≤85%RH

2 电极材质：304.不锈钢，特殊材质可选

2 接液温度：-40～250℃（304不锈钢）聚四氟外套

2 连接方式：G1 1/2″，M27×2螺纹连接，法兰连接

2 测量介质：导电率高于20μS/cm的液体，适合蒸馏水

2 功率：3W

WP-DJC分体电极式液位控制器与检测电极配套使用，利用液体的导电性能，可实现生产过程中的液位控制和报警。主要应用于医药、食品、化工、酿酒、污水处理、楼宇自控等行业的液位自动给排水控制。

WP-DJC分体式电极式液位控制器参数：

2 导轨安装  90（高度）*25（宽度）*113（厚度）mm

应用举例

1．三根电极：三根电极最常用，适合给排水和其他进液或排液控制，与机泵结合可以实现自动控制给排水

进液控制：  液位低于下限时，继电器吸合，黄色灯亮，水泵电机启动；

         液位高于上限时，继电器断开，黄色灯灭，水泵电机停止。

排液控制：  液位高于上限时，继电器吸合，黄色灯亮，水泵电机启动

         液位低于下限时，继电器断开，黄色灯灭，水泵电机停止。

注意：      进液、排液的功能切换是由控制器线路板上插针短路环实现，插针短路环相反

            功能相反。

2．四根电极：四根电极适合给排水和其他进液或排液控制，与机泵结合可以实现自动控制给排水.上限报警或下限报警功能，防止水位超高溢流或过低空泵运行。

。

进液控制：  液位低于下限时，继电器吸合，黄色灯亮，水泵电机启动；

         液位高于上限时，继电器断开，黄色灯灭，水泵电机停止。

排液控制：  液位高于上限时，继电器吸合，黄色灯亮，水泵电机启动

         液位低于下限时，继电器断开，黄色灯灭，水泵电机停止。

报警功能：  红色灯亮。

注意：      进液、排液的功能切换是由控制器线路板上插针短路环实现，插针短路环相反

            功能相反。

                      进液控制带报警功能外型图                               排液控制带报警功能外型图

功能说明：在进液或排液控制的基础上，单独增加了一个继电器，提供上限报警功能。

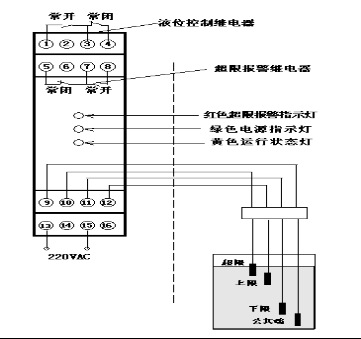

         接线图如下：

WP-DJB一体式电极式液位控制器与检测电极配套使用，利用液体的导电性能，可实现生产过程中的液位控制和报警。主要应用于医药、食品、化工、酿酒、污水处理、楼宇自控等行业的液位自动给排水控制。

WP-DJB一体式电极式液位控制器接线图见下面：

一体式铝合金壳体三根电极DC24V没有报警接线示意图

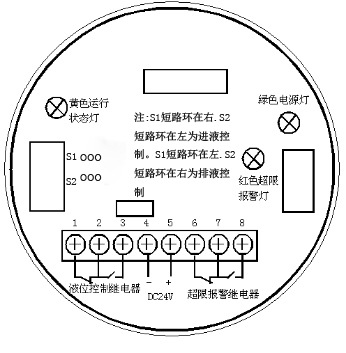

 一体式铝合金壳体四根电极DC24V有报警接线示意图
