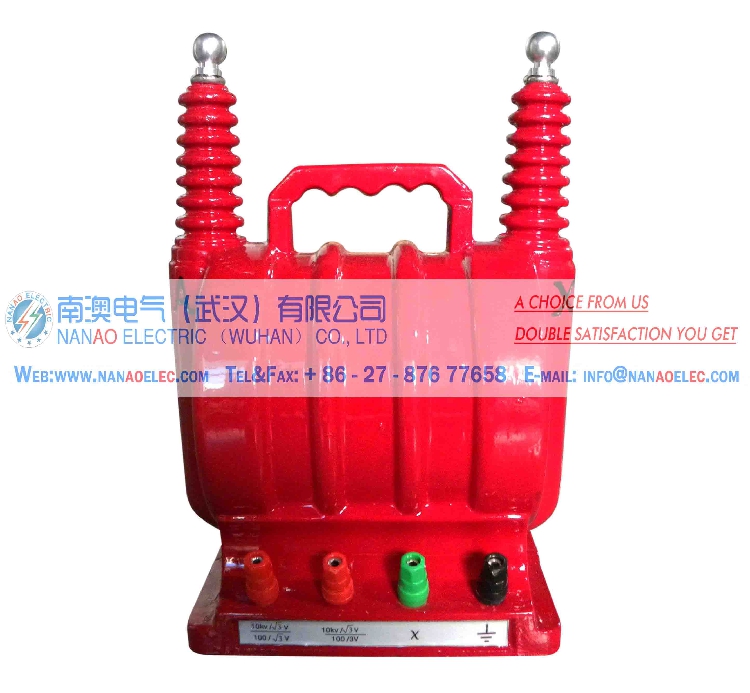

NAHJ Standard Voltage Transformer 南澳电气NAHJ系列精密标准电压互感器

南澳电气NAHJ系列精密标准电压互感器主要特点：

该精密电压互感器是高准确度的电压互感器，铁芯采用高导磁率R型闭合铁芯，线圈采用层绕分级绝缘结构，绝缘可靠、密封良好、性能稳定、准确度高，可实现校验110kV，0.05级以下的电压互感器。

二．南澳电气NAHJ系列精密标准电压互感器技术指标：

（1）量程范围：6kV-10kV、35kV、110kV

（2）精度等级：0.01级及以下

（3）电压误差：±0.04%

（4）相位误差：±1%

（5）要求设备产生热量小，无噪音；铁心内没有切割，无气隙

（6）要求漏磁小，无需采取防范措施来防止影响漏磁

南澳电气NAHJ系列精密标准电压互感器额定电压比 ：

6/ kV/100/ V 、6/ kV/100V

10/ kV/100/ V 、10/ kV/100V

35/ kV/100/ V 、35/ kV/100V

110/ kV/100/ V 、110/ kV/100V

南澳电气NAHJ系列精密标准电压互感器功率因数：CosФ=1.0

南澳电气NAHJ系列精密标准电压互感器绝缘方式：SF6

额定气压：0.30MPa（20℃）

补气压力：0.20MPa（20℃）

Main Features

PT of 110/√3 kV, 0.01 class which has high voltage class and high accuracy, this can be used to calibrate the PT 110kV/100V below class 0.05. It can calibrate PT from 20% to 120% of rated voltage. And can be burdened with 0.25VA secondary load when the secondary voltage is 100V.

Technical Data

1. Rated voltage ratio: 110/√3 kV /100V（0.1））；110/√3kV/100/√3V（0.05）

2. Rated secondary capacity: 0-0.25VA  CosФ=1.0

3. Accuracy class: Class 0.05

4. Testing voltage: primary winding is 1.2 /1 min voltage withstand . Secondary winding is above earth and 2kV/1min power frequency withstand.

5. Rated frequency:50Hz

6. Maximum working voltage: 76.2kV

7. Inflatable, with SF6, single phase and semi insulating.

南澳电气NAHJ系列精密标准电压互感器编号：055086
