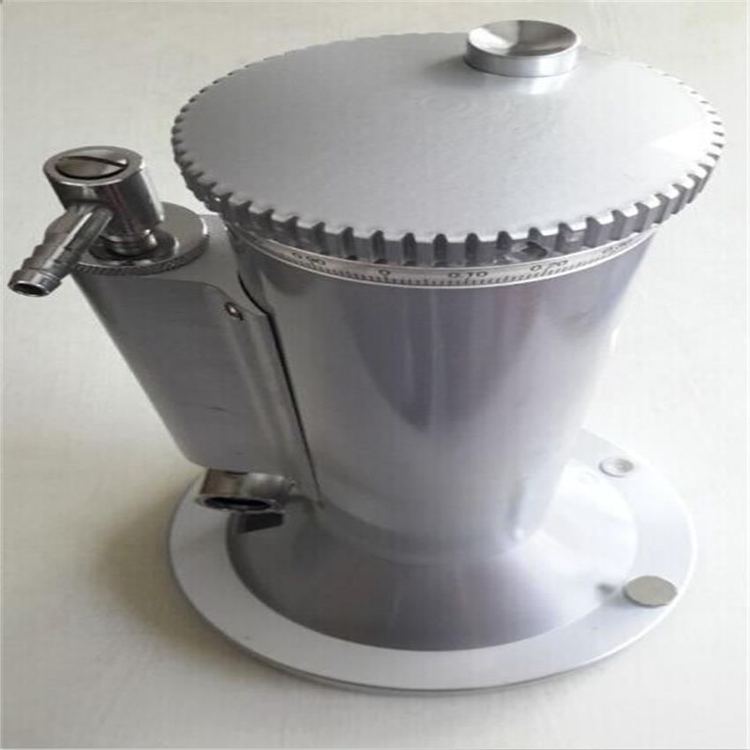

补偿式差压计YJB-1500二等补偿式压差计
一、用途
补偿微压计用于测量非腐蚀性气体，压力范围小于1500Pa的正压、负压、及差压的测量，也可用来校准其它压力计。
二、结构简述
补偿微压计由微调部份,水准观测部分,反光镜部分及外壳部分组成.

1.微调部分—由刻有200等分的微调盘,固定在长螺杆上,长螺杆动，水匣作上升或下降运动，在水匣静压可接嘴上装有示度准块，示度准块在度板及字板中间移动来指示出水匣的位移高度。
2．水准观测部分—在观测筒内装有水准头，以观测由动压管受压力后观测筒内液面的变化。
3．反光镜部分由一个反光镜固定在镜壳上，反光镜面反射观测筒内的水准头与液面的接触情况，使水准头尖与其倒影的影尖相接表示微压计读数调整“基点”
4．外壳部分—由壳体及横担支持长螺杆，在壳体上装有水准泡及调节螺钉，以调节微压计的螺杆及动压管的垂直。

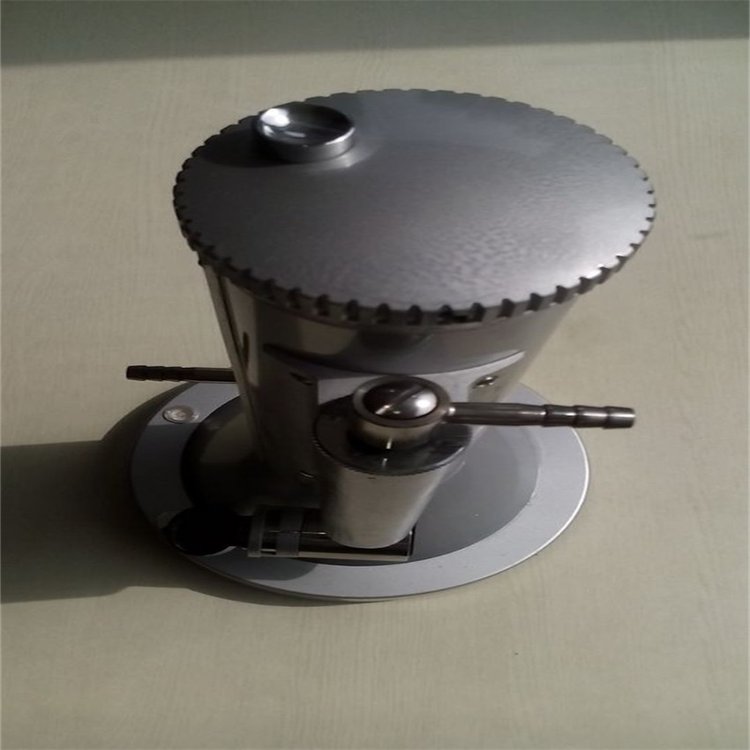

补偿式差压计YJB-1500二等补偿式压差计

四、调整与使用:

1．调整：

（1）微压计从内包装箱中取出后，安放在平整的工作台上，取出塑料套，然后调整调节螺钉，使仪器处在水平（观察水准器泡的气泡在黑圆圈中间）

（2）将微调盘与示度块均调到为“0”点后，往动压孔内直接灌入蒸馏水，从反光镜上观察水准头与液面近似相接，停止加水，然后缓慢调拨微调盘，使上升下降数次，以便排除连接管内的空气，经上述过程后，再调动动压管调节螺母，使完全达到液面与针尖相切要求（经3~5分钟后能稳定不变）。

2．使用：

（1）如用作标准传递时，应按国家计量机构规定的检验规程进行。

（2）如用为工作仪器时则：

a．测压力应将压力接嘴与微压计动压接嘴用橡皮导管连接（保证气密良好）拨动微调盘，使观察简反光镜面上的水准头影与倒影影尖相接，此时在度板上读出数值并在微调盘上读取数值，二数之和即为仪器示值读数mm，则被测压力值由下式确定：



P＝h`g`ρ（1﹣ρ′/ ρ）·10ˉ3

P—被测压力（Pa）

h—仪器示值读数（mm）

ρ—检定温度下水的密度（Kg/m3）

ρ′使用环境温度下空气密度（Kg/m3）

g–使用地点重力加速度（m/s2）

b．测负压力时将负压力接嘴与微压计静压接嘴用橡皮导管连接，按上项同样方法读取示值并计算，即为被测的负压力。

C．测压力差值应将被测的正、负压接嘴与微压计相应接嘴用橡皮导管联结，按a项同样方法读取示值差并进行计算，即得被测压力差。

高精度补偿式差压计YJB-1500一等补偿式压差计带证书
五．维护及注意事项：

一、维护：

（1）微压计要经常保持清洁，并应细心加经爱护，经使用完毕后应整理清洁，将塑料套盖好，以灰尘进入液面影响液面与针尖的相切点模糊，造成读数误差。

（2）在清除镜面灰尘时，应使用不损伤镜面的细软绒布揩拭。

二、注意事项：

（1）本仪器做密封性检查时，切不可超过测量上限的压力，否则会发生仪器卡紧情况。

（2）在旋转微调盘已快到顶部或底部时，不应再用力旋转，否则要造成仪器的卡轧现象，影响仪器精度。

（3）在使用时不应有任何震动现象，虽是轻微震动，也能使液面产生波动，影响示值读数。

（4）在正常使用情况下，不允许旋动各连接部份紧固螺钉。防止发生漏气现象。

（5）微压计在不经常使用时，应将蒸馏水放出，并揩拭清洁，罩上塑料套。放入保护木箱中贮放，但贮放室要求室温在-10℃~＋40℃，相对湿度不超过80﹪，室内空气中不得有腐蚀性挥发物存在。

六、成套型

1．补偿微压计 1台

2．仪器木箱 1只

3．使用说明书 1份

4．合格证、保修卡 1份
