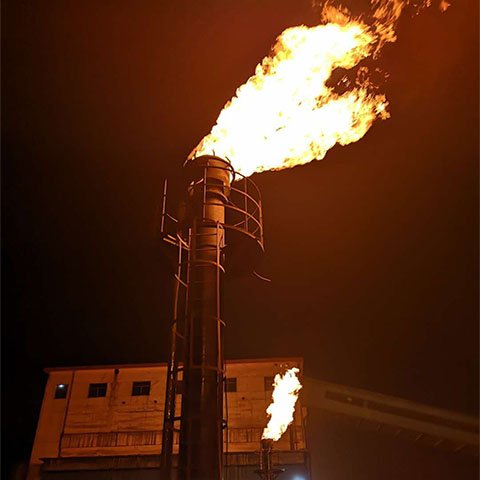

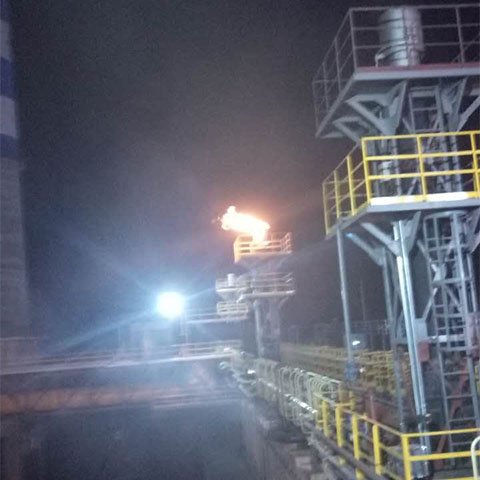

焦炉煤气放散点火装置主要由燃烧器，西门子PLC控制柜，UPS电源系统，火焰检验装置，电动阀组等等。焦炉煤气放散点火装置具有点火能量大，使用寿命长，维护简单，无结焦等等诸多特点，可以直接点燃放散荒煤气，能够长期在高温高湿大量灰尘的环境下工作。

焦炉煤气放散点火装置的燃烧器采用高温不锈钢，并进行渗氮处理工艺，而且火焰检测装置的保护管使用高温不锈钢，增长设备使用寿命。焦炉煤气放散点火装置的点火嘴在高温、高压、潮湿、高腐蚀环境下正常工作，将点火嘴布置在主火炬的火焰区中，能全天侯的完成点火任务。

焦炉放散点火装置如何运行

由集气管煤气压力信号（4~20mA模拟量）送到控制柜中的PLC可编程控制器（西门子PLC产品），当集气管煤气压力达到上限时（可设定调整），控制柜发出声光报警信号，持续5秒钟时间后如果压力继续上升达到上上限时，“压力上上限指示灯”亮，同时电笛发出声响，控制装置将进入点火状态。

焦炉点火装置先自动打开放散阀门30，同时点火器开始点火；15s后点火器停止点火，放散荒煤气通过燃烧器直接点燃，火焰检测器检测到火焰表示“点火成功”（如果点火没有成功，在自动状态下点火器将进行第二次点火）。

同时消烟蒸汽电动阀门打开；15s后打开放散阀60，再持续15s钟后打开放散阀门90，持续放散；如果集气管煤气压力持续上升时则打开第二根放散管（点火程序同理），当荒煤气压力下降时，PLC控制柜检测到压力下限值时，控制装置将自动关闭放散煤气阀和关闭拢火蒸汽电动阀，打开灭火蒸汽电动阀30s后将自动关闭，点火放散过程结束。
