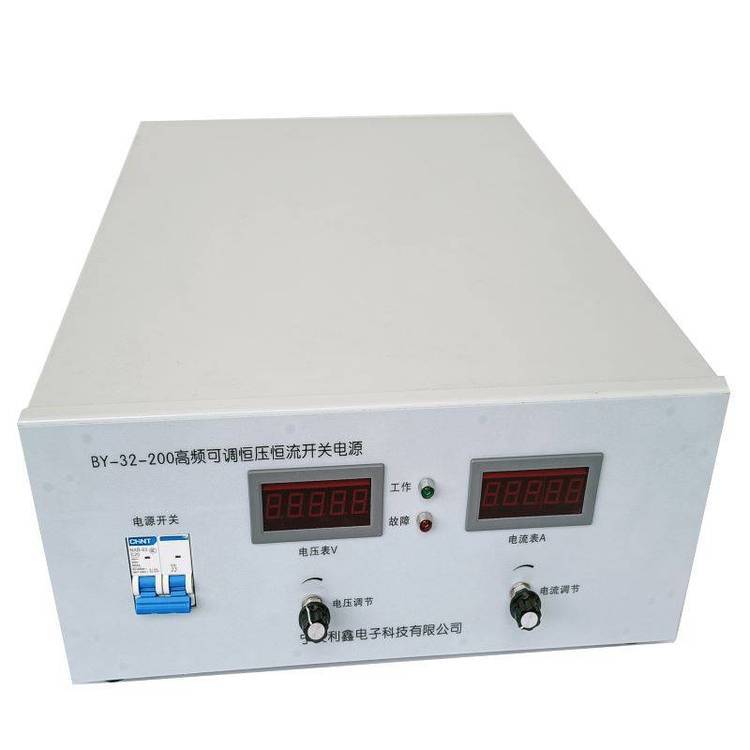

宁波利鑫电子科技有限BY-32-100,BY-32-200，BY-32-300系列可调高频开关电源

一．?高频开关电源特点

本产品采用进口元器件和国际的全桥逆变换流技术加工而成，电压、电流线性调节，输出非常稳定，可以长期短路大电流工作使整机的，质量更加可靠。

1.【过流保护】当电源工作过程中发生过流现象时，系统能有效保护设备安全。

2.【体积小、重量轻】体积与重量为可控硅整流器的1/5-1/10，体积和重量只有线性电源的20-30。便于您规划、扩建、移动、维护和安装。

3.【节能效果】开关电源由于采用了高频变压器，、发热小，转换效率大大提高，正常情况下较可控硅设备提10以上，负载率达70以下时较可控硅设备提30以上。

4.【输出稳定性高】系统反应速度快（微秒级），对于网电及负载变化具有的适应性，输出精度可优于1。开关电源的工作、所以控制精度高，有利于提高产品质量。

5.【输出波形易于调制】工作频率高，其输出波形调整相对处理成本较低，可以较方便的按照用户工艺要求改变输出波形。这样对于工作现场提高工效，改善加工产品质量有较强作用。

6.【缺相保护】当电网故障造成设备缺相运行时，系统会自动关机。

7.【电压保护】允许电网变化范围为220V±10V ,380±10V，当电网超出允许范围是自动调节脉宽，保证设备正常运行。

8.【过热保护】当通风系统堵塞、通风系统内部故障、风机温度过高，电源自动停止工作，同事发出报警信号。

【操作简单，可远端控制】高频直流电源可带非线性负载，近控远控兼备。

9.稳压精度

源效应：≤0.1额定值（仅由于输入源电压变化±10时引起的输出电压变化率）；

时漂：≤0.3额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2额定值（仅由于输出电流从零至额定值变化时引起的输出电压变化率）。

10.稳流精度 ??

源效应：≤0.1额定值（仅由于输入源电压变化±10时引起的输出电压变化率）；

时漂：≤0.3额定值（仅由于电源连续工作时间大于8小时时引起的输出电压变化率）；

温漂：≤0.04额定值／℃（仅由于在电源使用环境温度范围内，由环境温度变化引起的输出电压变化率）；

负载效应：≤0.2额定值（仅由于输出电压从零至额定值变化时引起的输出电流变化率）。

二．概述及原理

全部采用进口芯片控制，电源采用纳米晶材料的主高频变压器，变压器绕线用耐压4000V的多股丝包线或麦拉线，增加绝缘强度，降低表面温度，提高“Q”值。以进口大功率绝缘栅双极型晶体管“IGBT”模块为主功率器件，次级输出定制大功率滤波电感，使输出电流更平直。选材，确保品质，生产制造的高频开关电源，有以往的普通电源不可比较的优越性。

本电路采用全桥逆变全波输出，PWM控制，闭环采样，软启动、过压、过流、过热保护，使电源得以稳定、可靠、安全地工作

三.技术参数

1.?输入电压（V）：单相220V±15

三相380V±15

2.?输入频率（Hz）：50Hz±10

3.?输出电流(A)：DC??0-100A,0-200A,0-300A 连续可调（根据电源实际电流标注）?

4.?输出电压(V)：DC??0-32V ?连续可调?

5.?输出波形：直流方波?

6.?稳流精度：?≤0.5??????

稳压精度：≤0.5???可恒压或恒流

7.纹波系数：稳压时≤1额定值 10mV;稳流时≤2额定值 10mA(计量范围： 80-额定输出时)

8.?整机效率：≥90

9.?工作因数：≥0.95

10.?环境湿度：〈90

11.?负载稳定度：〈1?

12.?冷却方式：风冷

13.?绝缘电阻:≥5MΩ

14.?耐压强度:1500V60S

15.?异常信号报警若有异常：红灯亮

16.输出电压、电流显示方式：LED数码管显示

17.输出电压、电流显示分辨率：0.01V；0.01A

18.特殊化控制系统设计，内部结构采用防酸、碱设计，延长使用寿命

19.功率选择 ?0-100A/32V,0-200A/32V,0-300A/32V 等

20.电源要求：可进行短路测试，电源自动切换恒流、恒压工作状态。机箱上不带商家信息

四．产品一年免费保修，终身维
