恒温恒湿试验箱也称恒温恒湿试验机、恒温恒湿实验箱、可程式湿热交变试验箱、恒温机或恒温恒湿箱，用于检测材料在各种环境下性能的设备及试验各种材料耐热、耐寒、耐干、耐湿性能。适合电子、电器、手机、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗、航天等制品检测质量之用。

本公司KQSN-4010恒温恒湿试验箱，温湿度范围：-40℃～150℃，30RH～95RH,内尺寸：400*500*500mm,外尺寸：950*750*1650mm，总功率：3.5KW。是高层办公测试的合作伙伴。

已与我们合作的用户：华为、华勤、小米、深圳酷派、上海龙旗、上海与通、上海高通、波导通讯 上海物理研究所、上海微创心律、上海航天、科技大学、北京大学、北京航空航天大学、北京航天、北京卫星制造厂、北京空间研究所等，欢迎您的选购。

制冷系列工艺

1.标准化整机制冷系统充氮保压24小时，确保制冷系统无泄漏。

2.铜管配管工艺及焊接标准化；依据标准走管布局，试验箱制冷系统。

3.进口意大利进口弯管机铜管整条折弯，大幅减少制冷系统运行阻力，提供制冷系统稳定压力运行。

管路的防震及支撑

1.本公司对制冷铜管路的支撑防震有严格要求，充分考虑到管路防震情况在制冷管道上增加圆弧弯并采用*固定夹装的方式，避免因圆形振动和温度变化引起的管道变形和泄漏，提高整个制冷系统的可靠性。

2.低温管路采用无氧铜管、充氮焊接（传统方式采用普通铜管，直接焊接方式，易使铜管内壁产生氧化物，造成制冷系统堵塞，使试验箱不降温或降温慢）。

3.本试验箱制冷系统中其他辅助件，如电磁阀、过滤器等我们也采用进口件；如采用意大利CASTEL的电磁阀、旁通阀、单向阀等，其它配件也均用国内器牌的制冷配件。

4.制冷压缩机机组底部设有凝结水接水盘，并排出箱外。

控制电路工艺

1.配电布局作业依据技术部发行的配电组装图安装电器部件 欧姆龙、施耐德、德国phoenix接线端子，线码清晰标识。

上海起帆电缆电线质量；控制线路较小0.75平方RV软铜电线，所有主要负载如马达压缩机均依据EC线槽布线安全电流标准陷径！ 压缩机机线盒线缆口用密封胶处理，防止结霜导致接线盒内端子短路。

所有端子固定螺丝均接标准固定扭力，确保紧固可靠，防止松动打火等隐患！

制冷系统技术

本公司均采用良好的温度平衡技术（单级自动复叠系统），通过两种不同制冷剂，不同蒸发温度，通过电磁阀改变制冷剂冷却的作用，从而实现单级自动复叠得取制冷理想的低温，真正实现单台压缩机制冷。

相对以前“-35℃以下制采用双级复叠制冷方式”即两级复叠制冷的方法，能耗非常大不说，两个压缩机噪声也大。而运用此技术可在较大限度上降低客户的运营和延长压缩机的寿命，可在设备寿命周期内节约一笔用电。

采用压缩机胶垫及弹簧减振措施；制冷系统管路采用增加R和弯头的方式避免因振动和温度的变化引起的铜管的变型，从而造成制冷系统管路破裂。

一、主要技术参数指标（该性能指标可在环境温度为 5~ 35℃测定）：

1温湿度控制范围： -40℃～ 150℃???30RH～98RH

2温度波动度： ≤±0.5℃

3温度均匀性： ≤2℃

4升温速度： 25℃～ 150℃ (平均1.0~2.0℃/min)

5降温速度： 25℃～-40℃ (平均0.7~1.0℃/min)

6尺寸：内尺寸：深×宽×高=400mm×500mm×500mm

7外尺寸：深×宽×高=950mm×750mm×1650mm

二、试验室壳体：

1整体填充保温棉（t=100mm）：

2外壳：不锈钢板（t=1.2）

3内胆：不锈钢钢板t 1.0mm

4绝热：玻璃纤维保温棉

5电缆孔：ф50一个

6材料：同壳体

2尺寸：W×H=700mm×700mm

3观察窗：有效视界：WXH=180mmX230mm

材料：导电膜加热防雾玻璃

4照明： 照明灯8W

三、空气调节装置：

1制冷：

1制冷方式：机械式单级压缩制冷

2压缩机：全封闭压缩机组（进口）

3冷媒：R404a

4蒸发器：高效散热片式蒸发器(铜管与铝质散热片构成)

5冷凝器：风冷冷凝器

2.1 加热器：镍铬金属丝加热器

2送风机：离心风机

1控制及采样部分：

1.温度传感器：Pt100

1.控制器：采用7寸触摸屏控制仪表。

1控制方式：平衡调温方式

显示方式：彩色LCD背光触摸屏中、英文显示，可以切换。

3设定、显示分辨率：温度0.01℃，时间1min

4温湿度校正：具有自我校正温湿度基准点功能.

5控制模式：程式、恒温、定值。

6设定范围：温度：-45～＋150℃

7支持网口控制、S485通讯协议、USB数据导出。

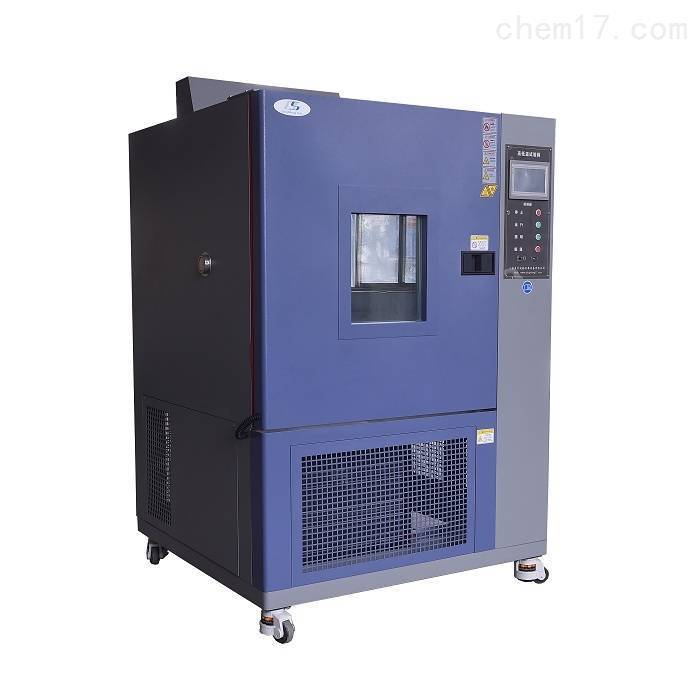

KQSN-4010恒温恒湿试验箱

2电气容量

2.1电源：AC220V 1相3线制 50Hz

2.2功率：3.5KW

2.3电流：12A

2.4空气开关容量：16A

?

?

?
