一、工频介电常数介质损耗测试仪概述

1-1电桥简介:

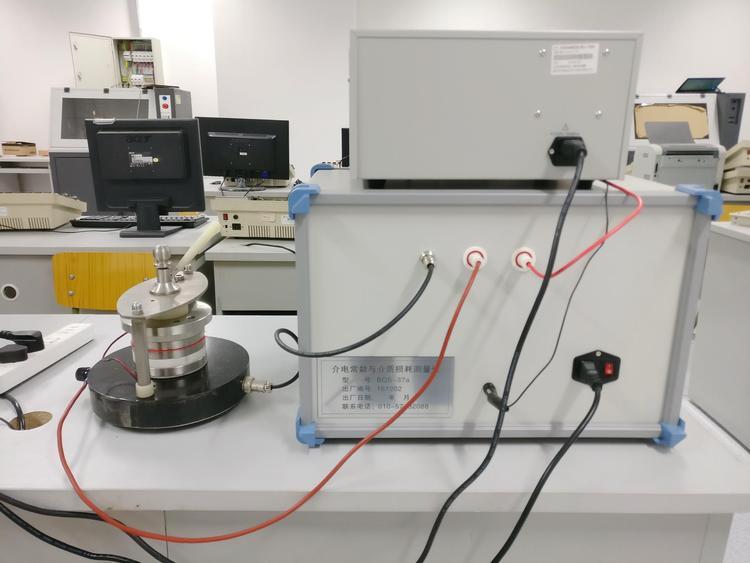

? ? ?BQS-37a(QS-37a)型高压电桥是本公司推出的新一代高压电桥，主要用于测量工业绝缘材料的介质损耗(tgδ)及介电常数（ε）。符合GB1409、GB5654及GB/T1693, ASTM D150-1998(2004) 固体电绝缘材料的交流损耗特性及介电常数的试验方法其采用了西林电桥的经典线路，内附0-2500的数显高压电源及100PF标准电容器，并可按用户要求扩装外接标准电容线路。

1-2电桥的特点；

?l桥体内附电位跟踪器及指零仪，外围接线及少。

l电桥采用接触电阻小，机械寿命长的十进开关，保证测量的稳定性

l仪器具有双屏蔽，能有效防止外部电磁场的干扰。

l仪器内部电阻及电容元件经特殊老化处理，使仪器技术性能稳定可靠。

l内附高压电源精度3

l内附标准电容损耗﹤0.00005，名义值100pF

二、 工频介电常数介质损耗测试仪技术指标

2-1测量范围及误差

本电桥的环境温度为20±5℃，相对湿度为30-80条件下，应满足下列表中的技术指示要求。

在Cn=100 pF? ? ? R4=3183.2（Ω）时

测量项目

测量范围

测量误差

电容量Cx

40pF—20000pF

±0.5? Cx±2pF

介损损耗tgδ

0-1

±1.5? tgδx±0.0001

在Cn=100 pF? ? R4=318.3（Ω）时

测量项目

测量范围

测量误差

电容量Cx

4pF—2000pF

±0.5? Cx±3pF

介损损耗tgδ

0-0.1

±1.5? tgδx±0.0001

?

2-2电桥测量灵敏度

? ? 电桥在使用过程中，灵敏度直接影响电桥平稳衡的分辨程度，为保证测量准确度，希望电桥灵敏度达到一定的水平。通常情况下电桥灵敏度与测量电压，标准电容量成正比。

? ? 在下面的计算公式中，用户可根据实际情况估算出电桥灵敏度水平，在这个水平上的电容与介质损耗因数的微小变化都能够反应出来。

? ? ?ΔC/C或Δtgδ=Ig/UωCn(1 Rg/R4 Cn/Cx)

式中: U 为测量电压? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 伏特? (V)

? ? ? ω为角频率2πf=314(50Hz)? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

? ? ?Cn标准电容器容量? ? ? ? ? ? ? ? ? ? ? ? ? 法拉(F)?

? ? ?Ig通用指零仪的电流5×10-10? ? ? ? ? ? ? ? ? 安培(A)??

? ? ?Rg平衡指零仪内阻约1500? ? ? ? ? ? ? ? ? ? 欧姆(Ω)

? ? ?R4桥臂R4阻值3183? ? ? ? ? ? ? ? ? ? ? ? ?欧姆(Ω)

? ? ?Cx被测试品电容值? ? ? ? ? ? ? ? ? ? ? ? ? ?法拉(pF)

2-3工作电压说明

在使用中，本电桥顶A，B对V点的电压不超过11V，R3桥臂各盘的电流不超过下列规定：

10×1kΩ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1max≤15mA

10×100Ω? ? ? ? ? ? ? ? ? ? ? ? ? ? 1max≤120mA

10×10Ω? ? ? ? ? ? ? ? ? ? ? ? ? ? ?l max≤150mA

用户在使用前应注意以上的问题。如不清楚，可根据实验电压及标准电容量，按以下公式来计算出大概的工作电流。

? ? ? ? ? ? ? ? ? ? I=ω V C??

2-4辅桥的技术特性：

不失真跟踪电压0～11V（有效值）

2-5指零装置的技术特性：

在50Hz时电压灵敏度不低于1×10-6V/格

? ? ? ? ? ? ? ? 电流灵敏度不低于2×10-9 A/格

二次谐波 减不小于25dB

三次谐波 减不小于50dB

三、 电桥工作原理

BQS-37a（QS-37a）型高压电桥采用典型的西林电桥线路。桥臂在基本量程时，与R4桥臂并联，测量数值为正损耗因数。结构采用了双层屏蔽。并通过辅桥的辅助平衡，消除寄生参数对电桥平衡的影响。辅桥由电位自动电位跟踪器与内层屏蔽（S）组成。自动跟踪器由电子元器件组成。它在桥顶B处取一输入电压，通过放大后，在内屏蔽（S）产生一个与B电位相等的电压。当电桥在平衡时，A,B,S三点电位必然相等，从而达到自动跟踪的目的。本电桥在平衡过程中，辅桥采用自动电位跟踪，在主桥平衡过程的同时，辅桥也自动跟踪始终处于平衡的状态，用户只要对主桥平衡进行操作就能得到可靠的所需数据。同时也有效的抑制了电压波动对平衡所带来的影响。在指零部分，采用了指针式电表指示，视觉直观，分辨清楚，克服了以往振动式检流计的缺点。
