加油站智能液位管理系统是对油罐、储罐内的液位、容量等数据进行***测量，并对加油站日常的进、销、存进行***管理的智能系统。

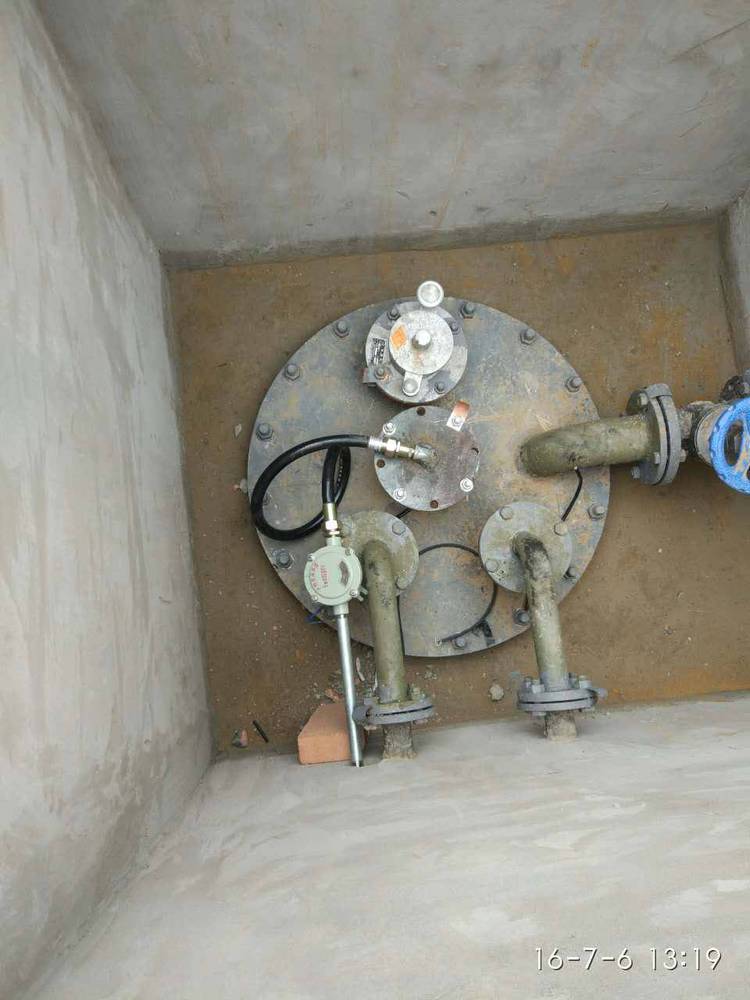

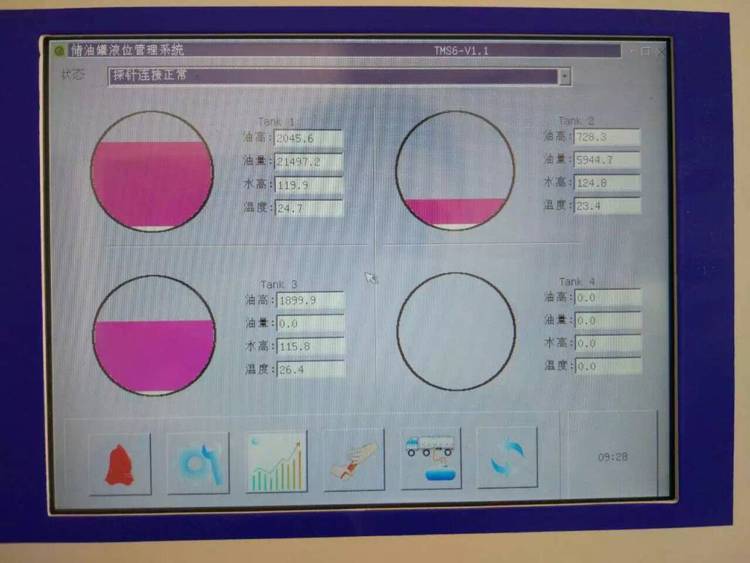

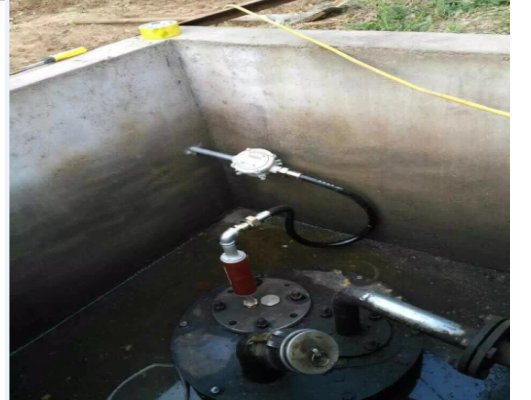

加油站智能液位管理系统由智能磁致伸缩探棒、智能监控仪、防爆数据显示屏和液位测量系统软件组成。探棒采用磁致伸缩技术，能***测量油罐内的油位、水位和实时温度；智能监控仪自动采集和处理探棒数据，通过科学的计算方法，为加油站提供完善的油品的进、销、存管理方案。智能监控仪具有打印功能，同时支持多种通讯方式，预留2个RS-232/485通讯口，3个USB口，1个TCP/IP网络接口。支持MODENM/、TCP/IP、GPRS、GSM等数据传输模式，***满足用户对加油站信息化管理的需求。该系统的电路均采用工业级设计，物料选择工业级或者***级产品且全部***原厂采购，确保了产品不间断工作的可靠运行，环境温度适应***，温差大，电压宽幅波动及雷击等电磁干扰较强的恶劣环境下能够正常工作。

1．产品概述

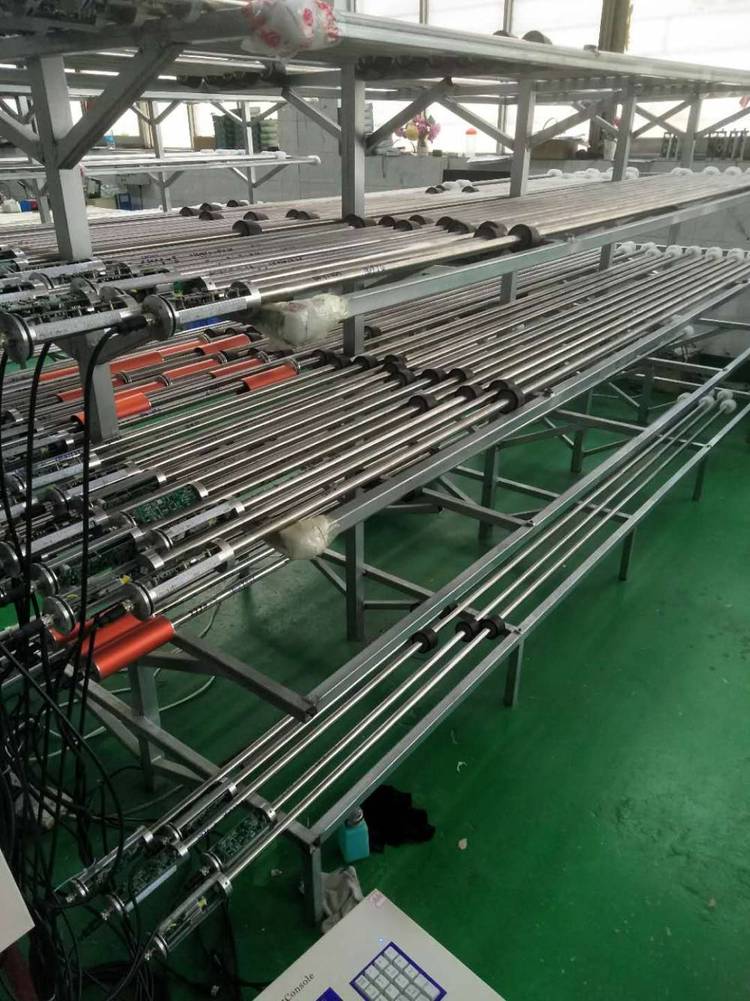

FRD-P210智能型磁致伸缩液位计采用磁致伸缩原理，是航天传感器技术结合引进美国的***材料和生加工工艺而成的***液位测量仪器，是集测量精度高、***、寿命长、结构精巧、环境适应性强等优点于一身的现代液位测量装置。?

FRD-P210智能型磁致伸缩液位计是***针对油品储运管理、炼化而研制的智能型多参数液位计，不仅能测量多个界面、储液的温度。

本产品按GB3836.1-2010《爆炸性环境 ?***部分：设备 通用要求》和GB3836.4-2010《爆炸性环境 ?第4部分：由本质安全型“i”保护的设备》的要求设计和认证。?

防爆标志：Ex ia IIA T4 Ga?

防爆合格证：

防护等级：IP68?

2．工作原理

磁致伸缩传感器是FRD-P210智能型磁致伸缩液位计的核心，而传感器的核心敏感元件（波导丝）是在现代工***享有“黑色黄金”美誉的稀土超磁伸缩材料，它具有应变值高、电（磁）-----机械波转换能力强的优点，能将微小的磁场向量变化转变为机械波。传感器由电子探头、不锈钢杆（内置稀土超磁伸缩丝）和浮球（内置***磁铁）三部分组成。当电子探头中脉冲发生器产生的电脉冲沿钢管内的波导丝传递时，电脉冲同时伴随产生一个垂直于波导丝的环形磁场以光速沿波导丝传递。?

当电脉冲环形磁场与浮子固有磁场相遇，二者的磁场矢量相叠加形成螺旋磁场，产生瞬时扭力并在波导丝上形成一个机械扭力波以一定速度传递返回到电子探头，使线圈两端产生感应脉冲。?

通过测量触发电脉冲与扭力波返回产生的感应脉冲之间的时间差，就可以***地计算出被测液面高度。

在测杆内嵌入***的温度传感器，既可以测量介质的温度。

?

?
