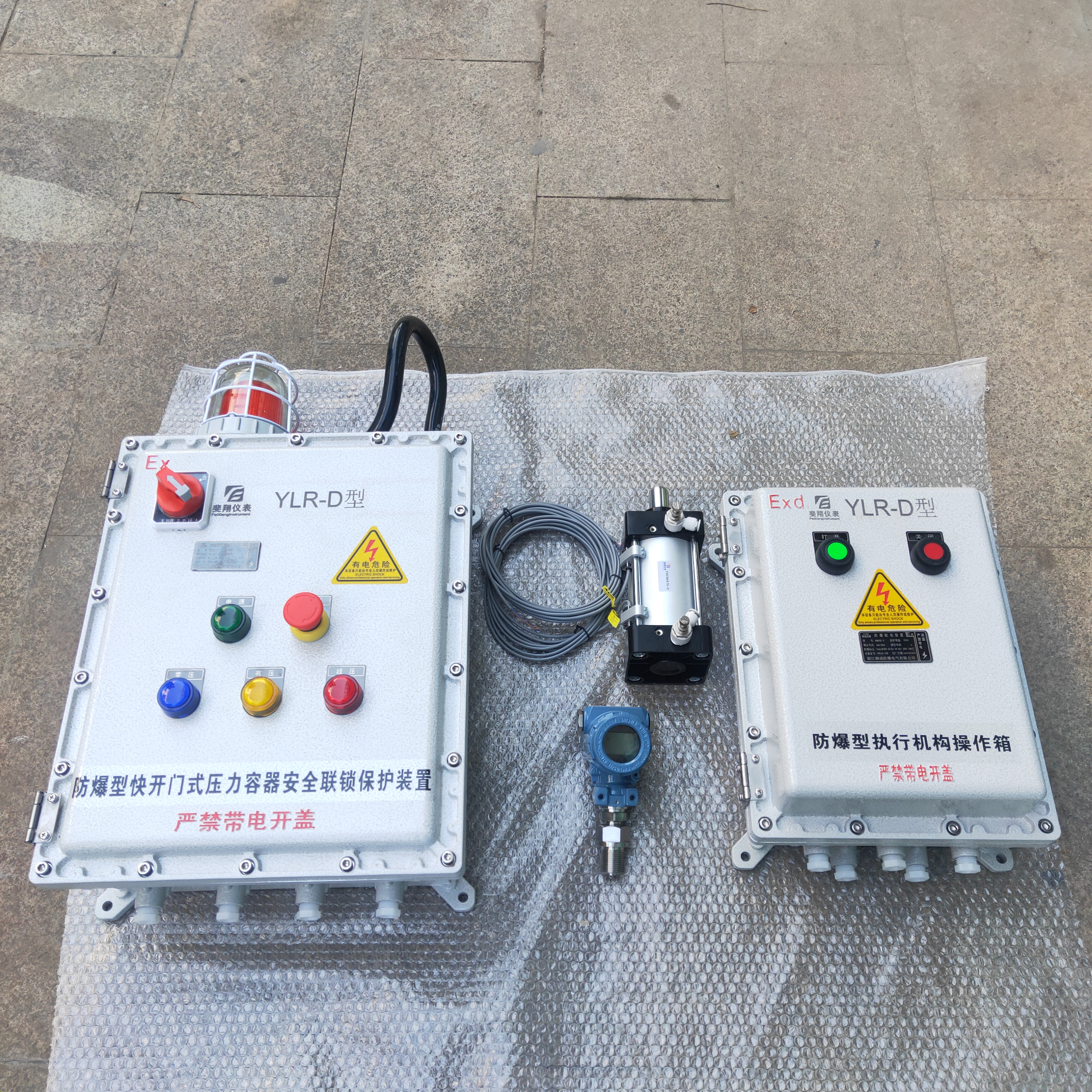

快开门式压力容器安全联锁保护装置

详细说明

一、概述

中华人民共和国国家质量监督检验检疫总局颁布的《固定式压力容器安全监察技术规程》TSG?21－2016?中有以下几点提及安全安全联锁装置：

1.6.2?安全附件及仪表

压力容器的安全附件，包括直接连接在压力容器上的安全阀、爆破片装置、易熔塞、紧急切断装置、安全联锁装置。

3.2.16?快开门式压力容器设计专项要求

快开门式压力容器，是指进出容器通道的端盖或者封头与主体间带有相互嵌套的快速密封锁紧装置的压力容器，但是用螺栓（例如活节螺栓）连接的不属于快开门式压力容器。快开门式压力容器的设计应当考虑疲劳载荷的影响。?

???设计快开门式压力容器时，设计者应当设置安全联锁装置，并且对其使用环境、校验周期、校验方法等使用技术要求作出规定。

安全联锁装置应当满足以下要求：

（1）当压力容器的内部压力完全释放，方能打开快开门。

（2）当快开门达到预定关闭部位，方能升压运行；

《固定式压力容器安全监察技术规程》规定安全联锁装置为必要附件，同时规定了安全联锁装置必须满足两个要求。

根据以上要求，我公司独立研发了一款适用于快开门式压力容器的安全联锁装置及执行机构，同时已由国家知识产权局受理颁发获取快开门式压力容器安全连锁保护装置的专利申请号：202022295868.2及压力容器快开门执行机构的专利申请号：202022294922.1

二、功能特点

?1、快开门必须到达预定位置后才能升压运行，否则会发出声光报警提示；

2、箱体具有零压、有压、超压指示；

3、执行器自带按键，就地控制，但受控于联锁装置；

4、压力容器内压力超过设定值时发出声光报警；

5、执行器锁定后只有压力容器内压力为零并延时20秒后才能退出，否则一直保持锁定状态，即使断电也不会复位；

6、联锁装置具有异常报警功能，如果主机和执行器不能正常连接会发出声光报警。

?7、压力容器内部有压力时锁销不能收回；

8、压力容器内压力为零并且延时20秒后才能退出锁销解锁，快开门可以打开；

9、在执行机构出销未达到锁定釜门的安全位置给出提醒及反馈给主机，并同时主机控制进气阀门不能打开进气，防止现场操作人员手动对压力容器升压，避免产生安全隐患，防止爆炸。

三、安装操作说明

安装时必须保证压力容器内没有压力，禁止在有压力时进行安装操作！！！

?1、连接主机和电接点压力表：

电接点压力表下限触点和上限触点与主机正确连接。

?2、正确安装电接点压力表：

电接点压力表必须和原压力容器的压力表并联安装，安装时需加装三通及必要的缓冲管。

?3、调节电接点压力表：

调节电接点的下限和上限触点，保证都能正常接通，并调节下限和上限触点位置，保证上限值不超过压力容器限值，否则会起不到保护作用或不能正常操作执行器。

4、执行器有按键操作，可以实现锁定和解锁，只有压力容器内没有压力20秒之后才能进行解锁操作，否则执行器一直保持锁定状态，不能操作。

5、主机不需要任何操作，它只指示压力容器的压力状态：零压、有压、超压，?并在异常时报警。

6、正确连接主机和执行器：

??执行器分别安装的压力容器的进口和出口，保证锁销位置可以正常进出并到位，连接执行器和主机的线路。

?7、执行器自带报警功能，当锁销位置不能到位时，执行器发出声光报警，请检查快开门是否关好后重新进行锁销操作，切误进行加压操作。

四、运行维护

1、执行器每次进出销状态无异常则不需维护。

2、安全联锁装置每次运行都有自行监测功能，如有异常会有声光报警，但并不意味着报警功能不会失效，所以应用时应留意是否能正常报警。重新上电后联锁装置会有一次声光报警发出，如果没有则可能已经出现异常，需及时维护。

3、电接点压力表需定期检查校准。

五、技术服务

安全联锁装置提供一年的质保期，终身维护。

特种压力设备容器可以定制更完善的联锁保护装置。

六、技术参数

1、供?电：主机：100V～240VAC，功率≤3W；

??执行器：24VDC，待机功率：≤1W，工作功率≤15W；

2、适用范围：所有快开门式压力容器，反应釜、蒸压釜、硫化罐、灭菌锅、消毒柜等；

3、执行器全程动作时间：7～9S；

4、外形尺寸：主控机箱：300*250*100

???????执行机构：250*236*110

5、工作温度：－40～85℃。
