PP磁翻板液位计

一、产品介绍

???UHC-A系列磁浮子翻柱液位计，选用不锈钢材料制造，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。全过程测量高密封、防泄漏、无盲区，显示醒目，读数直观，且测量范围大。先配限位开关，可实现液位的上、下限报警和控制。选配液位变送器，可将液位信号转换成4-20mADC标准信号，实现远距离检测、指示、记录与控制。本系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑等行业生产过程中，各种塔、罐、槽和锅炉设备的液位测量与控制。本系列产品符合化工部HG/T21584-95磁性液位汁行业标准。

二、结构原理

???液位计根据浮力原理和磁性耦合作用原理工作。当被侧容器中的液全升降时，液位计主导管中的浮子也随之升降，浮子内的常用磁钢通过磁耦合传递到现场指示器，驱动红白翻柱翻转180°，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。加装限位开关实现液位报警与控制，加装变送器实现标准信号输出供显示与控制。

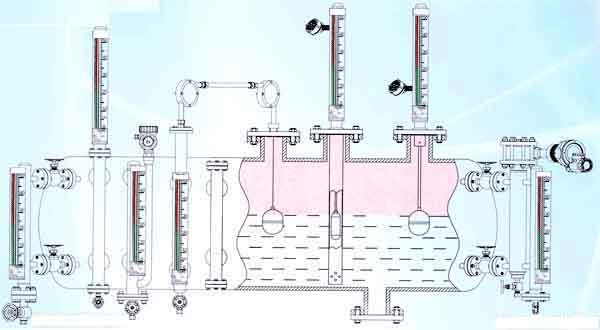

三、安装示意图

四、技术参数

测量范围：0-150-6000mm（大于6000mm可协商订货）

准确度：±10mm

介质密度：0.4-20g/cm3

介质密度差：≥0.15g/cm3

工作压力：-0.1-42MPa

工作温度：-160-450℃

连接法兰：法兰通径为DN20-DN150，法兰标准采用化工部HG20592-97法兰标准，其它法兰标准请用户在订货时注明。

环境振动：频率≤25HZ，振幅≤0.5mm

法兰材质：碳钢、304、316L

跟随速度：≤0.08m/s

介质粘度：≤.4Pa·S

主导管材质：1Cr18Ni9Ti、304、316L、PP、PTEE、304不锈钢内衬PTEE

主导管直径：Φ48、Φ57、Φ62mm

磁翻柱材质：≤80℃：ABS塑料，≥80℃：陶瓷或金属

显示器材质：≤80℃：ABS塑料，≥80℃：铝合金

安装方式：垂直安装

排污阀：球阀、针型阀

五、产品特点

???UHC-A系列磁浮子翻柱液位计的零部件采用1Cr8NitTi、316L、304不锈钢内衬PTEE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优良的可靠性和抗腐蚀性能。其特点十分显著：

??1、设计简单、紧凑、坚固可靠、寿命长、无维护工作量能长期在户外安装使用；

2、测量管与液位显示部分、液位变送器、报警开关在耐压、耐气上是完全隔离的；

3、工作压力范围宽，耐压从真空到42MPa；

???4、工作温度范围宽，适用于从-160-450℃；

5、广泛用于强弱腐蚀性、易燃易爆、毒性、强放射性、搅动的、污浊的液位测量；

6、各型号均可选丁忧磁性报警开关，实现高低液位自动控制或报警；

7、各型号均可选配4-20mADC液位变送器，实现远距离集中测量与控制。

六、产品适用对象

???UHC-A系列磁浮子翻柱液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐内液体、油田、液化气、液氢、强酸碱液、弱酸碱液、发电厂锅炉汽包、高低加、除氧器、疏水箱、回水箱高低压加热器、凝结器、蒸发患有主其他压力容器内与1Cr8NitTi、304 PTEE（聚四氟乙烯）、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供您选择，以适应不同场合、环境的要求。
