烤包器灭火报警联控装置

一、产品概述

钢、铁包烤包器（也称烘烤器）是钢铁厂生产的必须设备,而烤包器的燃料为煤气（CO），煤气是无色、无味、有剧毒的易燃气体，煤气与空气或氧气混合到一定比例（爆炸极限为4.5－35.8）遇明火或650℃左右的高温就会发生强烈的爆炸，属甲类爆炸危险级。烤包器运行中，因煤气压力波动造成断火，熄火现象，此时等于煤气严重泄漏，进而极有可能发生煤气中毒和爆炸重大事故。

根据《炼钢安全规程》8.2.1.烘烤器应装备完善的介质参数检测仪表与熄火检测仪；5.2.2.采用煤气燃料时，应设置煤气低压报警及与煤气低压讯号联锁的快速切断等防回火设施之规定，FZJ-A弄烤包器熄火智能检测装置，适用于铁水罐、钢水罐、中间罐烘烤器的熄火检测、煤气压力检测、煤气浓度检测和联锁控制。

根据这一工况的实际需要及国标规程，我公司成功研制了烤包器熄火智能控制系统，为烤包器安全作业提供了有力保障。

二、技术特点

1、自主研发的独立的火焰探测器组件，灵敏度高、响应迅速，使用寿命长，采用进口紫外线传感器及MCU，MCU采集紫外线传感器信号并通过485总线远程传输。熄火监测时间小于等于10秒。熄火阀值可标定。
????紫外线传感器响应波长：210－290nm；
????供电电压：AC100V－260V；
????工作电流：≤20mA
????安装方式：不锈钢外壳，支架式安装，探测器管可加长
????环境温度：－20－75℃。
????重量：≤5Kg????

2、报警方式：现场报警为防爆声光报警，报警音量大于100DB

3、控制输出：快切阀控制、风机控制，包盖控制

4、整机尺寸：400mmX500mm

5、整机重量：15Kg

6、主机安装方式：壁挂式

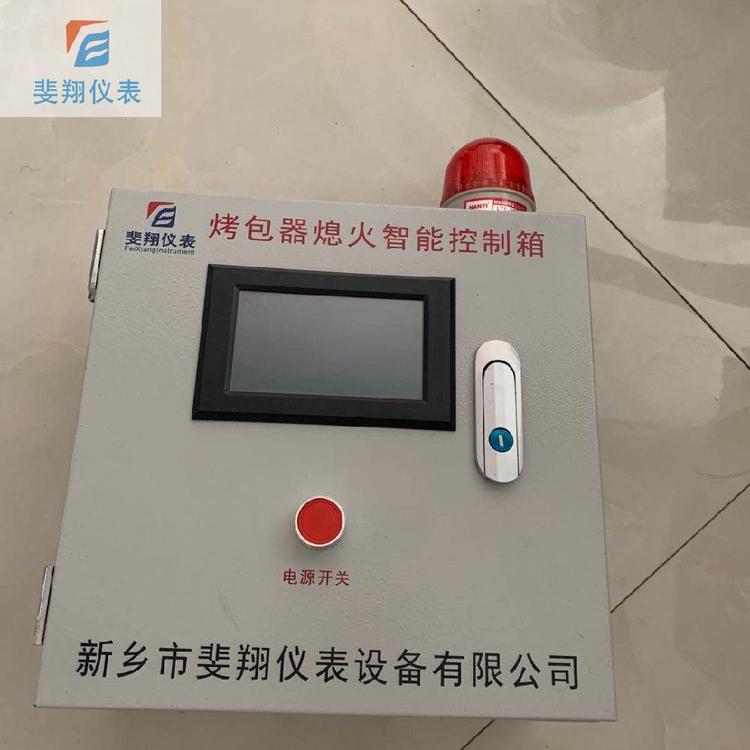

7、外观：如右图、可定做防爆控制箱。

?

三、产品主要功能

1、熄火检测，熄火时切断燃气供给；

2、具备一氧化碳变送器接口，浓度超标时声光报警；

3、具备外部一氧化碳浓度超标有源（AC220V）接口功能；

4、具备燃气压力变送器接口功能，气源压力低时声光报警；

5、报警参数可设置，触摸屏操作；

6、彩色触摸显示屏提供友好的人机界面；

7、分体式结构，操作室和传感器远程通；

8、具有火焰探测器环境温度测量，温度过高时声光报警，防止传感器损坏。
