? ? ? ?1、35kV/3*70mm2电缆10.5km的交流耐压试验，电容量≤1.3125uF，试验频率30-300Hz，试验电压52kV，试验时间60min；

? ? ? ?1、环境温度：－100C –50 0C；
? ? ? ?2、相对湿度：≤90RH；
? ? ? ?3、海拔高度:? ≤1000米；

? ? ? ?1、额定容量：945kVA；
? ? ? ?2、输入电源：单相220或三相380V电压，频率为50Hz；
? ? ? ?3、额定电压：54kV；
? ? ? ?4、额定电流：17.5A；
? ? ? ?5、工作频率：30-300Hz；
? ? ? ?6、装置输出波形：正弦波
? ? ? ?7、波形畸变率：输出电压波形畸变率≤1；
? ? ? ?8、工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
? ? ? ?9、温??? 升：额定负载下连续运行60min后温升≤65K；
? ? ? 10、品质因素：装置自身Q≥30(f=45Hz)；
? ? ? 11、保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
? ? ? 12、测量精度：系统有效值1.5级；

? ? ? GB10229-88? ? ? ? ? ? ? ? ? ? ? 《电抗器》
? ? ? GB1094　　　　　　　　《电力变压器》
? ? ? GB50150-2006　　　　　《电气装置安装工程电气设备交接试验标准》
? ? ? DL/T 596-1996? ? ? ? ? ? ? ? ? 《电力设备预防性试验规程》
? ? ? GB1094.1-GB1094.6-96?? 《外壳防护等级》
? ? ? GB2900　　　　　　　　《电工名词术语》
? ? ? GB/T16927.1~2-1997　　 《高电压试验技术》

? ? ? 设计14节电抗器，则单节电抗器为67.5kVA/27kV/2.5A/50H，装置总容量为945kVA。
? ? ? 验证：
? ? ? 1、35kV/3*70mm2电缆10.5km电缆的交流耐压试验，电容量≤1.3125uF，试验频率30-300Hz，试验电压52kV，试验时间60min。
? ? ? 使用电抗器两节串联（系数1.05）七组并联，则L=50×2×1.05/7=15H ，
? ? ? 试验频率：f=1/2π√LC=1/(2×3.14×√15×1.3125×10-6)=35.87Hz
? ? ? 试验电流：I=2πfCU试 =2π×35.87×1.3125×10-6×52×103=15.382A
? ? ? 装置容量定为945kVA/150kV，分14节电抗器，电抗器单节为67.5kVA/27kV/2.5A/50H，使用电抗器串并联能满足上述被试品的试验要求。?

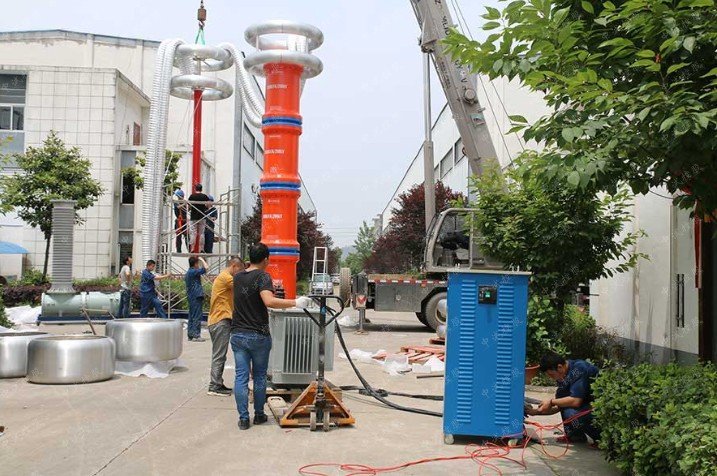

试验时设备使用关系列表

（一）激励变压器JLB-50kVA/2kV/4kV/8/kV/16kV/0.4kV? ?????分2台

? ? ? ? ? 1）额定容量：50kVA；

? ? ? ? ? 2）输入电压：0-400V，单相；

? ? ? ? ? 3）输出电压：2kV/4kV/8/kV/16kV/0.4kV

? ? ? ? ?4）结??? 构：油式；

? ? ? ? ?5）重??? 量：单节约110kg；

（二）变频电源BP- 50kW/220/380V????????????????????????? 1台

? ? ? ? 1）额定输出容量：50kW

? ? ? ? 2）工作电源： 220/380±10V（单/三相），工频

? ? ? ? 3）输出电压：0–400V，单相，

? ? ? ? 4）额定输入电流：131A

? ? ? ? 5）额定输出电流：125A

? ? ? ? 6）电压分辨率： 0.01kV

? ? ? ? 7）电压测量精度：1.5

? ? ? ??8）频率调节范围：30 – 300Hz

? ? ? ??9）频率调节分辨率：≤0.1Hz

? ? ? ??10）频率稳定度：??? 0.1

? ? ? ??11）运 行 时 间：额定容量下连续60min

? ? ? ??12）额定容量下连续运行60min元器件最高温度≤65K;

? ? ? ??13）噪 声 水 平：≤50dB? ? ? ??

? ? ? ??14）重? 量：约35kg；

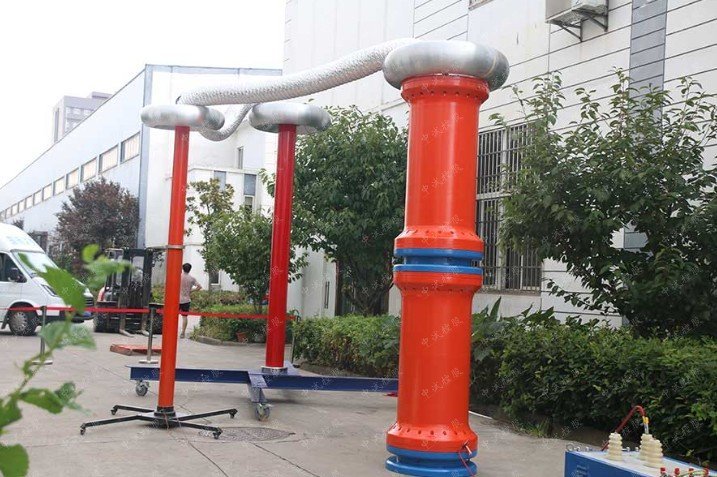

（三）高压电抗器DK-67.5kVA/27kV???????????????????? 14节

? ? ? ??1）额定容量：67.5kVA;

? ? ? ??2）额定电压：27kV；

? ? ? ??3）额定电流：2.5A；

? ? ? ??4）电 感 量：50H/单节；

? ? ? ??5）品质因素：Q≥30 (f=45Hz)；

? ? ? ??6）结??? 构：干式；

? ? ? ??7）重??? 量：约65kg；

（四）电容分压器FRC-150kV/1000pF??????????????????????? 1套

? ? ? ??1）额定电压：150kV；

? ? ? ??2）高压电容量： 1000pF

? ? ? ??3）介质损耗：tgσ≤0.5；

? ? ? ??4）分 压 比：1500：1

? ? ? ??5）测量精度：有效值1.5级;

? ? ? ??6）重??? 量：约12kg；

七、供货清单一览表
（一）配置设备一览表

（二）相关资料一览表
