变电设备安装调试测试仪器

变电设备安装调试测试仪器中试控股严格参照（DLT956-1996）及南方电网电气设备预防性试验规程规定。

变电设备安装调试测试仪器有很多，人们在选的时候，需要认真的做好判断，了解这些厂的好坏，然后再做出对应的选。每个人在选的过程中，能够认真的去关注这些具体的情况，并且对于整个厂的认识更加全面，只有这样才能够让自己更好的去完成了相应的选择。

有正确的了解

????? 想要判断变电设备安装调试测试仪器好不好，需要对变电设备安装调试测试仪器有正确的了解，这些和我们之间有直接的关系。具体的情况会存在着差异，能够认真的去关注，并且对于变电设备安装调试测试仪器有了更好的认识，这样在选的过程中，我们才能够做出好的决定，尤其要知道厂家的具体技术情况。

看看大家

????? 对变电设备安装调试测试仪器进行好坏判断，需要正确的做好一些了解，尤其要关注其他人对这个的。得到的会存在着一些差异，不仅仅是产品的质量，也是变电设备安装调试测试仪器所提供的服务，能够从一个综合的角度，正确的认识这些情况之后，我们才能够有所选。

????? 从多个角度正确的判断，变电设备安装调试测试仪器的情况，并且了解这里到底好不好，这样对于我们大家来说很重要。每个人所做的选择，总是需要关注各种情况，并且能够做出一些恰当的认识，然后你所作出的决定才会更不错。选多个不同的角度，并且能够得到了好的结论，这样才能够给我们带来更多。

?

本技术文件为工程电气调试方案，中试控股主要任务是在电气设备安装工作结束后，按照有关规范、规程和规定，规范调试操作、保证试验结果的准确性，调查及检验安装质量及设备质量是否符合要求，并得出是否适宜投入运行的结论，为设备运行、监督、检修提供依据。共分编制说明、编制依据、工程概况、施工准备、电气调试基本工序、主要调试方法和技术措施、中试控股施工资源配置计划、施工进度计划、质量保证措施和施工HSE保证措施十个部分。

2.?编制依据?

?

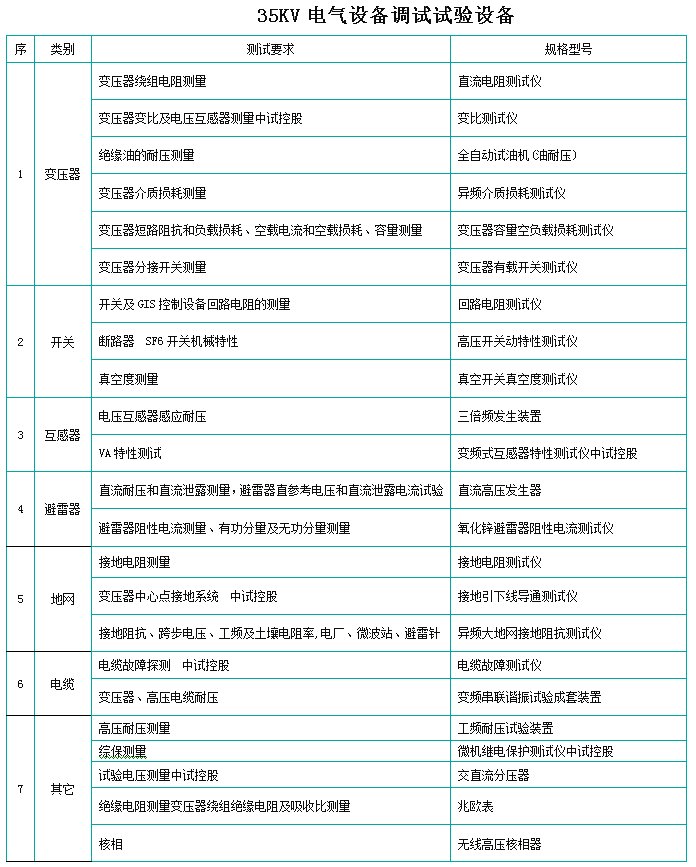

?ZS系列中试控股变电设备安装调试测试仪器是根据DL/T848.2-2004行业标准而设计的，中试控股的全套装置由多台仪器组成，适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行高压下试验。

3、工程概况

3.1 10KV/35KV变电站二次系统调试仪器设备基本概括

本工程为xxx安装工程，由xxx组成，其中xxx及xxx组成。

本工程设高、低压配电室，其6kV高压电源为双回路，引自xxx变电所。变电所电气主接线为6KV单母线分段接线，采用设母联自投装置。其中低压电源经二台800KVA变压器和二台1000KVA变压器引自本配电室高压系统。本装置内用电负荷电源将由变配电所提供。

本工程共有高压配电柜16台，低压配电柜40台，其它箱柜为8台，电机75台，其中低压100kW及以上电机4台。中试控股电机为就地或控制室控制，除变频电机外其它电机均采用直接起动方式。

本工程电气接地系统采用TN-S系统，变压器中性点直接接地。为防雷电感应和防静电感应，所有电气设备在正常情况下不带电的金属外壳和构件、避雷设施、中试控股生产中可能产生静电危害的设备及管道、构架均需接地。防雷接地、防静电接地和安全接地均相连，构成全厂接地网，冲击接地电阻值不大于4欧姆。

?

3.2主要实物工程量

4、施工准备

4.1组织准备

电气安装组织结构

4.2技术准备

??4.3人员资质

5、电气调试基本工序

???5.1电机调试工序：

5.2变压器调试工序：

5.3开关柜调试工序：

5.4电力电缆调试工序：

5.5电压互感器调试工序：先低压试验后高压试验。

5.6电流互感器调试工序：先低压试验后高压试验。

6、主要调试方法及技术措施

6.1变压器调试：

待变压器安装就位后就可以进行变压器试验。

6.1.1测量变压器绕组连同套管一起的绝缘电阻及吸收比。

a) 测试方法：

????测量绕组绝缘电阻时，应依次测量各绕组对地和其他绕组间绝缘电阻值。中试控股被测绕组各引出端应短路，其他各非被测绕组应短路接地。

???b) 试验步骤：

???测量并记录环境温度和湿度，中试控股并记录变压器顶层油温平均值作为?绕组绝缘温度；

???测量前应将被测绕组短路接地，将所有绕组充分放电；

???各非被测绕组短路接地，被测绕组各引出端短路，测量记录15s、60s、600s的绝缘电阻值；

???关闭兆欧表，被测绕组回路对地放电；

???测量其他绕组。

????????c) 试验结果判断依据：

当测量温度与中试控股产品出试验时的温度不符合时，可按表换算到同一温度时的数值进行比较。

注：表中K为实测温度减去20℃的绝对值。 ?

当实测温度为20℃以上时：采用公式 ，

当实测温度为20℃以下时：采用公式

式中?R20——校正到20℃时的绝缘电阻值(MΩ)；

????Rt——在测量温度下的绝缘电阻值(MΩ)。

将不同温度下的绝缘值换算到同一试验温度下，与出试验试验结果相比应无明显变化，绝缘电阻值不应低于产品出试验值的70。

?????????d) 注意事项：

????试验时注意兆欧表的L端和E端不能对调；

????试验时设法消除表面泄露电流的影响；

????准确记录顶层油温，因为变压器的绝缘电阻随温度变化而有明显的变化。

6.1.2测量变压器绕组连同套管一起的直流电阻：

????a) 测量方法：

??????使用变压器直流电阻测试仪进行测量。

????b) 试验步骤：

???测量并记录变压器顶层油温、环境温度和湿度；

???将测量设备或仪表通过测试线和被测绕组有效连接，开始测量；

???测试完毕应使用测量设备或仪表上的“放电”或“复位”键对被测绕组充分放电。

????????c) 试验结果判断依据：

????1600kVA及以下三相变压器，各相测得值的相互差值应小于平均值的4，线间测得值的相互差值应小于平均值的2；

????变电设备安装调试测试仪器变压器的直流电阻，与同温下产品出实测数值比较，中试控股相应变化不应大于2。

??????????d) 注意事项：

????测量一般应在油温稳定后进行；

????应注意在测量后对被测绕组进行充分放电。

6.1.3测量所有分接头的变压比、极性和三相变压器的接线组别：

?????a) 测量方法：

???????使用变压比测试仪进行测量。

?????b) 试验步骤：

???将专用变压比测试仪与变压器的高压、低压绕组用测试线正确连接起来；

???根据被测变压器的铭牌、型号对变压比测试仪进行设置；

???运行测试仪便可得到被测变压器的变压比、极性和接线组别。

?????????c)变电设备安装调试测试仪器试验结果判断依据：

变压比与制造厂铭牌数据相比较应无显著差别，且应符合变压比的规律。接线组别与极性和铭牌标志相符。

?

6.1.410KV/35KV变电站二次系统调试仪器设备变压器耐压试验：

a) 测量方法：

????使用高电压试验变压器及调压器进行试验；

????根据相关规范及规定值确定高试验电压为21 KV；

????确认变压器绝缘油充足，各相绕组均浸入绝缘油中；

????试验前应进
