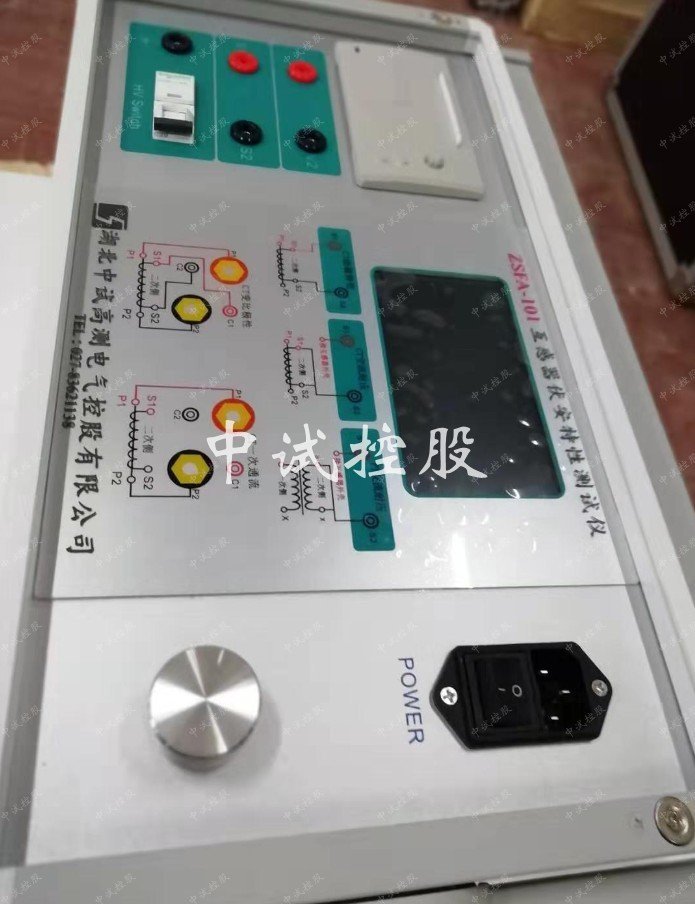

.jpg "承试二级中试电气互感器伏安特性测试仪\/2200V\/5A")
商铺名称：湖北中试高测电气控股有限公司
联系人：李政（先生）
联系手机：
固定电话：
企业邮箱：wugaosuojiance@163.com
联系地址：武汉市江汉区发展大道34-1号
邮编：430023
联系我时，请说是在口碑仪器网上看到的，谢谢！
| 产品参数 | |||
|---|---|---|---|
| 承试二级中试电气互感器伏安特性测试仪/2200V/5A 品牌 | 中试控股 | ||
| 设备输入 | 0~1000V(20A峰值) | ||
| 湿度 | ≤90 | ||
| 大电流输出 | 0A~600A | ||
| 工作电源 | AC220V±10、50Hz | ||
| 温度 | -10℃~40℃ | ||
| 可售卖地 | 全国 | ||
一.设计用途
设计用于对保护类、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
二.参考标准
GB 1207-2006、GB 1208-2006
三.主要特征
?支持检测CT和PT
? 满足GB1207、GB1208等规程要求.
?无需外接其它辅助设备，单机即可完成所有检测项目.
?自带微型快速打印机、可直接现场打印测试结果.
?采用智能控制器，操作简单.
?大屏幕液晶，图形化显示接口.
?按规程自动给出CT/PT（励磁）拐点值.
?自动给出5和10误差曲线.
?可保存3000组测试资料，掉电后不丢失.
?支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
?小巧轻便≤22Kg，非常利于现场测试.
四．测试仪主要测试功能：（见表1）
CT | PT |
?伏安特性（励磁特性）曲线 | ?伏安特性（励磁特性）曲线 |
?自动给出拐点值 | ?自动给出拐点值 |
?自动给出5和10的误差曲线 | ?变比测量 |
?变比测量 | ?极性判断 |
?极性判断 | ?交流耐压测试 |
?一次通流测试 | ?铁心退磁 |
?交流耐压测试 | |
?铁心退磁 |
表1
五.测试仪主要技术参数：?（见表2）
项 ???目 | 参 ???数 | |
工作电源 | AC220V±10、50Hz | |
设备输入 | 0～1000V（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 | |
大电流输出 | 0～600A | |
励磁测量精度 | ≤1.0（0.5*读数 0.5*量程） | |
T 比测量 | ≤3000A/1A(15000A/5A) | |
精度 | ≤0.5 | |
T 比测量 | 围 | ≤500KV |
精度 | ≤0.5 | |
工作环境 | 温度：－10℃?～?40℃，湿度：≤90 | |
尺寸、重量 | 尺寸：410mm ×260mm ×340mm，??重量：≤25Kg | |
表2
1．工作条件要求
输入电压 220Vac±10、额定频率50Hz；?
测试仪应该由带有保护接地的电源插座供电。如果保护地的连接有问题，或者电源没有对地的隔离连接，仍然可以使用测试仪，但是我们不保证安全；
参数对应的环境温度是23℃±5℃；
