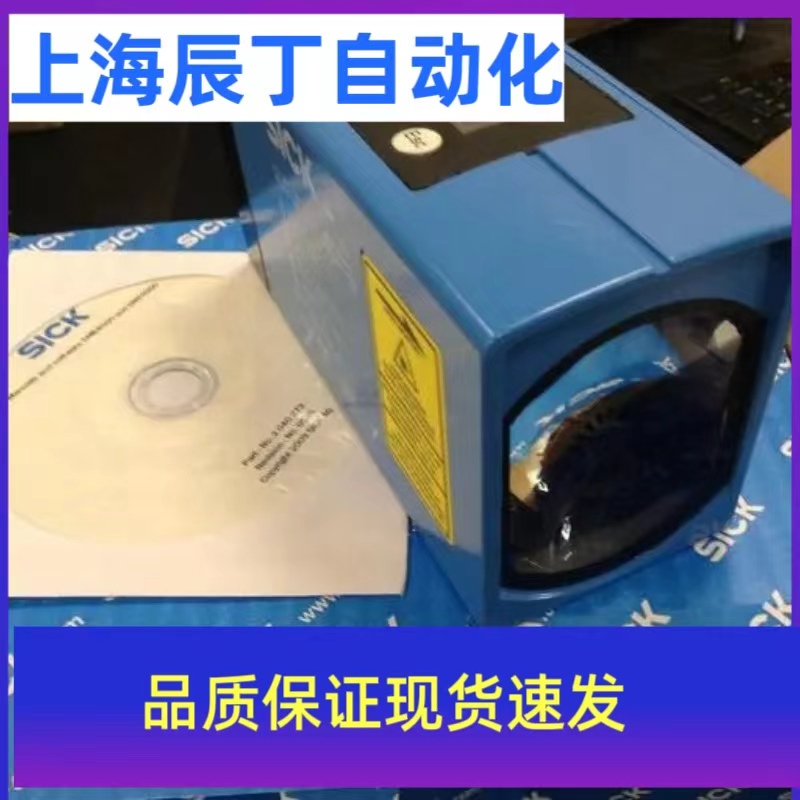

DT500-A111?

?DT500-A111S02 订货号: 1042561

DT500-A112 订货号: 1026517

机械/电子参数

供电电压 Uv

DC 10 V ... 30 V, 反极性保护

UV ≥ DC 24 V 用于带加热装置的设备

残余纹波 5 Vss 1)

功耗 Typ. 3 W

初始化时间 500 ms

外壳材料 金属 (压铸铝)

挡风玻璃的材质 玻璃

连接类型 插头, M12，8 针

重量 1,000 g

尺寸(宽 x 高 x 深) 69 mm x 50 mm x 153 mm

外壳防护等 IP65

防护等 II 2)

1) 不得低于或超出 UV 公差.

2) 测量电压 DC 32 V.

性能

测量范围

0.2 m ... 30 m, 90 反射率 1) 2)

0.8 m ... 15 m, 6 反射率 1) 2)

测量物体 自然物体

分辨率 12 bit

重复精度 1 mm 3) 4)

准确度 ± 3 mm

响应时间 250 ms

输出时间 250 ms

光源 红色激光 5)

可见红光

激光等 2, 符合 21 CFR 1040.10 与1040.11，个别误差情况参照“激光公告，编号50”发行日期为 2007 年 6 月 24 日 (IEC 60825-1:2014, EN 60825-1:2014)

典型光点尺寸（距离）

10 mm (在 7 m)

45 mm (在 30 m)

100 mm (在 70 m)

1) 在环境光下，大 1 kLux 恒定光.

2) 清晰度仅限 150 m.

3) 6 ... 90 反射率.

4) 统计误差 1 σ.

5) 在 TU = 25 °C 时，平均使用寿命为 50,000 h.

接口

模拟输出端

数量 1

类型 电流输出

电流 0 mA ... 20 mA 1)

多功能输入 (MF) 无法进行外部示教，只能用按钮

关闭激光器入口 激光器-关闭-输入端已逆转，HIGH 激光器开

1) 当物体位于的扫描范围内时，模拟输出端 QPNP 启用.

上海辰丁德国SICK光电传感器、SICK西克传感器部分产品订货号??型号：
1016311??? WL12G-W530 REFLEXIONS-LICHTSCH.
1016319??? TGSS45-111111 TESTABLE GRID SYSTEM
1016320??? TGSE45-111111 TESTABLE GRID SYSTEM
1016333??? DMH2-P23111 LICHTSCHNITTSENSOR
1016344??? WT4-2P330M14 REFLEXIONS-LICHTT.
1016345??? WS/WE4-2P.M01 EINWEG-LICHTSCHRANKE
1016353??? TGSS15-111111 TESTABLE GRID SYSTEM
1016354??? TGSE15-111111 TESTABLE GRID SYSTEM
1016355??? TGSS15-121111 TESTABLE GRID SYSTEM
1016356??? TGSE15-121111 TESTABLE GRID SYSTEM
1016359??? WT27L-2S830A REFLEXIONS-LICHTT.
1016360??? WT27L-2S830A01 REFLEXIONS-LICHTT.
1016361??? DS60-P21111 DISTANZ SENSOR
1016366??? MST203-1000 MEASUREM.-SOFTW.-TOOL
1016428??? M20S-03140A120 MULTIPLE BEAM SYSTEM
1016429??? M20E-03140A120 MULTIPLE BEAM SYSTEM
1016434??? M20S-071A3A120 MULTIPLE BEAM SYSTEM
1016435??? M20E-071A3A120 MULTIPLE BEAM SYSTEM

环境参数

电磁兼容性（EMC）

EN 61000-6-2，EN 55011

EN 60947-5-7: 2003-9

运行环境温度

–10 °C ... 45 °C

–10 °C ... 75 °C, 带冷却外壳运行

存储环境温度 –25 °C ... 75 °C

温度漂移 Typ. 0.05 mm/K

类型抗环境光能力 ≤ 3,000 lx

机械强度

冲击: (EN 600 68-2-27 / –2-29)

正弦: (EN 600 68-2-6)

噪音: (EN 600 68-2-64)
