RFID物联网教学实验系统采用一体化设计方案，嵌入式中控网关、无线模块、RFID模块以及无线联动模块均固定在大底板上。平台硬件实物图如下：

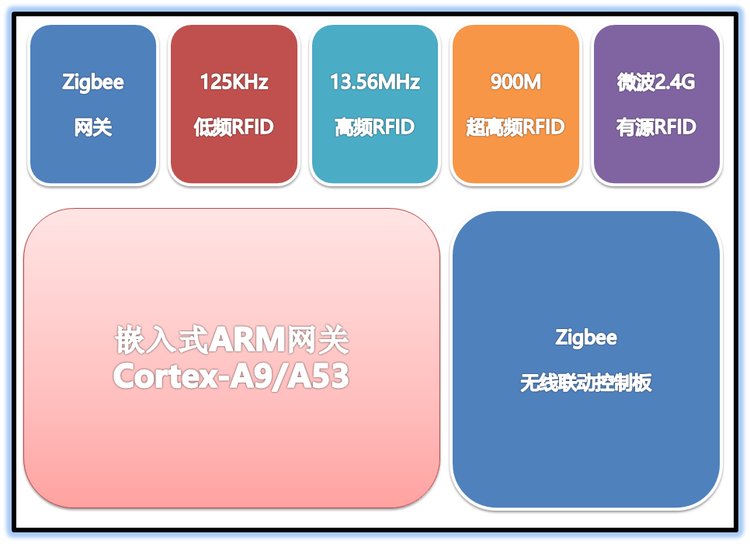

RFID物联网教学实验系统对应的布局图如下：（本平台支持硬件定制，请以实物为准。）

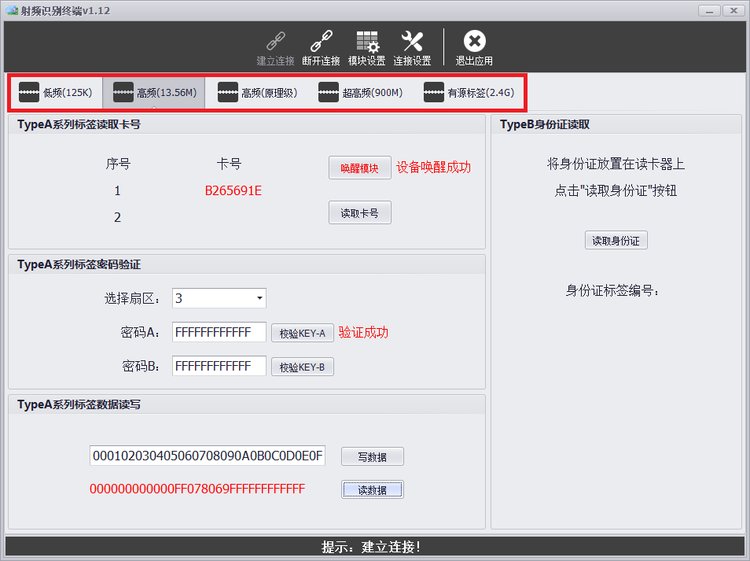

RFID物联网教学实验系统支持低频、中高频、超高频、2.4G有源的RFID射频识别模块，可以在Android端和PC进行读卡实验。

嵌入式中控网关采用Samsung ARM Cortex-A9 S5P4418四核处理器与Cortex-A53 S5P6818 八核处理器兼容方案，搭载嵌入式Linux-3.4/Android-4.4/ Android5.1操作系统，10.1寸高清多点电容触摸液晶屏，板载WIFI、蓝牙、4G、音频、温湿度传感器、光照传感器等丰富外设，支持Linux/Android双操作系统一键切换。
无线模块支持ZIGBEE、WIFI、BLE、LORA等多种最主流无线传感网模块，各类模块接口完全统一，可选配温湿度、人体感应、RGB调光灯等几十种传感器模块。
RFID模块涵盖全部主流的频段，包括低频、高频、超高频和微波，支持125K读写卡、125K只读卡、IC TYPEA卡、身份证TYPEB卡、UHF 6C卡、2.4G有源标签卡。
实验平台支持选配各种应用扩展模块，包括GPRS/GSM、GPS/北斗、指纹识别、NBIOT等嵌入式/移动互联通信模块，能够满足嵌入式、移动互联、物联网应用等学科技术的学习。
