产品用途：本机用于测试产品包装受到坠落之受损情况，及评估运输搬运过程时耐冲击强度 ??

适用标准：ISO2248 JISZ0202-87 GB/T4857.5-92

仪器简介：

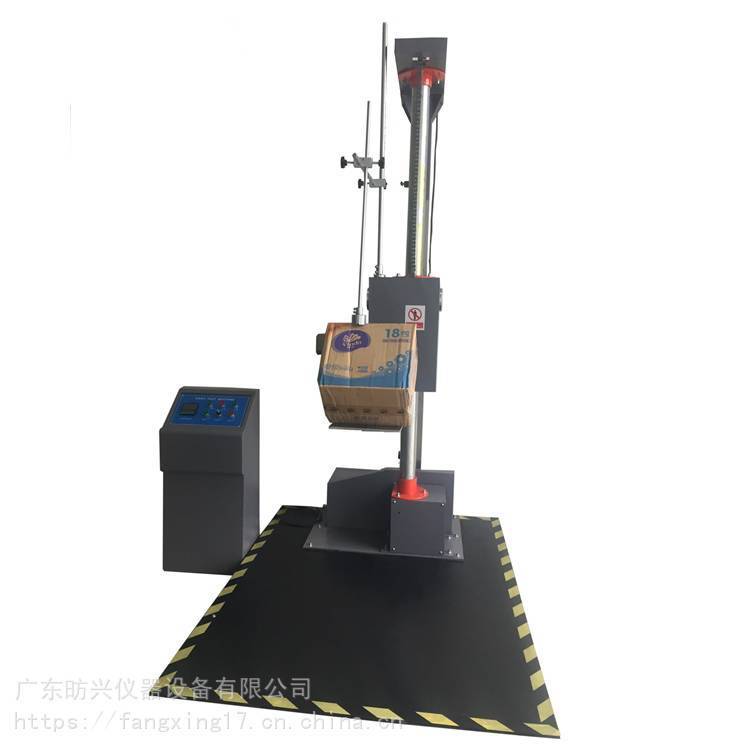

????????单翼跌落试验机可对包装件的面、角、棱做跌落试验，配备数显高度显示仪及采用译码器进行高度跟踪，从而能准确地给出产品跌落高度，与预设跌落高度误差不超过2或10mm。本机采用单臂双柱结构，具有电动复位、电控跌落及电动升降装置：使用方便；缓冲装置大大的提高了机器使用寿命、平稳性及安全性，单臂设置，可方便地放置产品，跌落角度冲击面与底板平面角度误差小于等于5°。

测试原理：

???????跌落试验机为产品包装后在模拟不同的棱、角、面于不同的高度跌落于地面时的情况，从而了解产品受损情况及评估产品包装组件在跌落时所能承受的堕落高度及耐冲击强度。从而根据产品实际情况及标准范围内进行改进、完善包装设计。本试验机是为测试各种产品包装好后在搬运或运输过种中,受到堕落而导致产品内部受损情况而为事先预防,既可用本机来预期进行测试，从而得出解决，以便在运送途中能尽量减少损失,以及评估电子组件在搬运时受落下之耐冲击强度，包装容器之菱、角、面均可测试之可靠性之设备。

主要技术参数：

1、跌落高度 mm ：300—1500可调

2、试件重量kg：0-80Kg，可按照客户要求定制

3. 底板厚度：10mm

4、试件尺寸：800 x 800 x1000mm

5、冲击面板尺寸：1700 x 1200mm

6、托臂尺寸：160*250*10mm

7、跌落高度誤差：±10mm

8、外形尺寸：约1700 x 1200 x 2315mm

9、高度显示；LED仪表数字显示?

10、试验方式：面、角、棱方位跌落

11.传动方式：电动传动

12.冲击面板平行误差：≤1度

13.跌落面在落下过程中与水平夹角误差：≤1度

14.电源：AC380V ????50HZ

15.功率：1.85KWA

仪器结构：

1.主柱采用钢材定做，经外圆磨加工、外表电镀处理、坚固且不生锈；

2.台湾ST定制链条；

3.完成面、棱、角跌落试验；

4.电动复位、电控跌落及电动升降装置，使用方便；

5.保证货物托架与包装试件自由分离，实现包装试件的自由跌落，冲击振动小，；

6.配置数显高度显示仪及采用译码器进行高度跟踪，从而能准确地给出产品跌落高度；

7.与预设跌落高度误差不超过2或10mm。

注意事项

1.每次测试完毕，须把跌落臂落下，以免长时间复位的跌落臂把弹簧拉变形，影响测试效果，每次跌落前请先复位至电机停止转动后方可按跌落键；

2.新机到厂安装完成后，须在滑动圆杆处加适当低浓度机油，严禁加入防锈油或高浓度机油及积压种带有腐蚀性油类）。

3.如果上油处时间长了有灰尘，请将机器降到底部，擦试完以前的机油，再重新上油；

4.跌落机属冲击力机械性设备，新机使用过于500次以上时，须把各螺丝紧固一下。
