牙齿三维扫描仪陶瓷标定板? ?黑白对比度清晰标定板? ?陶瓷点阵校正板20*20*1MM

（销售技术杨经理18103045976）

掩模版（Photomask）又称光罩、光掩模、光刻掩模版、掩膜版、掩膜板等，是光刻工艺中关键部件之一，是下游行业产品制造过程中的图形“底片”转移用的高精密工具，是承载图形设计和工艺技术等知识产权信息的载体。掩模版用于下游电子元器件制造业批量生产，是下游行业生产流程衔接的关键部分，是下游产品精度和质量的决定因素之一。

掩模版（石英）的制造过程掩模版的工作原理

作为光刻复制图形的基准和蓝本，掩模版是连接工业设计和工艺制造的关键，掩模版的精度和质量水平会直接影响最终下游制品的优品率。

掩模版的分类

按光掩模版基板材料可分为透明树脂基板和透明玻璃基板。透明树脂基板易于大型化，但是易变形，相较而言玻璃基板更为常用，按照玻璃材质又可细分为合成石英光掩模版、硼硅玻璃光掩模版和苏打（钠钙玻璃）光掩模版三类。

按光掩模版遮光膜材料可分为乳胶遮光膜与硬质遮光膜两大类。硬质遮光膜又可细分为铬、硅、硅化钼、氧化铁四类，其中铬质材料具有涂覆均一性好、刻蚀精度高、且无毒无污染的优点，应用最为广泛。

按光掩模版的用途可分为铬版、凸版、干版和液体凸版四类。其中，铬版主要由铬质遮光膜与石英基板组成，由于其精度高、耐用性好，广泛应用于微电子制造领域。

石英掩模版使用石英玻璃作为基板材料，透光率高，热膨胀系数低，比苏打玻璃更平整耐磨，使用寿命更长，主要用于高精度掩模版；苏打掩模版用苏打玻璃作为基板材料，由于材料的原因，各方面性能都劣于石英掩模版，主要用于中低精度掩模版；树脂基板由于透光率一般，不耐用，精度低，主要用于PCB掩膜。

掩模版是集成电路制造过程中的图形转移工具或者母板，也就是半导体芯片的母板，承载着图形信息和工艺技术信息。掩模版的作用是将承载的电路图形通过曝光的方式转移到硅晶圆等基体材料上，从而实现集成电路的批量化生产。掩模版广泛应用于半导体、平板显示、电路板、触控屏等领域。

石英材料和苏打材料对比：

石英玻璃材料：以高纯石英玻璃为基材，具有高透过率、高平坦度、低膨胀系数等优点，成本较高，通常应用于高精度掩模版产品。主要用于对精度要求较高的功率半导体、MEMS传感器、先进IC封装等领域。

苏打玻璃材料：使用苏打玻璃作为基板材料，热膨胀率相对高于石英玻璃，平整度和耐磨性相对弱于石英玻璃，成本相对较低，主要用于中低精度掩模版。主要用于对精度要求较低的中低端半导体制造、半导体封装、光学器件、触控屏和电路板制造等领域.

机器视觉标定

型号：HCM02-20*20

尺寸(mm)：20*20mm

厚度：1mm

精度：2μm

材料：陶瓷

标定板是一种带有固定间距图案阵列的几何模型，通过标定算法计算，可以得到的测量和重建结果，有效校正了镜头畸变，大大提高了机器视觉应用中图像测量、摄影测量的精度。主要功能为校正镜头畸变、确定物理尺寸和像素的换算关系、确定空间物体表面某点的三维几何位置与图像中对应点的关系，建立相机成像的几何模型。

光学标定板

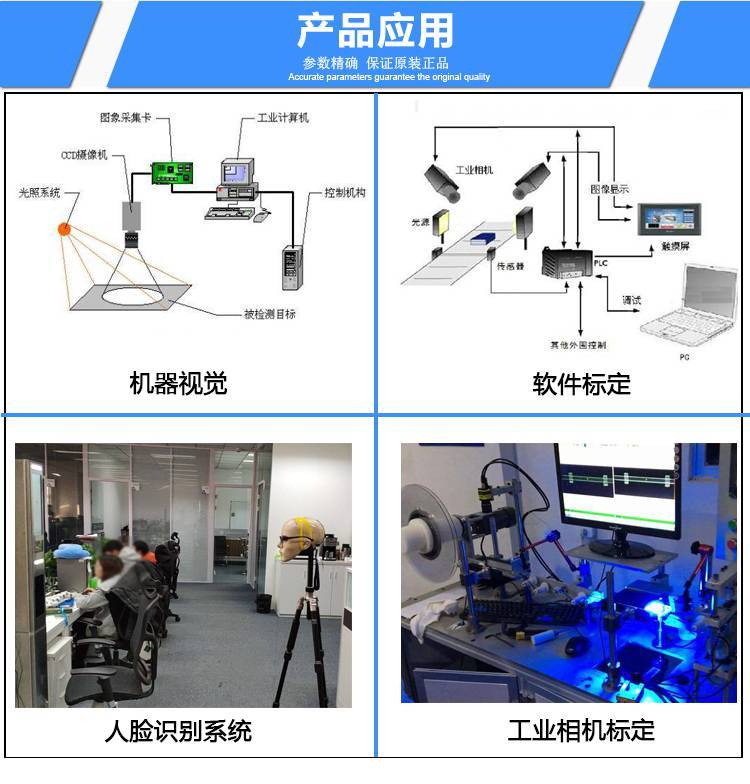

应用领域

宏诚光学玻璃系列标定板和陶瓷系列标定板是专为高校实验、研究单位项目研发和机器视觉集成商产品标定等等客户群体使用的常用标定工具，能够方便获得相机的标定数据。

标定板作用：

为校正镜头畸变、确定物理尺寸和像素间的换算关系，以及确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系，需要建立相机成像的几何模型。是研究单位以及视觉领域标定工具，三维影像测量、三维逆向工程、立体匹配、三维重建等，主要通过标定软件获取相机标定结果的数据。

宏诚光学可定制各种标定板，校正片。

标定板材质：

材料一：苏打玻璃：俄罗斯使用标定板颜色为银色，德国，奥地利周边国家标定板颜色为蓝色；美国，日本标定板颜色均为黄色。这个颜色是镀膜工艺决定，不能单凭颜色就判断标定板的优劣。国产标定板颜色为黄色， 其他颜色成本相对比较低。标准的制作工艺： 玻璃基底要经过抛光，清洗后，镀膜等。膜层牢固，后期制作过程中瑕疵点效少。如果把其中某一道工艺减少或用的机器不是很好，做出来的产品，成本会便宜很多，同时质量一定不是很好。例子：如果按照正常工序制作，尺寸为63mm*63mm，大量制作的价格也至少在百元以上。

材料二： 陶瓷基底的标准板具有热膨胀系数小、强度高、硬度高、耐磨性好、热传导率低、防酸碱性好等特点，且其良好的表面漫反射处理，解决了在应用过程中，前置光源情况下玻璃材质标定板反光的难题，可更好地识别标定板图案细节信息从而达到更高的标定精度和测量精度。

材料三：石英材料，材料透光性好，大 优势：膨胀系数较小。在标定仪器过程中，受 环境温度影响小。相应成本也很高。石英材料 分JGS1和JGS2。JGS1价格
