一．产品特点 ?北京昆仑海岸二线制电流液晶显示投入式静压液位变送器传感器JYB-KO-Y5AGZ

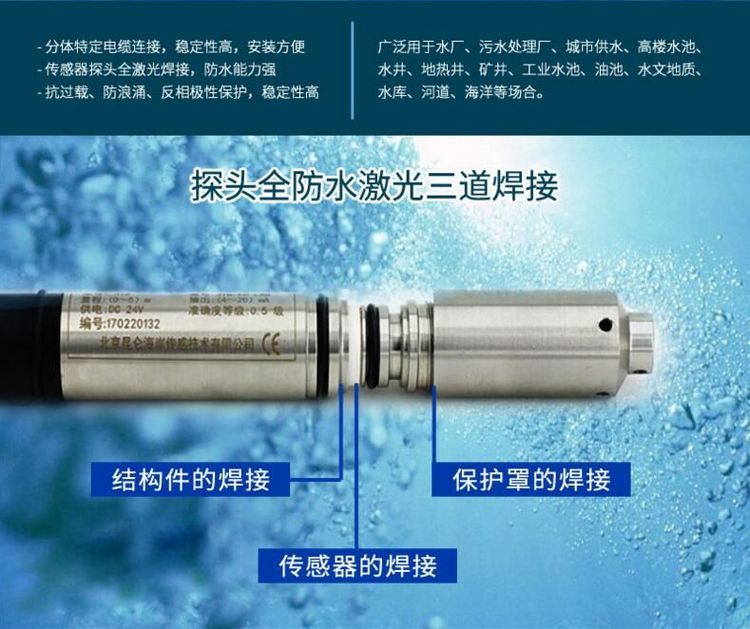

· 分体特定电缆连接，稳定性高，插入式安装。

· 抗过载、防浪涌、反相极性保护，稳定性高。

· 本产品由电路板、传感器等重要部件组成。

?

二．主要用途

可 用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河道、海洋等场合。

三．技术说明　 ?北京昆仑海岸二线制电流液晶显示投入式静压液位变送器传感器JYB-KO-Y5AGZ ?????????????????????????????

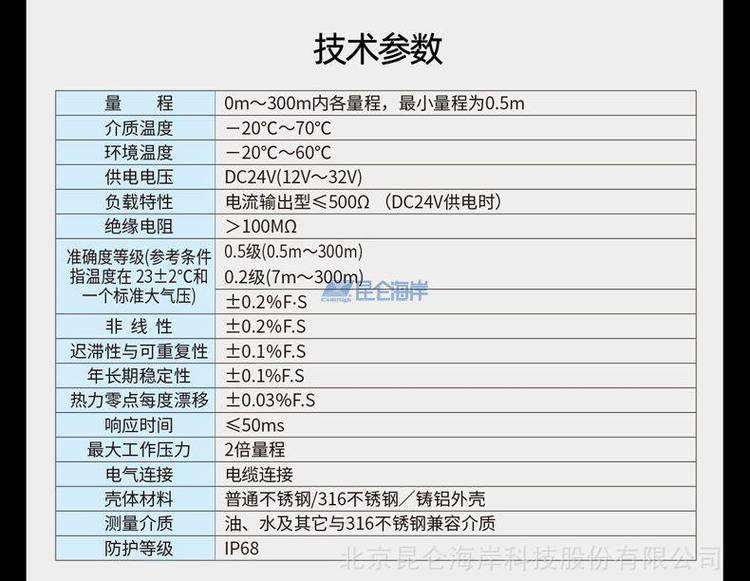

主要参数：

1、输出形式：4mA～20mA（可选显示） ?

????????????????□0V～5V ???□RS485

???2、供电电源：DC 24V（12V～32V） ??

???3、量程范围：0m～300m

( 小量程0.5m）

???4、准确度等级：□0.5级 ???□0.2级 ????

5、介质温度：－20℃～70℃

6、环境温度：－10℃～60℃

7、响应时间：≤50ms

8、负载能力(DC 24V)：电流型≤500Ω（不带显示）

电流型≤250Ω（带显示） ?电压型≧3kΩ

???9、可重复性：±0.1％F·S

10、年长期稳定性：±0.1％F·S

11、非线性：±0.2％F·S

12、热力零点每度温漂：±0.02％F·S

13、过载压力：2倍量程

14、电气连接：端子连接

???15、测量介质：油、水等与316不锈钢兼容介质。

???16、外部零件材料：普通不锈钢/316L不锈钢

???17、壳体材料：铸铝外壳

???18、防护等级：IP 68

?工作条件:

避免安装在机械震动和较强电磁干扰的环境下。???

外形及尺寸：? ? ?北京昆仑海岸二线制电流液晶显示投入式静压液位变送器传感器JYB-KO-Y5AGZ

????????????

?

?四．安 装 ?北京昆仑海岸二线制电流液晶显示投入式静压液位变送器传感器JYB-KO-Y5AGZ

???1.变送器可垂直、倾斜或水平安装在罐体、槽内，应确

?????保避免泥沙等杂质埋没或堵塞变送器探头部分。

???2.在介质波动较大时，应采取措施固定变送器探头部

?????分，如给变送器加配重等

???3.导气电缆除作为电源和信号传输外，还起到关键的大

气补偿作用，安装时应避免对线缆锁定太紧或过于锐角 ?

弯折，以防止导气管不通或折断；

???4壳体垂直安装在罐体上方或附近的支架上，同时确保

防晒透气，安装位置便于接线和调试。

?

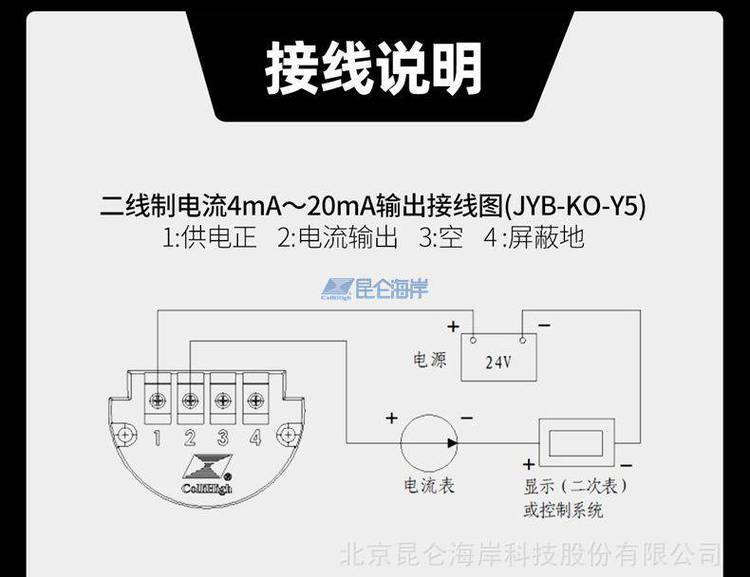

?五．接 线（本接线图为示意图，现场接线以产品实物为准）

????????????????????RS485输出????

? ?1: 供电正???2: 供电负??3：RS485 A端 ?4：RS485 B端???

????请注意在安装变送器时， 的线缆应不低于变送器

? ?的防护等级，同时为 IP68的防护等级应 ?

???直径为6mm～8mm的线缆。

???线缆应参照接线图正确连接，如使用屏蔽线缆应将屏

蔽层接至屏蔽地端，并 可靠连接。

?六．试运行?

?为确保变送器能够稳定准确的正常工作，测试液位前应

?通电预热15min。

?

?七．安全说明?

?安装过程中应确保变送器拧紧牢固，方可上电测量；拆卸

?前应断开电源。

?本产品非防爆，在防爆区使用会引起严重的人身伤害和

?重大的物质损失。

?

?

?八．产品维修和故障排除 ??????????????????????

如果变送器出现故障，请与我公司的售后服务取得联 系，确认问题后需要把变送器寄回本公司维修时请附带以下信息：

·现场环境描述； ?

·故障现象；

·测量介质以及其物理化学性质描述；

当变送器需要维修或校准时，请在寄回前务必把残余的介质清理干净，特别是对人身健康有害的物质，如腐蚀性，有毒的，致癌的或具有辐射性的物质。

常见故障分析与排除
