50MHz差動測試棒
1. 簡述:
§ 50MHz差動測試棒提供一個安全的儀器給所有的示波器使用, 它可以轉換由高輸入的差動電壓(≦7000 PEAK) 進入一個低電壓(≦7.0V), 並且顯示波形在示波器上, 使用頻率高達50 MHz, 非常適合大電力測試、研發、維修使用。
§ 差動測試棒輸出標示是設計在操作示波器1MΩ的輸入阻抗的相對衰減量, 當使用50 Ω匹配器時衰減量剛好為2倍量。
§ 50MHz差動測試棒, 也建議選購本公司生產的PL-10阻抗轉換器, 可以延伸差動測試棒的應用範圍-可以在數字電錶上觀測更精確的實際測試電壓值(示波器精確度為3%, 數字電錶約精準3倍)。
2. 規格:
(1) 頻寬: DC - 50 MHz (-3dB) for x 200, x 500及 x 1000
DC - 25 MHz (衰減 x 100檔)
(2) 衰減: x100, x 200, x 500, 或 x 1000
(3) 精確度: +/- 2%
(4) 輸入電壓範圍 (DC + AC PEAK TO PEAK)
≦ 650 Vp-p for x 100,
≦ 1300Vp-p for x 200,
≦ 3250 Vp-p for x 500,
≦ 6500 Vp-p for x 1000,
(5) 允許最高輸入電壓:
最高差動電壓: 7000 V (DC + AC PEAK TO PEAK)
輸入端及接地端間最高電壓: 6500 Vrms
(6) 輸入阻抗:
差動: 54 MΩ / 1.2 pF
單端到接地端間的輸入阻抗: 27 MΩ/2.3 pF
(7) 輸出電壓: ≦ +/- 7.0 V
(8) 輸出阻抗: 50 Ω
(9) 上升時間:
7 ns for x 200, x 500 及 x 1000
14 ns for x 100
(10) 雜訊抑制率:
60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB
(11) 電源:
指定外接9 V DC 電源(必須是本公司承認指定品)
(12) 耗電: 最大耗電量35 mA (0.4瓦特)

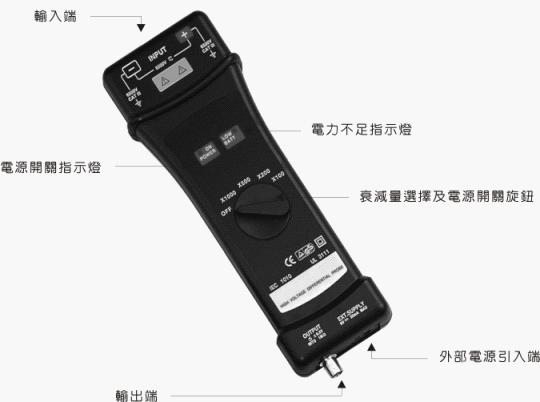

3. 測試棒面板說明:
4. 操作環境及狀況:
|
|
一般狀態 |
使用操作中 |
儲存 |
|
溫度 |
+20°C … +30°C |
0°C … +50°C |
-30°C … +70°C |
|
溼度 |
≦70 % RH |
10 % … 85 % RH |
10 % … 90 % RH |
(1) 尺寸及重量: 240 x 80 x 30 mm; 280g
(2) 電子安全規範 IEC 1010-1
雙絕緣
安裝類目 III
污染程度 2
相關電壓或最大接地: 6500 Vrms
CE: EN50081-1 及 50082-1
(3) 請使用於室內環境。
5. 操作程序:
§ 將附件BP-356 與 BP-256N (或BP-276) 接起來後插入50MHz 的輸入端, 並將BP-256N (或BP-276) 與測量物接觸。
§ 將BP-250與50MHz的輸出端連接, 並與示波器連結。
§ 如有需要先調整示波器上的垂直開關。
§ 將示波器上的衰減率及垂直開關調整到一致的位置, 如下表。
§ 注意: 電源必須打開。
|
衰減 |
X 1000 |
X 500 |
X 200 |
X 100 |
|
最大輸入電壓 (DC+AC Peak) |
7000Vp-p (±3500VDC) |
3500Vp-p (±1750VDC) |
1400Vp-p (±700VDC) |
700Vp-p (±350VDC) |
|
示波器上的 垂直偏向(V/DIV) |
實 際 偏 向(V/DIV) |
|||
|
X1000 |
X500 |
X200 |
X100 |
|
|
1 |
1000 |
500 |
200 |
100 |
|
0.5 |
500 |
250 |
100 |
50 |
|
0.2 |
200 |
100 |
40 |
20 |
|
0.1 |
100 |
50 |
2 |
10 |
|
50 m |
50 |
25 |
10 |
5 |
|
20 m |
20 |
10 |
4 |
2 |
|
10 m |
10 |
5 |
2 |
1 |
|
5 m |
5 |
2.5 |
1 |
0.5 |
|
2 m |
2 |
1 |
0.4 |
0.2 |
[注意]
實際的垂直偏向是等於衰減乘上示波器上所選擇的垂直偏向, 如果是使用PL-50(50Ω負載器)時, 實際偏向值 x2 (等於2倍量)。
例如:
測試棒是 x 200, 示波器的垂直偏向在 0.5, 其實際的垂直偏向為: 200 x 0.5 = 100 V/div
示波器輸入的負載是50Ω, 偏向就為200 V/div
6. 維護:
保養此產品時請使用原廠指定的工具. 原廠將不負任何責任由其他不被認可的維修人員所做的維修。
本產品如超過60天不使用, 請將本產品至於防潮箱存放。
7. 清潔:
此產品不需要任何特定的清潔. 如有需要, 請用輕軟乾淨的布沾上微量的清潔液輕輕的在產品外觀擦拭。
8. 保固:
除了在人為上的特意損壞, 本產品是受保固並可以維修的, 並不包含在安全規範的責任。
保固是以不超出發票上的金額, 零件的更換及運送的費用。
保固是僅在正常操作下而造成的損壞. 並不包含任何刻意的損壞, 操作上的錯誤, 機械上的操作不當, 保養不當, 負載或過壓。
原廠的保固僅包含有限的單純更換損壞的零件. 使用者將不可歸據直接或間接的責任在原廠。
原廠的保固是賣出後的12個月內. 如有任意的非原廠的維修或更換零件, 原廠保固將自然取消。
9. 維修:
有任何的維修, 保養或更換零件是在保固以外, 請將產品退回原廠維修。
10. 附件:
§ ADP-110V 或 ADP-220V: AC 電源轉換器(購買時請指定一種)。
§ BP-250: 雙端BNC同軸纜線; 50Ω阻抗, RG58C UL, 長度 100 cm。
§ BP-356N: 雙端香蕉插頭矽膠線; UL 6KV, 18AWG, Length 60cm(紅色, 黑色各一)。
§ BP-256N: 安規 IC 夾, UL 1000V CAT III(紅色, 黑色各一)。
§ BP-276N: 安規鱷魚夾, UL 1000V CAT II, 10A(紅色, 黑色各一)。
使用說明書(TINSE0004S4)。
