主要功能

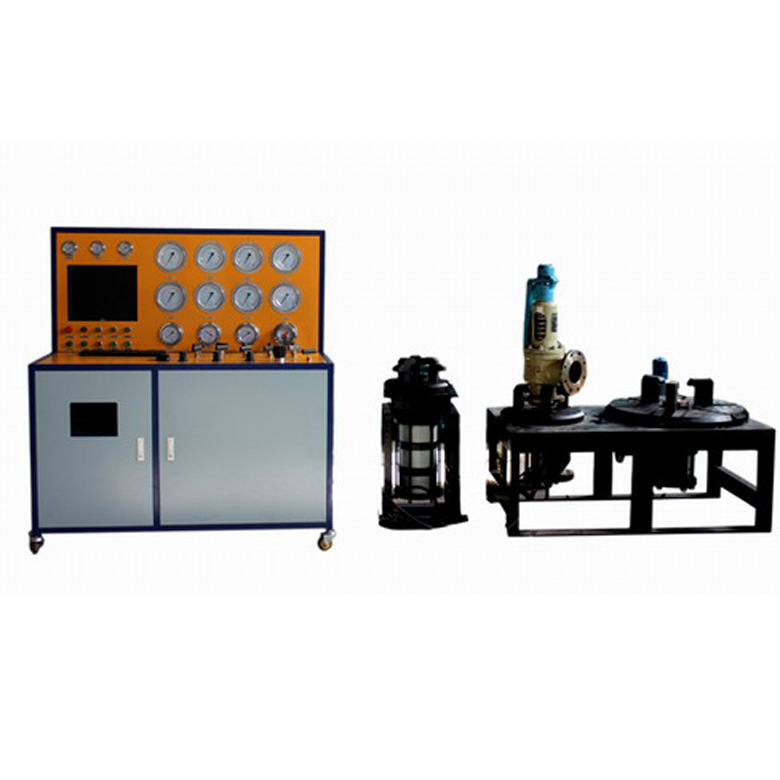

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。



典型应用



弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。



技术参数



安全阀装卡座



1、DN100 安全阀装卡座



安全阀通徂：DN15 一 DN150



装卡力：30T



工作介质： 洁净空气、氮气



工作温度： 0—50℃



驱劢气源： 0.3~0.8MPa







2、DN200 安全阀装卡座



安全阀通徂：DN15 0一 DN400



装卡力：30T



工作介质：洁净空气、氮气



工作温度： 0—50℃



驱劢气源： 0.3~0.8MPa



a) 加压范围：0-40MPa，输出压力48MPa；（可选40MPa）



b) 试验介质：空气或高压氮气



c) 测试压力输出：1路；



d) 测试阀门口径：DN 15-400mm



e) 压力控制精度：≤±1%F.S；



f) 压力测量精度：0.4级精密压力表



g) 双精密压力表压力等级量程；



h) 压力表测量范围：0-2.5MPa，0-10MPa，0-25MPa，0-60MPa（可根据需求选择）



i) 夹紧方式：液压油缸夹紧或者气动夹紧；



j) 夹紧力输出范围：0-30吨；



k) 密封方式：密封圈密封；



l) 配套卡具：常规10套



m) 驱动气源：≤7bar，耗气量：0.8标准立方米/分；



n) 外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)+850×600×1000(液压站)；



• o) 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0



p) 控制方式：计算机控制（实时显示压力曲线、任意设置参数数值、保持并打印报表）



                 数显电动控制（实现显示压力值、设置参数数值）
