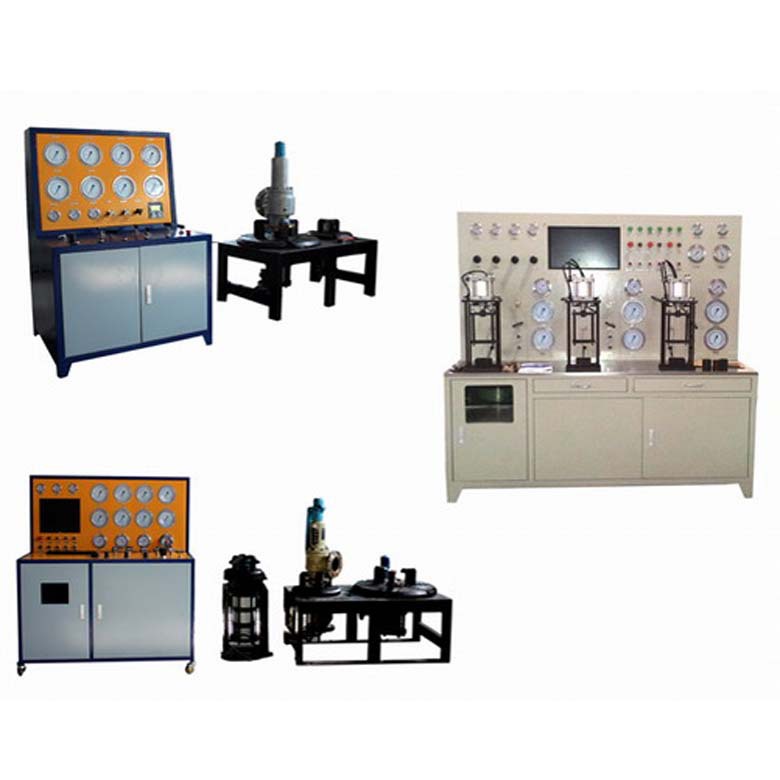

安全阀试验台是用高压空气为介质来检验安全阀的密封性能、起跳压力、回座压力等。

典型应用

弹簧直接载荷式安全阀、带动力辅助功能的安全阀、带补充载荷的安全阀的性能测试。

技术参数

   1.卡盘

    1、DN100 安全阀装卡座

安全阀通徂：DN32 一 DN100

调校压力：PN  32MPA

装卡力：200KN

工作介质：液压油

工作温度： 0—50℃

驱动气源： 0.3~0.8MPa



2、DN300 安全阀装卡座

安全阀通徂：DN100 一 DN400

调校压力：PN  16MPA

装卡力： 300KN

工作介质：液压油

工作温度： 0—50℃

驱动气源： 0.3~0.8MPa

2.设备参数

a) 加压范围：0-40MPa，输出压力40MPa；

b) 试验介质：压缩空气；

c) 测试压力输出：1路；

d) 测试阀门口径：DN 15-400mm

e) 压力控制精度：≤±1%F.S；

f) 压力测量精度：0.4级压力表；

g) 压力表测量范围：0-4MPa，0-25MPa，0-60MPa（可根据需求选择）

h) 夹紧方式：液压油缸夹紧；

i) 夹紧力输出范围：0-30吨；

j) 密封方式：密封圈密封；

k) 驱动气源：≤7bar，耗气量：0.8标准立方米/分；

l) 外形尺寸：1550×1120×1650(主机)+860×860×700(夹具)；（参考）

m) 压缩空气质量要求：过滤精度：15μm；常压露点：3℃；含油量(PPM)：≤5.0



系统特点

a) 高精密的调压阀调节输出压力，通控制柜上的按钮开关手动控制试验过程。

b) 利用气动增压技术，稳压保压平稳无波动，输出压力可调节。

c) 自动夹紧系统，方便阀门快速安装定位。

d) 夹紧压力源采用气液增压泵，压力大且能够自动补压，保证试压过程系统的压力稳定和防止安全阀松动；

e) 所有高压阀门、管件及接头均采用316材质产品，系统采用无焊连接，锥面密封，适合于绝大多数液压系统密封要求；

f) 保证耐压等级，安全可靠，且适用大多介质；

g) 工作台采用三卡爪形式，输出力稳定，分布均匀；

h) 采用0.4级压力表，并提供不同量程压力表分布，提高检测精度；

i) 采用与德国共同开发高质量气动液体增压泵和气动气体增压泵，以及进口Parker和SMC高质量气动元件，超高压阀门、管件、接头质量产品。
