LBS400-P气液增压（水压）试验台是我公司根据从国外引进的气动增压装置的工作原理，结合我国的实际情况研制而成的一种新型增压装置。

一、特点

它是使用压缩空气为动力源，以气体增压泵为压力源，输出高压液体压力与驱动气源压力成比例400：1。通过对驱动气源压力的调整，便能得到相应的增压后的液体压力。当驱动气源压力与增压后的液体压力平衡时，增压泵便停止充压，输出液体压力也就稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。

二、用途

用于水、油等非腐蚀性液体增压，将液体压至80-320MPa。

三、型号意义

LBS400-P

LBS --- 液体增压装置代号

    400--- 表示该装置所使用的气液增压泵的增压比为400：1

      P--- 表示该系统为远程电控（手动卸荷）

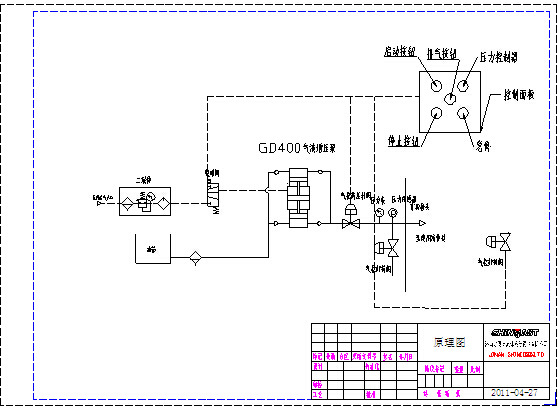

四、设备工作原理及外形图



五、操作程序

1、将测试件连接在高压出口（穿板接头M14*1.5）与排气气控阀之间；确保连接处没有泄露。

2、 将控制台与试验台连接（两根数据线，其中黑线直接在控制与试验台之间相连；白线控制台已连接好，将另一接头通过试验台穿板孔进入箱体与传感器相连。）





3、连接驱动气源，打开驱动气源

4、根据测试件测试压力调整调压阀的压力，本系统采用GD400的增压泵作动力，调压阀（安装在检测台）的压力按测试件压力/400进行计算，实际应用时，应调整调压阀的压力在0.6MPa左右。

5、检测台上节流阀出厂前已经设定好，请不要在进行调整

6、启动电源

7、调整数显表，按测试件的测试压力设定压力和***低压力及保压时间。

第1次按下“1”键，按“2”或“3”设定上限压力；第2次按下“1”键，确定上限压力，按“2”或“3”设定下限压力；第3次按下“1”键，确定下限压力，按“2”或“3”设定时间；第4次按下“1”键，确定。  “4”键为报警解除键。

8、按下排气按钮，系统冲水排气，检测台右侧面处有一透明软管，观察该透明软管充满水后，说明管路内气体已排除。

9、按下控制台上的加压按钮，系统会按设定的压力自动加压，达到设定压力后，增压泵自动停止工作，进入保压，保压时间达到设定要求后，蓝色蜂鸣器报警，说明测试件合格。按下卸荷按钮，卸荷后，拆下测试件。

10、如果保压时间达不到设定时间，红色蜂鸣器进行报警，说明测试件不合格，按下卸荷按钮，拆下测试件。

11、急停按钮。按下，停止；右旋，打开。
