气体增压泵原理

气驱增压泵采用大直径气体驱动活塞与小直径加压活塞连接在一起的结构，利用两个活塞的面积比产生压力比，通过压力比可以计算出输出压力。工作时，驱动活塞向高压柱塞端反向运动时，入口处的单向阀打开，出口处单向阀关闭，将介质吸入泵内。当活塞反向运动时，在介质一侧会形成一定压力，压力会将进口单向阀关闭，出口处单向阀打开，将高压介质输出。增压泵通过一个两位四通气控滑阀和一个两位两通先导阀实现连续运行（见附图Ⅰ）。两位两通先导阀控制滑阀。先导阀由空气驱动的活塞来控制，先导阀不断的填充和排空气控滑阀室，使驱动气体交替作用于活塞的底部表面和顶部表面，从而实现了泵的连续工作。

气体增压泵特点：

1.多种气体驱动：压缩空气、氮气、天然气等均可作为泵的驱动气源。

2.应用范围广：工业领域用于机床中的气动卡盘夹紧、蓄能器充气、高压瓶充气，将低压气体转换成高压气体等。凡是气源压力不够高，无论是工业机械或测试装置，均可采用SHINEEAST气体增压泵。

3.当达到所设定的压力时，无额外能量消耗。

4.易于调节，在泵的压力范围内，调节调压阀从而调节输入气压，输出空气压力相应得到无级调整。

5.自动保压，无论何种原因造成保压回路压力下降，泵将自动启动，补充泄漏压力，保持回路压力稳定。

6.操作安全，采用气体驱动，无电弧及火花，可在危险场所使用。

STD系列

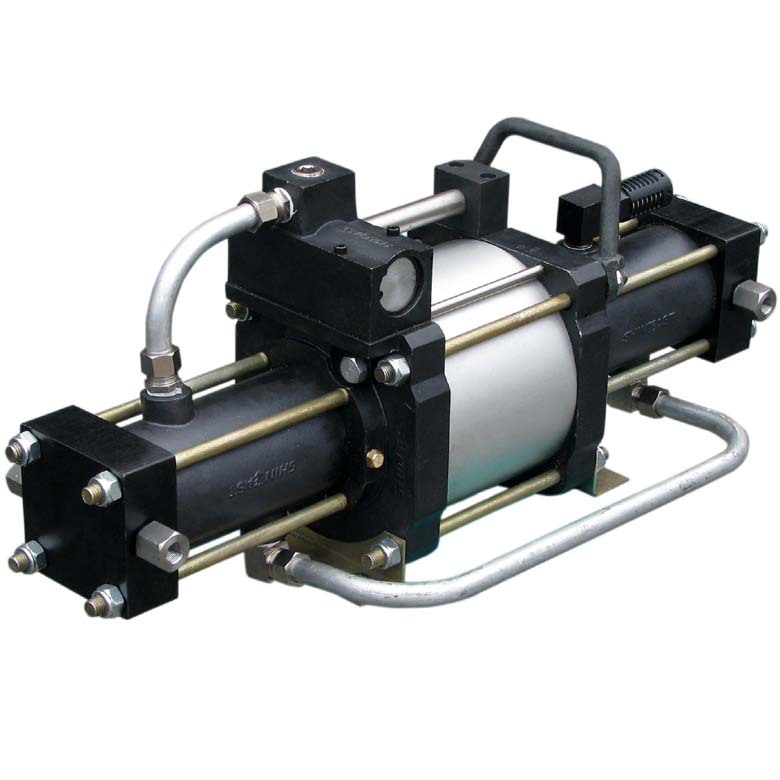

    STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的压力不同而不同。可增压至80M p a。该系列泵换向方式与S T A系列完全相同，不同之处在于该系列泵为S T A系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。

型号

增压比

***小气体 入口压力PA

气体 入口压力PA

气体出口压力PB

气体出口 压力计算公式PB=

接口尺寸

流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

STD10

10:1

5

72.5

80

1160

80

1160

10PL+PA

G1/2

NPT3/8

NPT3/8

372(PA=20bar)

STD25

25:1

10

145

200

2900

200

2900

25PL+PA

G1/2

NPT1/4

NPT1/4

154(PA=20bar)

STD40

40:1

15

217.5

320

4640

320

4640

40PL+PA

G1/2

NPT1/4

NPT1/4

92(PA=20bar)

STD60

60:1

25

362.5

480

6960

480

6960

60PL+PA

G1/2

NPT1/4

NPT1/4

115(PA=40bar)

STD100

100:1

35

507.5

800

11600

800

11600

100PL+PA

G1/2

NPT1/4

M14×1.5

74(PA=40bar



PL=驱动气压 PA=输入气压 PB=输出气压
