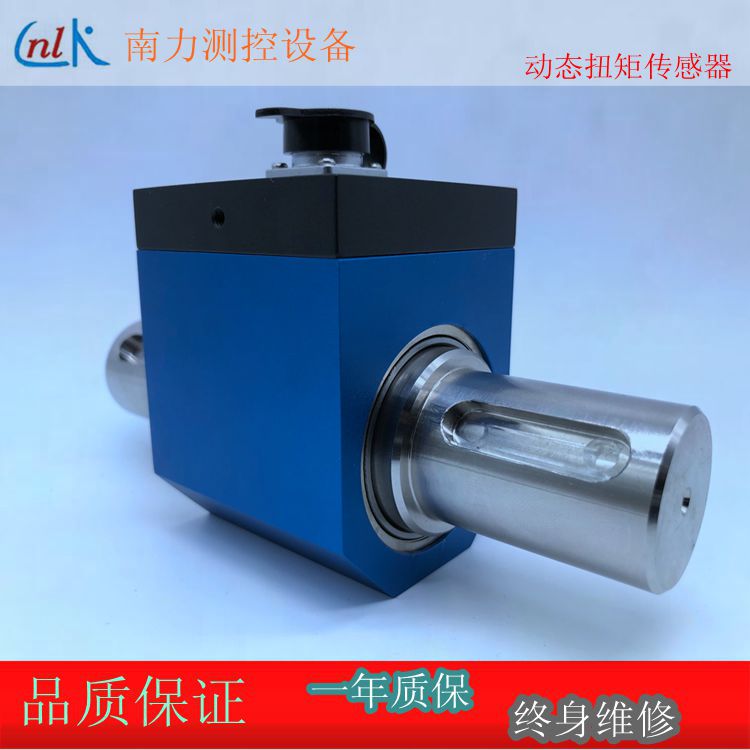

WTQ1050系列力矩传感器
|
◆ 力矩传感器 转矩传感器 动态扭矩传感器特性与应用 · 电阻应变为敏感元件和集成电路构成的一体产 品，精度高，性能稳定可靠。 · 输出正反转扭矩信号， · 两端均为键连接， ? 转速可达1800转/分钟。
|
|
◆ 力矩传感器 转矩传感器 动态扭矩传感器 技术参数
|
参 数 |
技术指标 |
|
参 数 |
技术指标 |
|
量 程 |
0-10,20,30,50,100,200,500,1000Nm |
输入电阻 |
700±5Ω |
|
|
灵敏度 |
1.5±10% mV / V |
绝缘电阻 |
≥5000MΩ/ 100VDC |
|
|
零点输出 |
±2% F.S. |
激励电压 |
10-15VDC |
|
|
非线性 |
±0.1，0.3% F.S. |
温度补偿范围 |
-10 ~ 60oC |
|
|
滞后 |
≤±0.05% F.S. |
工作温度范围 |
-20 ~ 80oC |
|
|
重复性 |
≤±0.05% F.S |
安全超载 |
150% F.S. |
|
|
蠕变 |
≤±0.03% F.S/30min |
极限超载 |
200% F.S. |
|
|
温度灵敏度漂移 |
0.03% F.S. / 10℃ |
电缆线尺寸 |
?5.2×3m |
|
|
零点温度漂移 |
0.03% F.S. / 10℃ |
电气连接 |
红/E+，黑/E-，绿/S+，白/S- |
|
|
输入电阻 |
750±10Ω |
材质 |
不锈钢或合金钢 |
扭矩传感器的现状与发展趋势
机械动力设备的扭矩变化是其运行状况的重要信息, 扭矩测试是各种机械产品开发、质量检验、优化控制、工况监测和故障诊断等必不可少的内容 。扭矩传感器已广泛应用于各种机械设备的动力驱动系统优化设计和智能控制上。目前, 国内外研制和开发的扭矩传感器种类很多, 从原理上讲 , 主要分为应变型 、磁弹性型 、转角型和其他型等 4 种 。
此类扭矩传感器是目前国内外使用最多的一种传感 器,它采用在旋转轴表面贴应变片的传统方法 ,利用适 当的电路取得信号, 然后进行分析处理 。图 1 所示为 这种扭矩传感器的贴片示意图 。根据材料力学理论 , 受纯 扭矩传感器的轴, 其表面主应力的方向与轴线成 45°和 135° 角,主应力的绝对值等于最大的剪应力 。因此在扭矩传感器 器的扭转轴上, 沿与轴线成 45°和 135°两个方向各贴两 片应变片, 并将它们接成差动全桥, 其输出电压正比于 扭转轴所受的扭矩。
此种扭矩传感器因成本低廉和操作简 便仍广泛使用在静态和低速旋转系统的扭矩测量 上。过去采用较多的用集流环传输扭矩信息的方法 ,因其触头的磨损和接触电阻的变化 ,影响到扭矩传感器的测 量精度和使用寿命 ,而且存在着较大的噪声。
力矩传感器 转矩传感器 动态扭矩传感器外形尺寸：
对于压力传感器而言，它的安装方式直接决定了它的应用，一般是测量稳定性。一般传感器安装都是用螺纹直接固定在需要测量的设备上，
传感器的粘接安装是很少传感器采用的一种方式。正确的压力传感器粘接方法是十分重要的。这些信息将有助于测试工程师在粘接一些特殊类型的传感器时能有更好的指导并取得更好地效果
力矩传感器 转矩传感器 动态扭矩传感器公司外貌：
在压力传感器的粘接过程中，粘合剂的使用量对在传感器能否达到良好的频率响应中起到关键的作用。
在安装压力传感器之前要用碳氢化合溶液来清洁其要安装的表面，不能太厚或太薄，合适的厚度会起到良好的粘接效果。热粘接剂的使用有很多的注意事项，最重要的是要注意安装过程中热粘接剂的凝固时间。
生产车间 生产设备：
东莞市南力测控设备有限公司是集自主研发、生产、销售为一体的高新技术企业，公司本着科技立业、持续发展的原则，东莞市南力测控设备有限公司立足压力、测力传感器行业并不断向传感器领域的深度和广度进军，不断推出性价比高的中高端压力、测力传感器等。
