光谱共焦测量技术的白色光通过一个半透镜面到达凸透镜。上述特殊色差就在这里产生。光线照射到被测物体后发生反射,透过凸透镜，返回到传感器探头内的半透镜上。半透镜将反射光折射到一个穿孔盖板上，小孔只允许聚焦最好的反射光通过。

       透过穿孔盖板的光是一组模糊光谱，也就是说若干不同波长的光都有可能穿过小孔照在CCD感光矩阵单元上。但是只有在被测物体上聚焦的反射光拥有足够光强，在CCD感光矩阵上产生一个明显的波峰。

在穿孔盖板后面，需要一个分光器测量反射光的颜色信息。分光器类似一个特制光栅，可以根据反射光的波长，增强或减弱折射率。因此，CCD矩阵上的每一个位置，对应一个测量物体到探头的距离。

在整个量程上，共可以得到超过30,000个测量点。

这里只计算光线波长，用以产生测量信号。反射光产生的信号波峰振幅并不在信号测量依据之内。也就是说反射光的光强不会影响测量结果。

这意味着，无论有多少反射光从被测物体反射回来，测量的距离结果可能是不变的。因为反射光的光强仅仅取决于反射物体的反光程度。

相较于2D屏幕，2.5D屏幕存在扫边、抛光和丝印等工序，3D曲面屏则是在2.5D屏的基础上增加了热弯成型和贴合工艺。3D曲面玻璃的生产工艺包括原材料CNC——3D热弯成型——曲面抛光——曲面印刷——曲面贴合等工序。

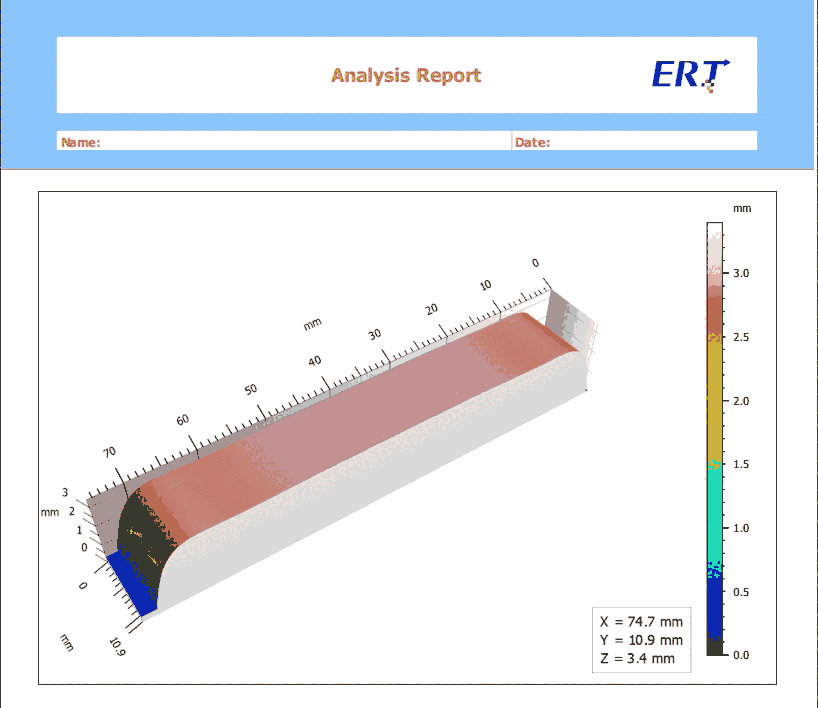

在3D曲面玻璃的热弯成型工序中，由于石墨模具设计和压制过程中的温度控制等问题，3D曲面玻璃可能存在“翘角”不良或翘曲问题。这将大大影响之后的曲面贴合工序效率，若不能完全贴合，3D屏可能存在触控问题。因此需要对3D曲面玻璃的轮廓度进行测量，确保实际轮廓线在公差带范围内。

       3D曲面玻璃实际测量难点

1.反光

3D曲面玻璃表面光滑，反光强，若采用激光三角和结构光测量方法，反光表面的漫反射信号将对测量信号造成严重干扰，测量数据精度较差。而光谱共焦测量技术利用表面反光进行测量，适合玻璃表面的测量任务。

2.大角度弧面

3D曲面玻璃在两面或四面采用热弯成型，R角为20度至40度不等，大角度的弧面要求光谱共焦传感器拥有较大的可测倾角。光谱共焦传感器因其光学系统设计所限，大的可测倾角和大的量程范围不可兼得，一般适用于3D曲面玻璃的传感器型号量程为1400~4000微米，与之匹配的角度则为±25~±21度。因此为了测量大角度的弧面，需要利用光谱共焦传感器搭建测量模块。

      因此，采用ERT公司的光谱共焦传感器，即使被测物体是强吸光材料，如黑色橡胶；或者是透明材料，如玻璃或者液体，都可以进行正常可靠的测量。
