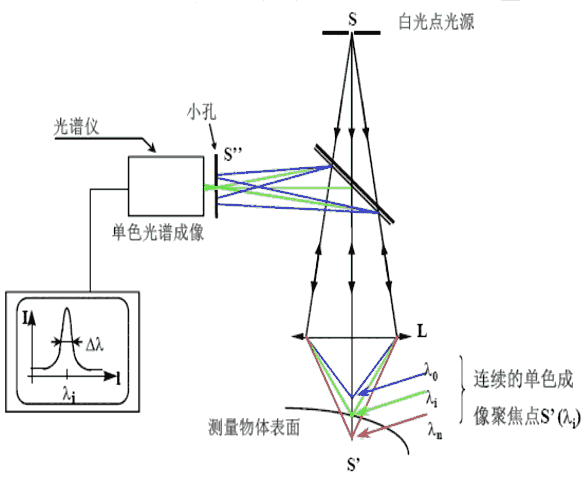

ERT光谱共焦测量技术

传感器的USB口通讯

直接将USB线插入到控制器USB口即可。

如果希望通过 USB 接口连接传感器，必须先在设备主机上安装专用 USB 驱动。每个连接 CCS 传感器的 USB 端口都应该安装 USB 驱动。驱动程序必须从随传感器附带的U盘中安装。将传感器连接到 USB  2.0 端口。

驱动安装目录：CCS Manager\Drivers\LibUsbK\InstallDriver.exe

VC++库安装目录：CCS Manager\VS2005\dotnetfx35.exe

安装好以上两个软件后，可直接双击CCS Manager\ CCS Manager.exe文件即可打开软件

1.1 电源线连接

将 24V，3A 的直流电源适配器连接在传感器前面板的电源接口。（注：前面板上电源插座的黑色连接器可以拧下来，然后永久的连接在电源适配器上。

1.2 编码器接线

如果要实现编码器同步功能，需要将单端信号接入到编码器接口，实现编码器同步。
